WSB-H810
IEI
ART. NR.:: 06798400

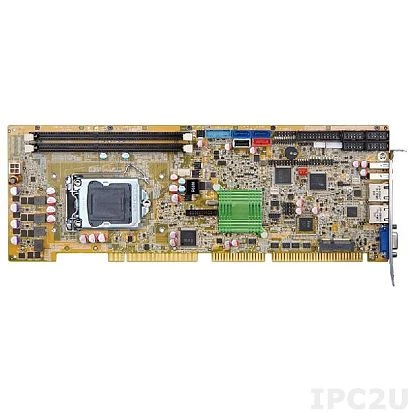

Full-size PICMG 1.0 CPU card supports LGA1150 IntelR Core- i7/i5/i3, PentiumR and CeleronR CPU per Intel H81, DDR3, VGA/iDP, Dual Intel GbE, USB 3.0, SATA 6Gb/s, PCIe Mini, mSATA, RS-232, HD Audio and RoHS
Preis auf Anfrage
Verfügbar
Verfügbar
Systemarchitektur
Formfaktor
Full-Size PICMG
CPU
CPU-Support-Typ
Core i3, Core i5, Celeron, Core i7, Pentium
Socket
LGA1150
Chipsatz
Chipsatz
Intel H81
Speicher
Formfaktor
DDR3, DDR3L
Socket Typ
2xDIMM
Maximum Speicher
16 GB
Grafik
Grafikcontroller
integriert im Prozessor
Ethernet
Controller Typ
Intel i217LM 10/100/1000 Mbps, Intel i211-AT 10/100/1000 Mbps
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
3
RS-232
2
RS-422/485
1
USB gesamt
7
USB 2.0
5
USB v3.x
2
LPT
LPT
Schnittstelle
mSATA
1
Steckplätze
Gesamtanzahl
1
Mini-PCIe/Mini Card
1
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Intern
SATA 2, 2xSATA 3, USB 2.0, 10-pin DIO, TPM, 4-pin SMBus, 4-pin I2C, 1x4-pin RS-422/485, 26-pin LPT, 4x4-pin USB 2.0, 6-pin KB/MS, 2x10-pin USB 3.0
Schnittstellen
DB15 VGA, 2xRJ45 Ethernet, 2xUSB
Maße und Gewicht
Breite
122 mm
Länge
338 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-20..60 °C
Maße
Bruttogewicht
0.74 kg
Nettogewicht
0.8 kg
