WISE-7504M

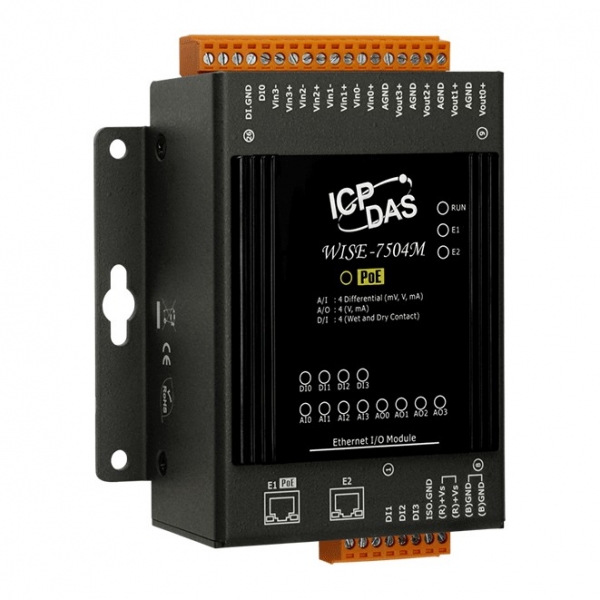

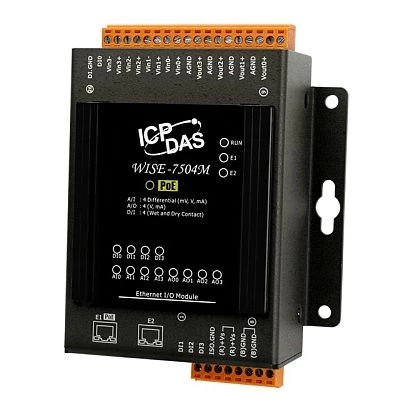

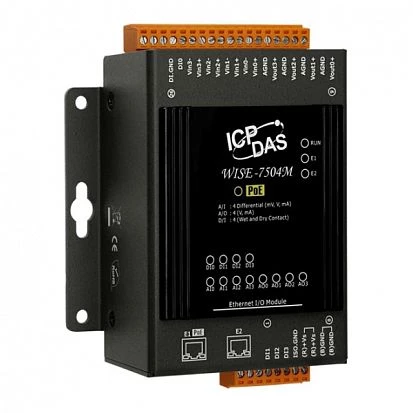

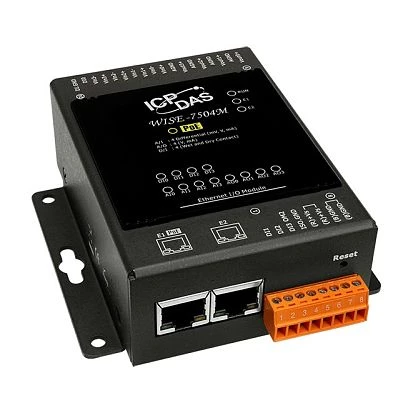

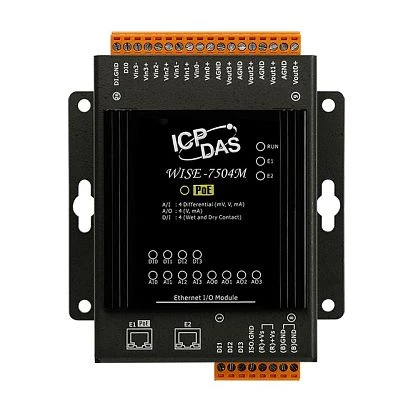

WISE-7504M

ICP DAS
ART. NR.:: 07358100
WISE I/O Module with 4-channel Analog Input, 4-channel Analog Output, 4-channel Digital Input and 2-port Ethernet Switch, PoE
Preis auf Anfrage
Verfügbar
Verfügbar

Aufbau
Gehäuse
Metallgehäuse
Einbaumöglichkeit
Wall
CPU
Installierter Prozessor
32-bit RISC
Speicher
SRAM
512 kB
Einbauschacht
Flash-Speicherkapazität
0.512 MB
EEPROM-Speicherkapazität
16 kB
Software
Programmierverfahren
IF-THEN-ELSE-Logikregeln
Analog Eingang
Anzahl
4
Differential
4
Anzahl der Bits
16 Bit
Abtastfrequenz
10 Hz
Stromeingang
0...20 mA, 4...20 mA, -20...+20 mA
Spannungseingang
+/-500 mV, +/-1 V, +/-5 V, +/-10 V
Analog Ausgang
Anzahl
4
DAC Bitrate
12 Bit
Stromausgang
0...20 mA, 4...20 mA
Spannungsbereich
0...5 V, 0...10 V, +/-5 V, +/-10 V
Digital Eingang
Gesamtanzahl
4
Isolierter Digital-Eingang
2500 V
Typ
Dry contact, Wet contact
Sink/Source
Stromziehend (Sink), stromliefernd (Source)
Pegel der Logik "0"
3.5~30 V
Pegel der Logik "1"
0~1 V
Zähler
50 Hz, 16 bit
Ethernet
10/100 Mbit/s
2
Netzwerk
Industrieprotokolle
Modbus TCP server, MQTT client
Schnittstellen
Schnittstellen
Screw Terminal
Maße und Gewicht
Breite
97 mm
Tiefe
42 mm
Höhe
120 mm
Stromversorgung
Eingangsspannung DC
12..48 V
Betriebsbedingungen
Maximale Betriebstemperatur
-25..75 °C
Normen und Zertifikate
EMS
IEC 61000-4-2, IEC 61000-4-4, IEC 61000-4-5
Maße
Bruttogewicht
0.35 kg
