WISE-7118Z/S2
ICP DAS
ART. NR.:: 05590500

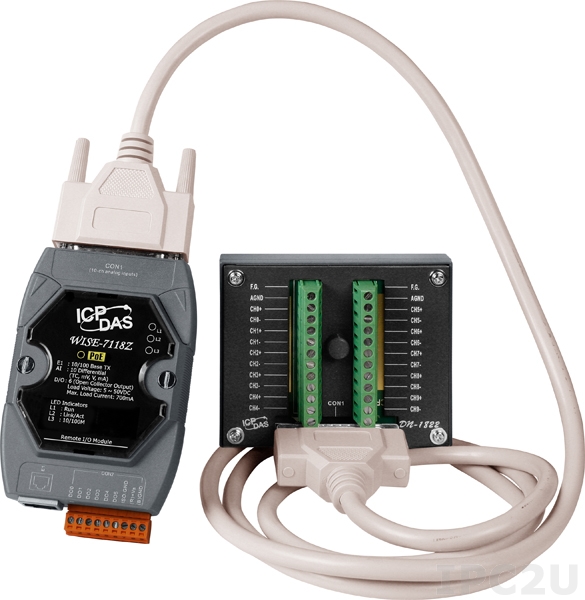

10-channel Thermocouple Input with High Voltage Protection and 6-channel Isolated Digital Output WISE PoE Controller (RoHS) and DN-1822 daughter board and 1.8m cable
Preis auf Anfrage
Verfügbar
Verfügbar
Aufbau
Gehäuse
Kunststoffgehäuse
Einbaumöglichkeit
DIN-Rail mount, Wall
CPU
Installierter Prozessor
16-bit
Speicher
SRAM
512 kB
Einbauschacht
Flash-Speicherkapazität
0.512 MB
EEPROM-Speicherkapazität
16 kB
Software
Programmierverfahren
IF-THEN-ELSE-Logikregeln
Analog Eingang
Anzahl
10
Differential
10
Anzahl der Bits
16 Bit
Abtastfrequenz
10 Hz
Stromeingang
0...20 mA, 4...20 mA, -20...+20 mA
Spannungseingang
+/-15 mV, +/-50 mV, +/-100 mV, +/-500 mV, +/-1 V, +/-2.5 V
Thermoelement
J: -210...+760 °С, K: -270...+1372 °С, T: -270...+400 °С, E: -270...+1000 °С, R: 0...1768 °С, S: 0...1768 °С, B: 0...1820 °С, N: -270...+1300 °С, C: 0...+2320 °С, L: -200...+800 °С, M: -200...+100 °С, L(DIN43710): -200...+900 °С
Digital Ausgang
Gesamtanzahl
6
Typ
Open-Collector
Sink/Source
Stromziehend (Sink)
Max. Ausgangsstrom
700 mA
Ausgangsspannung
5~50 V
Zusätzliche Funktionen
Watchdog-Timer-Typ
Hardware
Netzwerk
Industrieprotokolle
Modbus TCP server
Schnittstellen
Schnittstellen
DB25
Maße und Gewicht
Breite
72 mm
Tiefe
35 mm
Höhe
123 mm
Stromversorgung
Eingangsspannung DC
12..48 V
Betriebsbedingungen
Maximale Betriebstemperatur
-25..75 °C
Maße
Bruttogewicht
0.35 kg
