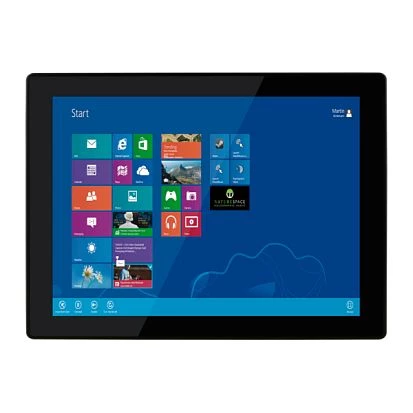

W22IBWS-MHA3

HMI Panel Computer 21.5" 1980x1080 Capacitive T/S, Intel Atom E3845 1.91GHz, 4GB DDR3L SO-DIMM 1600, 64GB SSD mSATA, 4xUSB 2.0, 1xCOM, 2xGb LAN, VGA, HDMI, PCIe x4, Audio in/out, external power adapter 110-240V AC, power supply 9-36V DC

Preis auf Anfrage ()
Stk.
Bestellen
Zu den Favoriten hinzufügen Aus den Favoriten entfernen
Auf die Vergleichs Vergleichen
Hersteller:
Winmate
Diagonale:
21.5 "
Maximale Auflösung:
1980 x 1080 Dots
Frequenz:
1.91 GHz
Standard Onboard Speicher:
4 GB
COM gesamt:
1
10/100/1000 Mbit/s:
2
Temperatur:
0 ... 50 °C
Spezifikationen
Hersteller
Name:
Winmate
Aufbau
Gehäuse:
Aluminiumgehäuse
Einbaumöglichkeit:
Wall, Wall VESA 100
Schutzlevel Gehäuse:
IP20
Material Frontseite (Panel):
Aluminium
Schutzlevel Frontseite (Panel):
IP65
Display
Bildschirmtyp:
LCD TFT
Diagonale:
21.5 "
Maximale Auflösung:
1980 x 1080 Dots
Helligkeit:
250 Nt
Kontrastverhältnis:
3000 : 1
Touch Screen
Touch Screen Art:
kapazitiv
Multitouch:
Yes
CPU
Installierter Prozessor:
Intel Atom E3845
Frequenz:
1.91 GHz
Speicher
Speichertyp:
DDR3L 1600
Standard Onboard Speicher:
4 GB
Socket Typ:
2xSODIMM 204pin
Maximum Speicher:
8 GB
Speichermedium
2.5'' Einbauschacht:
SSD
Anzahl HDD:
1
Vorinstallierte Speicherkapazität:
64 GB
mSATA Unterstützung:
Yes
Grafik
Grafikcontroller:
integriert im Prozessor
Schnittstellen Seriell / Parallel
COM gesamt:
1
RS-232/422/485:
1
USB gesamt:
4
USB 2.0:
4
Netzwerk Adapter
Ethernet gesamt:
2
10/100/1000 Mbit/s:
2
Audio
Audio Ausgang:
Line-Out
Audio Eingang:
Line-in
Audio Controller:
Realtek ALC886
Software
Betriebssystemkompatibilität:
Windows Embedded Standard 7, Windows Embedded Standard 8, Windows IoT Enterprise 10
Systemleistung
Eingangsspannung DC:
12 ... 24 V
Betriebsbedingungen
Temperatur:
0 ... 50 °C
Feuchtigkeit:
30 ... 95 % (at 40℃ non-condensing)
Maße und Gewicht
Breite:
530.5 mm
Höhe:
322 mm
Tiefe:
79.2 mm
Kühlung
Typ:
Lüfterlos
Status LEDs / Schalter
LED:
1xHDD LED, Power LED
Schalter:
On/Off, 1xReset
Schnittstellen
Schnittstellen:
DB9, DB15 VGA, HDMI, 2xRJ45 Ethernet, 4xUSB, Audio Out, DC input (terminal block), Audio In
Laufwerksschächte
2.5" intern:
1
Netzteil
Art der Spannungsversorgung:
External power adapter AC/DC
Ausgangsspannung DC:
12 ... 12 V
Ausgangsleistung:
80 W
Eingangsspannung AC:
110 ... 240 V
Produktbeschreibung

W22IBWS-MHA3 21.5 Zoll Industrie Panel PC stellt Intel Atom Quad Core, bis 8 GB DDR3L RAM, 2xSSD, Dual LAN, COM



Mit einem 21.5 Zoll Touch Screen und einem effizienten Intel Atom E3845 Prozessor gehört der W22IBWS-MHA3 zu den lüfterlosen Industrie Panel PC der IBWS-MH Reihe, die sich dank einer Full HD Auflösung und hoher Performance vielseitig einsetzen lassen. Schnittstellen wie mehrfaches USB, Serial COM sowie Dual LAN und ein modulares Design stehen für eine hohe Kompatibilität in industriellen und kommerziellen Umgebungen.

Der Industrial PPC W22IBWS-MHA3 verwendet einen Intel Atom E3845 Quad Core CPU mit einer Taktfrequenz von 2.91 GHz und unterstützt einen DDR3 Low Energy RAM bis zu 8 GB, der auf zwei Bänken in Dual Channel sitzt. Neben dem primären Laufwerk in einem von außen zugänglichen 2.5'' Drive Bay bietet er die Möglichkeit zur Installation einer internen mSATA SSD mit einer Kapazität zwischen 64 GB und 256 GB. Als Display verwendet der W22IBWS-MHA3 einen 21.5 projiziert-kapazitiven Touch Screen mit Multi Touch und einer Full HD Auflösung. Der hohe Kontrast von 3000:1 und ein weites Blickfeld von 89° aus allen Richtungen unterstützen das ermüdungsfreie Arbeiten über lange Zeiträume.

Über unterschiedliche Standards wie Serial COM RS232/422/485, vier USB 2.0 Ports und Audio In/Out gewährleistet die IBWS-MH Serie eine hohe Interoperabilität mit externer Peripherie. Die in dem Intel Atom E3845 integrierte Intel HD Graphics erlaubt eine Ausgabe auf zwei unabhängigen Displays. Für den Anschluss eines sekundären Monitors oder Touch Screen stehen HDMI sowie analoges VGA zur Auswahl. Eine Redundanz des Netzwerks oder die Optimierung von Bandbreite ermöglicht das verwendete Dual LAN mit einer maximalen Bandbreite von 10/100/1000 Mbit/s und unabhängigen Controllern.

In seinem Design verfolgt der W22IBWS-MHA3 ein lüfterloses Konzept mit einer Abschirmung gemäß IP65 für die Front. Der unterstützte Temperaturbereich liegt bei 0° Celsius bis 50° Celsius und erlaubt die Innenmontage. Eine Montage über standardisiertes VESA Mount erlaubt die Anbringung als Wall oder Panel Mount sowie die lokale Installation an Werkmaschinen entlang der Fertigungskette. Als Stromversorgung greifen die industriellen Panel PC IBWS-MH auf Niederstrom zwischen 12 VDC und 24 VDC zurück, die entweder über eigene Netze oder mittels eines 80 Watt Adapters erfolgt. Der W22IBWS-MHA3 bietet sich sowohl für Digital Signage in Innenbereichen wie für die Automation und das Monitoring von industriellen Prozessen inklusive Kraftwerken, Produktion oder technischer Analyse an.
Dokumentation

Größe

Gewicht

Bruttogewicht: 8 kg
Nettogewicht: 7.5 kg
