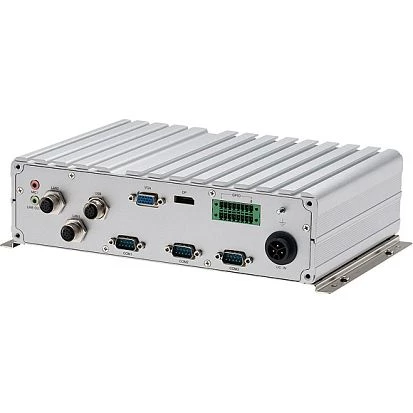

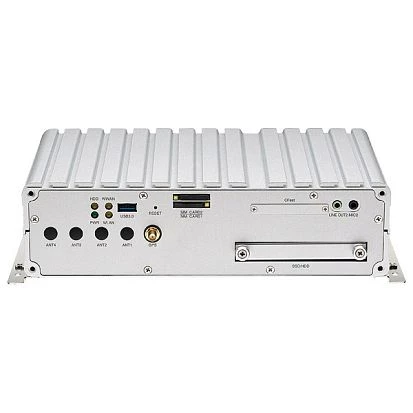

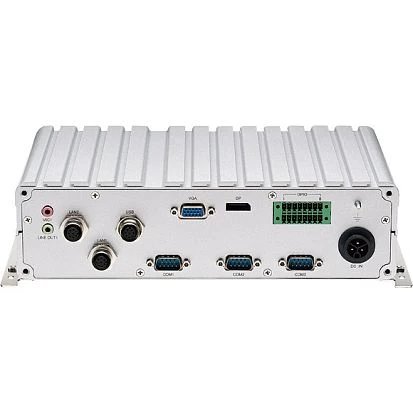

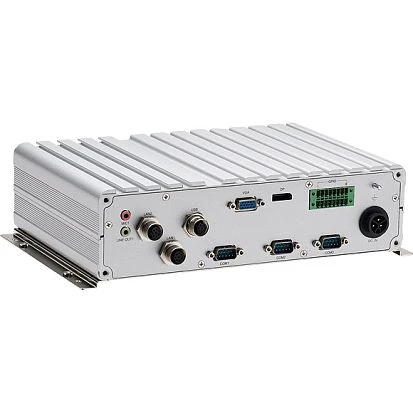

VTC-6210-RF
Embedded Server Intel Atom E3845 1.91GHz, 2GB DDR3L 1600 SO-DIMM RAM, w/VGA/DP, 2xGb LAN, 3xCOM, 1xUSB 3.0, 2xUSB 2.0, GPIO, Audio, GPS, 1x2.5" Drive Bay, CFast, 3xMini-PCIe, 110V DC input
- Hersteller:
- NEXCOM
- Gehäuse:
- Metallgehäuse
- Installierter Prozessor:
- Intel Atom E3845
- Betriebssystemkompatibilität:
- Windows 7, Windows Embedded Standard 7, Windows 8, Windows Embedded Standard 8, Linux kernel 3.x
- Temperatur:
- -20 ... 50 °C
Spezifikationen
Aufbau
- Gehäuse:
- Metallgehäuse
CPU
- Installierter Prozessor:
- Intel Atom E3845
- Frequenz:
- 1.91 GHz
Speicher
- Speichertyp:
- DDR3L
- Socket Typ:
- 1xSODIMM 204pin
- Standard Onboard Speicher:
- 2 GB
- Maximum Speicher:
- 8 GB
Netzwerk Adapter
- Ethernet gesamt:
- 2
Schnittstellen Seriell / Parallel
- COM gesamt:
- 3
- RS-232:
- 2
- RS-422/485:
- 1
- USB 2.0:
- 3
Digital Eingang / Ausgang
- GPIO:
- 4xDigital In / 4xDigital Out
Industrie Protokolle
- CAN Port:
- 1
- CAN Version:
- CAN 2.0B
Speichermedium
- 2.5'' Einbauschacht:
- SATA 2, HDD
- CFast Socket:
- Yes
Steckplätze
- Mini-PCIe/Mini Card:
- 3 (USB 2.0 + PCIe)
Zusätzliche Funktionen
- Anzahl SIM Kartenhalter:
- 2
- GPS:
- NEO-M8N GNSS
Watchdog
- Programmierbar:
- Yes
Schnittstellen
- Schnittstellen:
- DB15 VGA, Display port, 4xDIO, Jack 3.5
Systemleistung
- Eingangsspannung DC:
- 24 ... 110 V (24VDC(16.8~31.2V), non-isolation - 36VDC(25.2~46.8V), non-isolation - 110VDC(77~143V))
- Galvanische Isolation:
- 110 V
Software
- Betriebssystemkompatibilität:
- Windows 7, Windows Embedded Standard 7, Windows 8, Windows Embedded Standard 8, Linux kernel 3.x
Maße und Gewicht
- Breite:
- 260 mm
- Höhe:
- 176 mm
- Tiefe:
- 70 mm
Betriebsbedingungen
- Temperatur:
- -20 ... 50 °C
- Feuchtigkeit:
- 10 ... 90 %
- Schock:
- Operating: MIL-STD-810G, Method 516.6, Procedure I, functional shock=20g Non-operating: MIL-STD-810G, Method 516.6, Procedure V, crash hazard shock test=75g
Normen und Zertifikate
- Vibration und Schock:
- EN 61373 Category 1 Class B
Hersteller
- Name:
- NEXCOM
Produktbeschreibung
VTC 6210-RF besitzt Intel Atom E3845 Quad Core CPU, bis 8 GB DDR3L RAM, 3x Mini PCI Express, Dual LAN
Durch Spezifikation gemäß dem internationalen Standard EN50155 für elektronische Geräte im Schienenverkehr ist der VTC 6210-RF optimal auf den mobilen Einsatz im Güter- oder Personentransport ausgelegt. Der Railway Embedded PC VTC 6210-RF verwendet einen Intel Atom E3845 Quad Core CPU und ist mit speziellen Protokollen und physischen Schnittstellen für eine umfassende Datenerfassung ausgestattet.
Folgende Konfigurationen sind weiterhin erhaltlich:
| Model | CPU | RAM | Specifications |
| VTC-6210-RF | Intel Atom E3845 1.91GHz | 2GB DDR3L 1600(up to 8GB) | VGA/DP, 2xGb LAN, 3xCOM, 1xUSB 3.0, 2xUSB 2.0, GPIO, Audio, GPS, 1x2.5" Drive Bay, CFast, 3xMini-PCIe, 3xSIM, DC Input 110 VDC w/ isolation |
| VTC-6210-RA | Intel Atom E3845 1.91GHz | 2GB DDR3L 1600(up to 8GB) | VGA/DP, 2xGb LAN, 3xCOM, 1xUSB 3.0, 2xUSB 2.0, GPIO, Audio, GPS, 1x2.5" Drive Bay, CFast, 3xMini-PCIe, 24VDC/36VDC |
| VTC 6210-VR4 | Intel Atom E3845 1.91GHz | 2GB DDR3L 1600(up to 8GB) | VGA/DP, 4xAnalog Video-In, 2xGb LAN, 3xCOM, 1xUSB 3.0, 2xUSB 2.0, GPIO, Audio, GPS, 1x2.5" Drive Bay, CFast, 4xMini-PCIe, 9...36V DC input |
Für eine ausgewogene Balance aus Energieverbrauch, Wärmeentwicklung und Rechenleistung setzt der VTC 6210-RF einen Intel Atom E3845 als Prozessor ein, der über vier Kerne mit einer Taktfrequenz von 1.91 GHz und einer niedrigen Verlustleistung von 10 Watt TDP verfügt. Diesen ergänzt der VTC 6210-RF um einen DDR3L Low Energy RAM, der sich für die Skalierung von 2 GB bis auf 8 GB Arbeitsspeicher auf einer einzelnen Bank erweitern lässt. Die Laufwerke des VTC 6210-RF bestehen aus einem 2.5'' Drive Bay und einem CFast Slot für Karten Type I/II und sind jeweils extern zugängig, um die Wartung zu erleichtern und einen schnellen Wechsel der Speichermedien zu erlauben. Für Erweiterungen stellt der VTC 6210-RF bei einer sehr kompakten Bauweise die hohe Anzahl von drei Extension Slots in Mini PCI Express - zwei von diesen für USB und PCIe 2.0, und einem für USB 2.0.
Der VTC 6210-RF ist umfassend mit Schnittstellen für die Datenerfassung, die Integration in drahtlose und kabelgebundene Netzwerke und die Anbindung an die Bordelektronik ausgestattet. Neben seriellen COM Ports für zweimal RS 232 und einmal RS 422/485 mit einer elektrischen Isolation gehören bei dem VTC 6210-RF zu diesen beispielsweise M12 Schraubverbindungen für doppeltes USB 2.0 und Dual Ethernet LAN mit 10/100/1000 Mbit/s. Zusätzlich besitzt der VTC 6210-RF Interfaces für die drahtlose Kommunikation, zu denen unter anderem Dual WWAN über bis zu drei SIM Cards, WLAN 802.11 a/b/g/n/ac, Positionsbestimmung über GPS, Galileo, Glonass oder Beidou und Bluetooth 4.0 zählen.
Für die nahtlose Integration in die Bordelektronik und einen sicheren Betrieb unter extremen Umweltbedingungen ist der VTC 6210-RF mit einer Zünderkennung ausgestattet und nach EN50155 zertifiziert. Zu den internen Kontrollmechanismen des VTC 6210-RF gehört darüber hinaus ein programmierbarer Watchdog Timer, RTC Timer Alarm Interrupt und verzögerter Boot- und Shutdown-Vorgang. Die Einsatzgebiete des VTC 6210-RF erstrecken sich auf Systemkontrolle und -steuerung über Automation von Services bis hin zu Digital Signage und Informationssystemen im Personenverkehr.
Dokumentation
VTC-6210-RF Datasheet (PDF)
Größe
Gewicht
Bruttogewicht: 3 kgNettogewicht: 2.1 kg
