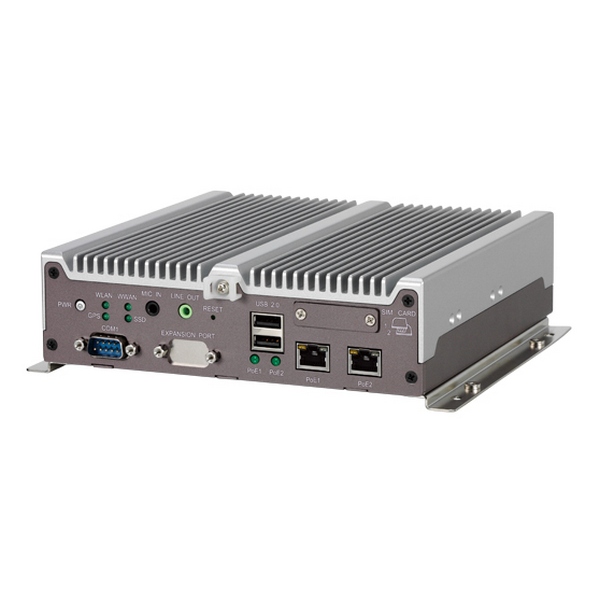

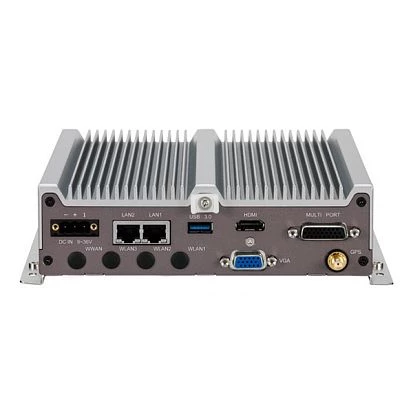

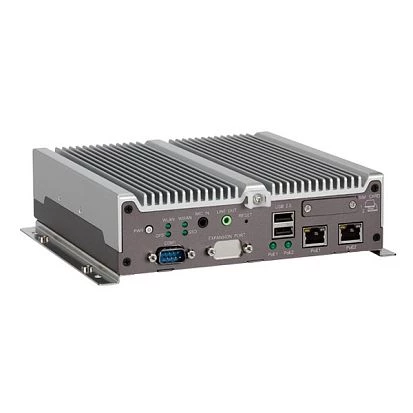

VTC-1021-C2K
Fanless In-Vehicle Computer,Intel Atom x5-E3940 1.8GHz, 4GB DDR3L,1x2.5'' SSD/mSATA,VGA+HDMI,2xGLAN & 2xPoE,2xRS-232,3x mini-PCIe,U-blox M8N GPSmodule,1xRS422/485,1xCAN2.0B,3xDI&DO,3x USB,12V/2A DC output
- Hersteller:
- NEXCOM
- Gehäuse:
- Aluminiumgehäuse
- Einbaumöglichkeit:
- Wall
- Installierter Prozessor:
- Intel Atom E3940
- Typ:
- Lüfterlos
- Betriebssystemkompatibilität:
- Linux OS, Windows 10
- Temperatur:
- -40 ... 70 °C
Spezifikationen
Aufbau
- Gehäuse:
- Aluminiumgehäuse
- Einbaumöglichkeit:
- Wall
CPU
- Installierter Prozessor:
- Intel Atom E3940
- Frequenz:
- 1.8 GHz
Speicher
- Speichertyp:
- DDR3L 1333, DDR3L 1066, -1
- Socket Typ:
- 1xSODIMM 204pin
- Standard Onboard Speicher:
- 2 GB
- Maximum Speicher:
- 8 GB
Netzwerk Adapter
- Ethernet gesamt:
- 4
- 10/100/1000 Mbit/s:
- 2
- PoE+ 10/100/1000 Mbit/s:
- 2
Schnittstellen Seriell / Parallel
- COM gesamt:
- 3
- RS-232:
- 2
- RS-422/485:
- 1
- USB gesamt:
- 3
- USB 2.0:
- 2
- USB 3.0:
- 1
Digital Eingang / Ausgang
- Gesamtanzahl:
- 6
- Eingang:
- 3
- Ausgang:
- 3
Industrie Protokolle
- CAN Version:
- CAN 2.0B
Speicher Controller
- SATA 2 Channels:
- 1
Speichermedium
- mSATA Unterstützung:
- Yes
- SD Unterstützung:
- Yes
Laufwerksschächte
- Gesamtanzahl:
- 1
- 2.5" intern:
- 1
Steckplätze
- Gesamtanzahl:
- 3
- Mini-PCIe/Mini Card:
- 3
Zusätzliche Funktionen
- Anzahl SIM Kartenhalter:
- 2
- GPS:
- NEO-M8N GNSS
Kühlung
- Typ:
- Lüfterlos
Schnittstellen
- Schnittstellen:
- DB9, DB15 VGA, HDMI, 4xRJ45 Ethernet, 3xUSB, Mic In, Line Out, DC Input, DB26
Systemleistung
- Eingangsspannung DC:
- 9 ... 36 V (12V DC output)
Software
- Betriebssystemkompatibilität:
- Linux OS, Windows 10
Maße und Gewicht
- Breite:
- 180 mm
- Höhe:
- 50 mm
- Tiefe:
- 180 mm
Betriebsbedingungen
- Temperatur:
- -40 ... 70 °C (with SSD, ambient with air)
- Feuchtigkeit:
- 10 ... 90 % (non-condensing)
- Vibration:
- SSD: 1g @ 5~500 Hz
Normen und Zertifikate
- Zertifizierungen:
- CE, FCC Class A
- MIL-STD-810:
- MIL-STD-810G Test Method 514.6 Vibration, MIL-STD-810G Test Method 516.6 Shock
- Automotive:
- e13 Mark
Hersteller
- Name:
- NEXCOM
Produktbeschreibung
VTC-1021-C2K Embedded Transportation PC nutzt Intel Atom x5-E3940, 4 GB DDR3L RAM, 2.5'' Drive Bay, PoE LAN, 2xWWAN, CAN Bus
Ein lüfterloses Design, ein sehr weiter Temperaturbereich und die Zertifizierung entsprechend dem militärischen Testverfahren MIL-STD-810G versetzen den Automotive PC VTC-1021-C2K in die Lage, seine Aufgaben in mobilen Umgebungen und unter extremen Bedingungen zu bewätligen. Der VTC-1021-C2K ist für eine vielseitige Verwendung mit differenzierten Schnittstellen inklusive seriellen COM, Dual LAN mit PoE Unterstützung und USB 3.0 ausgestattet.
Folgende Konfigurationen sind weiterhin erhaltlich:
| Model | CPU | RAM | I/O |
| VTC-1021-C2K | Intel Atom x5-E3940 1.8GHz | 2GB DDR3L(Up to 8GB) | x2.5'' SSD/mSATA,VGA+HDMI,2xGLAN & 2xPoE,2xRS-232,3x mini-PCIe,U-blox M8N GPSmodule,1xRS422/485,1xCAN2.0B,3xDI&DO,3x USB |
| VTC-1021-BK | Intel Atom x5-E3940 1.8GHz | 2GB DDR3L(Up to 8GB) | 1x2.5'' SSD/mSATA,VGA+HDMI,2xGLAN & 2xPoE(option),2xRS-232,3x mini-PCIe,U-blox M8N GPSmodule,1xRS422/485,1xCAN2.0B,3xDI&DO,3x USB |
| VTC-1010-BK | Intel Atom E3827 1.75GHz | 2GB DDR3L(Up to 8GB) | VGA/DP Output, Gb LAN, 2xRS-232, RS-422/485, 1xCAN and 3xGPIO, 2xUSB 2.0, USB 3.0, 4xMini-PCIe |
Die Ende 2016 vorgestellte Intel Atom x5-E3940 CPU basiert auf einer 16 nm Lithografie mit Quad Core Architektur, die mit einer Taktfrequenz von 1.80 GHz bei gewöhnlicher Auslastung des VTC-1021-C2K arbeitet. Bei rechenaufwendigen Operationen wechselt der VTC-1021-C2K für begrenzte Zeit in den von Intel entwickelten Turbo Boost Modus, der höhere Frequenzen unterstützt. Der Prozessor verfügt über eine leistungsfähige Intel HD Graphics 500 mit integrierter Hardwarebeschleunigung, die den VTC-1021-C2K ebenfalls für den Einsatz von Multimedia Applikationen geeignet macht. Neben einem 4 GB DDR3L Low Energy RAM als Arbeitsspeicher ermöglicht der VTC-1021-C2K mit einem 2.5'' Drive Bay und mSATA PCIe Mini Card die Wahl zwischen zwei Speichermedien.
Der VTC-1021-C2K ist unter anderem für die Steuerung von IP Devices wie Kameras, mobilen Wireless Access Point oder Embedded Computern ausgelegt und bietet zu diesem Zweck Dual LAN mit einer integrierten Stromversorgung über Power-over-Ethernet (PoE). Die mobile Anbindung an entfernte Netzwerke übernimmt der VTC-1021-C2K durch Dual WWAN mit zwei SIM Karten, die für maximale Bandbreite parallel geschaltet werden können. Alternativ erlaubt der VTC-1021-C2K durch die Verwendung unterschiedlicher Provider die Verwendung mehrerer Funknetze, um die Reichweite oder die Kosten zu optimieren. Zu den Schnittstellen des VTC-1021-C2K zählen ein serieller COM Port RS232, ein USB 3.0 Anschluss Type A mit Unterstützung für Bootlaufwerke und zwei weitere USB 2.0 Ausgänge. Über einen DB26 Terminal bietet der Transportation Embedded PC VTC-1021-C2K eine Auswahl an technischen Protokollen und Interfaces, die unter anderem CAN Bus 2.0B, RS422/485, eine GPIO mit sechs Kanälen und eine Stromversorgung mit 12 VDC und 2 Ampere Leistung einschließt.
Für den Einsatz in Straßenfahrzeugen ist der VTC-1021-C2K entsprechend dem militärischen Testverfahren MIL-STD-810G zertifiziert. Trotz eines lüfterlosen Designs operiert der VTC-1021-C2K in einem sehr weiten Temperaturbereich von -40° Celsius bis +70° Celsius und unter hoher Luftfeuchtigkeit. Zu den Aufgaben des VTC-1021-C2K zählen in erster Linie Fleet Management, Infotainment, Telematik, Logistik und mobile Video Surveillance.
Der VTC-1021-C2K ist unter anderem für die Steuerung von IP Devices wie Kameras, mobilen Wireless Access Point oder Embedded Computern ausgelegt und bietet zu diesem Zweck Dual LAN mit einer integrierten Stromversorgung über Power-over-Ethernet (PoE). Die mobile Anbindung an entfernte Netzwerke übernimmt der VTC-1021-C2K durch Dual WWAN mit zwei SIM Karten, die für maximale Bandbreite parallel geschaltet werden können. Alternativ erlaubt der VTC-1021-C2K durch die Verwendung unterschiedlicher Provider die Verwendung mehrerer Funknetze, um die Reichweite oder die Kosten zu optimieren. Zu den Schnittstellen des VTC-1021-C2K zählen ein serieller COM Port RS232, ein USB 3.0 Anschluss Type A mit Unterstützung für Bootlaufwerke und zwei weitere USB 2.0 Ausgänge. Über einen DB26 Terminal bietet der Transportation Embedded PC VTC-1021-C2K eine Auswahl an technischen Protokollen und Interfaces, die unter anderem CAN Bus 2.0B, RS422/485, eine GPIO mit sechs Kanälen und eine Stromversorgung mit 12 VDC und 2 Ampere Leistung einschließt.
Für den Einsatz in Straßenfahrzeugen ist der VTC-1021-C2K entsprechend dem militärischen Testverfahren MIL-STD-810G zertifiziert. Trotz eines lüfterlosen Designs operiert der VTC-1021-C2K in einem sehr weiten Temperaturbereich von -40° Celsius bis +70° Celsius und unter hoher Luftfeuchtigkeit. Zu den Aufgaben des VTC-1021-C2K zählen in erster Linie Fleet Management, Infotainment, Telematik, Logistik und mobile Video Surveillance.
Dokumentation
VTC-1021 User Manual (PDF)
Datasheet VTC-1021 (PDF)
Größe
Gewicht
Bruttogewicht: 1.7 kgNettogewicht: 1.7 kg
