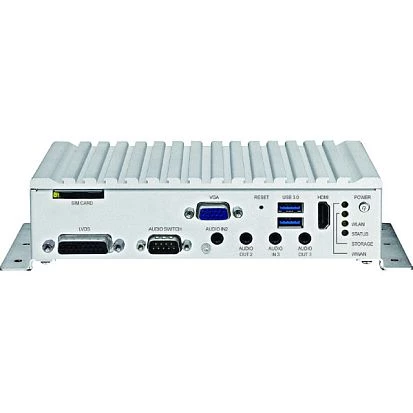

VTC-1020-PA
Embedded server with Intel Atom processor x5-E3930 1.8GHz CPU, 4GB DDR3L SO-DIMM, VGA+HDMI+LVDS, Gb LAN, 5xRS-232, 3xRS-485, 1xCAN, 2xUSB 3.0, 2xMini-PCIe, 9...36V DC input, 12VDC output
- Hersteller:
- NEXCOM
- Gehäuse:
- Metallgehäuse mit Aluminium-Kühlkörper
- Einbaumöglichkeit:
- Einbau, Wall
- Unterstützte Prozessoren:
- Intel Atom x5-E3930
- Typ:
- Lüfterlos
- Betriebssystemkompatibilität:
- Linux OS, Windows 10
- Temperatur:
- -40 ... 70 °C
Spezifikationen
Aufbau
- Gehäuse:
- Metallgehäuse mit Aluminium-Kühlkörper
- Einbaumöglichkeit:
- Einbau, Wall
CPU
- Unterstützte Prozessoren:
- Intel Atom x5-E3930
- Frequenz:
- 1.8 GHz
Speicher
- Speichertyp:
- DDR3L
- Standard Onboard Speicher:
- 4 GB
- Maximum Speicher:
- 8 GB
Netzwerk Adapter
- Ethernet gesamt:
- 1
- 10/100/1000 Mbit/s:
- 1
Schnittstellen Seriell / Parallel
- COM gesamt:
- 2
- RS-232:
- 2
- USB gesamt:
- 2
- USB 3.0:
- 2
Speicher Controller
- SATA 3 Channels:
- 1
Speichermedium
- 2.5'' Einbauschacht:
- SATA 3
- mSATA Unterstützung:
- Yes
Laufwerksschächte
- Gesamtanzahl:
- 1
- 2.5" intern:
- 1
Steckplätze
- Gesamtanzahl:
- 2
- Mini-PCIe/Mini Card:
- 2
Zusätzliche Funktionen
- Anzahl SIM Kartenhalter:
- 1
- GPS:
- Yes
Kühlung
- Typ:
- Lüfterlos
Schnittstellen
- Schnittstellen:
- DB9, DB15 VGA, LVDS, HDMI, RJ45 Ethernet, 2xUSB, Mic In, Line Out
Systemleistung
- Eingangsspannung DC:
- 9 ... 36 V
- Energieverbrauch:
- 15 W
Software
- Betriebssystemkompatibilität:
- Linux OS, Windows 10
Maße und Gewicht
- Breite:
- 185 mm
- Höhe:
- 50 mm
- Tiefe:
- 120 mm
Betriebsbedingungen
- Temperatur:
- -40 ... 70 °C
- Feuchtigkeit:
- 10 ... 90 % (non-condensing)
- Vibration:
- 2g @ 5~500 Hz
Normen und Zertifikate
- Zertifizierungen:
- CE, FCC Class B
- MIL-STD-810:
- MIL-STD-810F Test Method 516.5 Crash Hazard, MIL-STD-810F Test Method 514.5 Highway Truck
- Automotive:
- e13 Mark
Hersteller
- Name:
- NEXCOM
Produktbeschreibung
VTC-1020-PA Transportation Embedded PC stellt Intel Atom Dual Core CPU, bis 8 GB DDR3L RAM, 2.5'' SATA Drive Bay, 7xCOM
Bei einem robusten und kompakten Design nutzt der Vehicle Embedded PC VTC-1020-PA einen effizienten und leistungsfähigen Intel Atom x5-3930 Dual Core CPU und verbindet diesen mit einer vielseitigen und zugeschnittenen I/O für die Anwendung in mobilen Umgebungen. Zu den Schnittstellen des VTC-1020-PA zählen unter anderem ein DB-15 Multiport für CAN Bus 2.0B, Serial COM RS232, 5 Channel GPIO sowie optional ein sekundäres, externes GPS.
Folgende Konfigurationen sind weiterhin erhaltlich:
| Model | CPU | RAM | I/O |
| VTC-1020 | Intel Atom x5-E3930 1.8GHz | 4GB (Up to 8GB DDR3L) | VGA, HDMI, Gb LAN, 5xRS-232, 3xRS-485, 1xCAN, 2xUSB 3.0, 2xMini-PCIe |
| VTC-1020-PA | Intel Atom x5-E3930 1.8GHz | 4GB (Up to 8GB DDR3L) | VGA+HDMI+LVDS, Gb LAN, 5xRS-232, 3xRS-485, 1xCAN, 2xUSB 3.0, 2xMini-PCIe |
| VTC-1020-BQ | Intel Atom x5-E3930 1.8GHz | 4GB (Up to 8GB DDR3L) | VGA+HDMI, Gb LAN, 5xRS-232, 2xRS485, 1xCAN, 2xUSB 3.0, 2xMini-PCIe |
Der in dem Transportation Computer VTC-1020-PA eingesetzte Intel Atom x5-3930 Prozessor basiert auf einer modernen 14 nm Lithografie und wurde speziell für Embedded Devices, mobile IoT Applikationen und den Einsatz unter extremen Temperaturen entwickelt. Die CPU verwendet eine Taktfrequenz von 1.30 GHz unter normaler Last und lässt sich bei dem Embedded PC VTC-1020-PA für zeitkritische Anwendungen und schnelle Response Time des GUI auf 1.80 GHz im Turbo Boost Modus erhöhen. Als Arbeitsspeicher stellt der VTC-1020-PA einen DDR3L Low Energy RAM mit 4 GB in der Basisversion, der sich bis auf 8 GB mit einem 1866 MHz Speicherbus erweitern lässt. Neben einem 2.5'' SATA Drive Bay unterstützt der Vehicle Embedded PC VTC-1020-PA ebenfalls mSATA über einen der beiden Full Size Mini PCI Express Card Slots, die für die Erweiterung der Interfaces zur Verfügung stehen.
Der VTC-1020-PA ist speziell für den Einsatz als mobiler Embedded PC und IoT Gateway ausgelegt und besitzt zu diesem Zweck eine weitreichende native Unterstützung für die I/O und industrielle Protokolle. Zu den Schnittstellen des VTC-1020-PA gehören unter anderem die hohe Anzahl von fünf seriellen RS232 und zwei RS485 COM Ports, zwei USB 3.0 Anschlüssen und eine programmierbare DIO mit fünf Kanälen. Die lokale und globale Anbindung an Netzwerke übernimmt der VTC-1020-PA durch RJ45 Gigabit Ethernet LAN, WWAN mit einem externen SIM Card Socket sowie optional WLAN 802.11 b/g/n/ac.
Neben dem Einsatz als Headless Embedded Server unterstützt der Transportation PC VTC-1020-PA ebenfalls multimediale Anwendung und stellt neben HDMI und VGA eine LVDS Grafikausgabe mit integriertem USB 2.0 für Touch Screen Controller. Das Rugged Design beinhaltet eine Zertifizierung des VTC-1020-PA entsprechend MIL-STD-810F und einen sehr weiten Temperaturbereich von -40° Celsius bis +70° Celsius. Häufige Aufgaben des VTC-1020-PA reichen vom Flottenmanagement über Monitoring, M2M Kommunikation und SCADA Applikationen bis zu Infotainment und Navigationssystemen.
Dokumentation
VTC-1020-PA Datasheet (PDF)
Größe
Gewicht
Bruttogewicht: 1.6 kgNettogewicht: 1.1 kg
