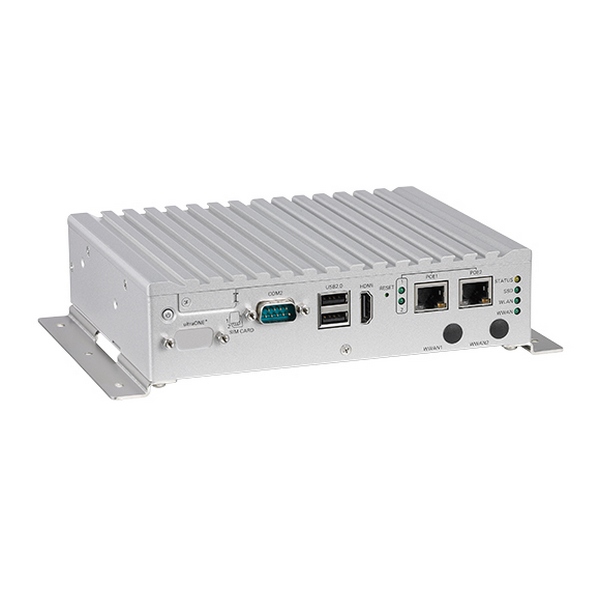

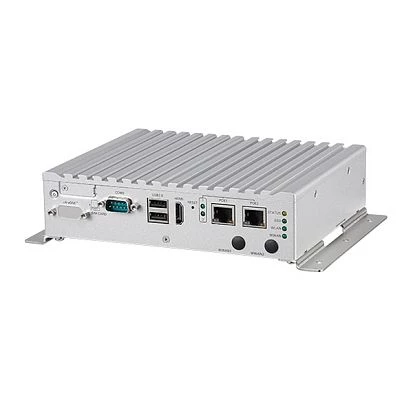

VTC-1011-C2K
Embedded server with Intel Atom processor E3825, Dual Core 1.33GHz CPU, 2GB DDR3L SO-DIMM, VGA/HDMI Output, 2xPoE LAN, 2xRS-232, RS-232/422/485, 1xCAN and 8xDIO, USB 3.0, 2xMini-PCIe, 6...36V DC input, 12VDC output
- Hersteller:
- NEXCOM
- Gehäuse:
- Aluminiumgehäuse
- Einbaumöglichkeit:
- Wall
- Installierter Prozessor:
- Intel Atom E3825
- Typ:
- Lüfterlos
- Betriebssystemkompatibilität:
- Windows 7, Windows Embedded Standard 7, Windows 8, Windows Embedded Standard 8, Linux OS
- Temperatur:
- -40 ... 70 °C
Spezifikationen
Aufbau
- Gehäuse:
- Aluminiumgehäuse
- Einbaumöglichkeit:
- Wall
CPU
- Installierter Prozessor:
- Intel Atom E3825
- Frequenz:
- 1.33 GHz
Speicher
- Speichertyp:
- DDR3L 1333, DDR3L 1066, -1
- Socket Typ:
- 1xSODIMM 204pin
- Standard Onboard Speicher:
- 2 GB
- Maximum Speicher:
- 8 GB
Netzwerk Adapter
- Ethernet gesamt:
- 2
- PoE+ 10/100/1000 Mbit/s:
- 2
Schnittstellen Seriell / Parallel
- COM gesamt:
- 3
- RS-232:
- 2
- RS-232/422/485:
- 1
- USB gesamt:
- 3
- USB 2.0:
- 2
- USB 3.0:
- 1
Digital Eingang / Ausgang
- Gesamtanzahl:
- 8
- Eingang:
- 4
- Ausgang:
- 4
Industrie Protokolle
- CAN Version:
- CAN 2.0B
Speicher Controller
- SATA 2 Channels:
- 1
Speichermedium
- mSATA Unterstützung:
- Yes
- SD Unterstützung:
- Yes
Laufwerksschächte
- Gesamtanzahl:
- 1
- 2.5" intern:
- 1
Steckplätze
- Gesamtanzahl:
- 2
- Mini-PCIe/Mini Card:
- 2
Zusätzliche Funktionen
- Anzahl SIM Kartenhalter:
- 2
- GPS:
- NEO-M8N GNSS
Kühlung
- Typ:
- Lüfterlos
Schnittstellen
- Schnittstellen:
- 3xDB9, DB15 VGA, 2xRJ45, 2xUSB, Mic In, Line Out, Display port, DC input (terminal block), 1xLHF 60-pin
Systemleistung
- Eingangsspannung DC:
- 9 ... 36 V (12V DC output)
Software
- Betriebssystemkompatibilität:
- Windows 7, Windows Embedded Standard 7, Windows 8, Windows Embedded Standard 8, Linux OS
Maße und Gewicht
- Breite:
- 185 mm
- Höhe:
- 45 mm
- Tiefe:
- 150.9 mm
Betriebsbedingungen
- Temperatur:
- -40 ... 70 °C (with SSD, ambient with air)
- Feuchtigkeit:
- 10 ... 90 % (non-condensing)
- Vibration:
- SSD: 1g @ 5~500 Hz
Normen und Zertifikate
- Zertifizierungen:
- CE, FCC Class A
- MIL-STD-810:
- MIL-STD-810G Test Method 514.6 Vibration, MIL-STD-810G Test Method 516.6 Shock
- Automotive:
- e13 Mark
Hersteller
- Name:
- NEXCOM
Produktbeschreibung
VTC-1011-C2K Embedded Transportation PC besitzt Intel Atom E3825 CPU, bis 8 GB DDR3L RAM, 2xPoE, 2xSIM Card, GPIO, CAN Bus
Für einen Einsatz als kompakter und effizienter Embedded Transportation Server verwendet der VTC-1011-C2K einen Intel Atom E3825 Prozessor mit einem erweiterbaren 2 GB DDR3L RAM als Arbeitsspeicher. Diese Hardware ergänzt der VTC-1011-C2K durch generelle und spezifische Schnittstellen wie USB 3.0. 8 Bit GPIO, einen CAN Bus 2.0B und doppeltem Power-over-Ethernet (PoE) LAN.
Folgende Konfigurationen sind weiterhin erhaltlich:
| Model | CPU | I/O |
| VTC-1011-C2K | Intel Dual Atom processor E3825, 1.33GHz | VGA/HDMI Output, 2xPoE LAN, 2xRS-232, RS-232/422/485, 1xCAN and 8xDIO, USB 3.0, 2xMini-PCIe |
| VTC-1011-C2VK | Intel Dual Atom processor E3825, 1.33GHz | VGA/HDMI Output, 2xPoE LAN, 2xRS-232, RS-232/422/485, 1xCAN and 8xDIO, USB 3.0, 2xMini-PCIe, ultra One+ |
Der VTC-1011-C2K benutzt mit dem Intel Atom E3825 einen Low Energy Prozessor, der für Embedded Devices und mobile Anwendungen optimiert wurde. Die CPU des VTC-1011-C2K besitzt zwei Cores und ist auf eine Rechengeschwindigkeit von 1.33 GHz getaktet, um eine perfekte Balance aus Effizienz und Performance zu erreichen. Als Arbeitsspeicher dient dem In-Vehicle PC VTC-1011-C2K ein 2 GB DDR3L SO-DIMM Modul, das eine Erweiterung auf maximal 8 GB ermöglicht. Neben einem 2.5'' SATA 2.0 Drive Bay unterstützt der VTC-1011-C2K durch mSATA Mini PCI Express und SD Karte zwei weitere Speichermedien, die einzeln oder kombiniert verwendet können. Für Erweiterungen stellt der Transportation Embedded PC VTC-1011-C2K zwei Extension Sockets für Mini Card in einem Full Size Format.
Die I/O des VTC-1011-C2K ist speziell auf die Anforderungen in mobilen Umgebungen und die Integration von Fahrzeugelektronik ausgerichtet. Zu den Schnittstellen zählen unter anderem CAN Bus 2.0B und Serial COM in RS422/485 und zweifachem RS232, eine GPIO mit acht Channels und Dual LAN mit PoE, über das der VTC-1011-C2K IP Devices wie Kameras, mobile Access Points oder weitere Embedded Devices ansteuert und mit Energie versorgt. Neben der Verwendung als Headless Embedded Server unterstützt der VTC-1011-C2K ebenfalls den multimedialen Einsatz mit einer grafischen Independent Dual View Ausgabe auf zwei Bildschirmen oder Touch Screens. Mögliche Anbindung des In-Vehicle Computer VTC-1011-C2K umfassen VGA DB15 und Daisy Chain DisplayPort. Die Positionsbestimmung des VTC-1011-C2K erfolgt über ein natives Modul für GPS, Glonass, Galileo oder Beidou.
Der VTC-1011-C2K entspricht den Anforderungen für den Einsatz unter harschen Bedingungen und ist gemäß den militärischen Standards MIL-STD-810G für Vibrationen und Erschütterungen in mobilen Umgebungen zertifiziert. Das robuste Design des VTC-1011-C2K umfasst darüber hinaus einen Betrieb in einem sehr weiten Temperaturbereich von -40° Celsius bis +70° Celsius. Um Stromspitzen und Datenverlust zu vermeiden, besitzt der VTC-1011-C2K eine Zünderkennung mit verzögertem Bootvorgang und einen Shutdown bei mangelnder Energieversorgung. Der VTC-1011-C2K eignet sich durch seine Schnittstellen gleichermaßen für Digital Signage im Personentransport, Embedded Automation der Bordelektronik oder das Fuhrparkmanagement und die Smart Logistik.
Dokumentation
VTC-1011 Datasheet (PDF)
Größe
Gewicht
Bruttogewicht: 3.21 kgNettogewicht: 1.7 kg
