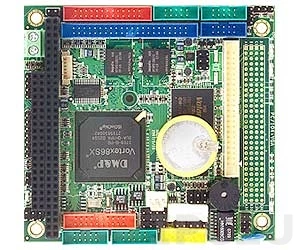

VSX-6154-V2-X
PC/104 Vortex86SX 300MHz CPU Module with 128MB DDR2, VGA CRT/LCD, LAN, 4xCOM, GPIO, -40...+85
- Hersteller:
- ICOP
- Formfaktor:
- PC/104
- Installierter Prozessor:
- Vortex86SX
- Chipsatz:
- Vortex86 System-on-Chip
- Speichertyp:
- DDR2 RAM
- Ethernet gesamt:
- 1
- COM gesamt:
- 4
- USB gesamt:
- 2
- Temperatur:
- -40 ... 85 °C
Spezifikationen
Hersteller
- Name:
- ICOP
Systemarchitektur
- Formfaktor:
- PC/104
CPU
- Installierter Prozessor:
- Vortex86SX
- Frequenz:
- 300 MHz
Kühlung
- Typ:
- Lüfterlos
Chipsatz
- Chipsatz:
- Vortex86 System-on-Chip
Speicher
- Speichertyp:
- DDR2 RAM
- Standard Onboard Speicher:
- 128 MB
- Bauweise:
- Onboard fixiert
Flash Memory (BS)
- Flash RAM:
- 2 MB (SPI Flash Disk)
Grafik
- Grafikcontroller:
- XGI Volari Z9s
- Grafik Speicherkapazität:
- 32 MB
- Schnitstellen:
- LCD, VGA (1280 x 1024)
Netzwerk Adapter
- Ethernet gesamt:
- 1
- 10/100 Mbit/s:
- 1
Schnittstellen Seriell / Parallel
- COM gesamt:
- 4
- RS-232:
- 3
- RS-232/422/485:
- 1
- USB gesamt:
- 2
- USB 2.0:
- 2
- LPT:
- LPT
Digital Eingang / Ausgang
- GPIO:
- Yes (16-bit)
Speicher Controller
- PATA Channels:
- 1
Watchdog
- Programmierbar:
- Yes
- Reaktionszeit:
- 30.5 usec...512 sec (x2)
Schnittstellen
- Intern:
- 44-pin IDE, 26-pin LPT, 4x10-pin RS-232, 10-pin USB 2.0, 44-pin LCD, 3-pin RS-485, 6-pin JTAG, 4-pin Power, 20-pin GPIO, 2-pin Reset, 5-pin KB, 5-pin MS, 10-pin VGA, 8-pin Ethernet
- enthaltene Kabel:
- HDD 44P x1, USB x1, PRINT x1, VGA x1, COM x4, Ethernet x1, GPIO x1, PS2 KB x1, PS2 Mouse x1
Betriebsbedingungen
- Temperatur:
- -40 ... 85 °C
Maße und Gewicht
- Breite:
- 96 mm
- Länge:
- 90 mm
Produktbeschreibung
VSX-6154-V2-X CPU Modul mit SoC Vortex86SX CPU, DDR2 RAM, PATA IDE, PC/104 Format, separater GPU, VGA/LVDS Graphic-Out, COM, USB, LPT
Ausgerüstet mit einem Vortex86SX 300 MHz System-on-Chip (SoC) und einem onboard DDR2 RAM ist das VSX-6154-V2-X ein PC/104 kompatibles CPU Board mit integrierter SPI Flash Disk und einer aus seriellen und digitalen Schnittstellen bestehenden I/O sowie einem LAN Port für 10/100 Mbit/s Ethernet und Watchdog Timer für hohe Ausfallsicherheit.
Das CPU Module VSX-6154-V2-X ist für einen Einsatz in harschen Umgebungen geeignet und verwendet ein Fanless Design, das in einem sehr weiten Temperaturspektrum von -40° Celsius bis +85° Celsius eingesetzt werden kann. Die verwendeten Komponenten sind technisch und praktisch auf Zuverlässigkeit erprobt und beinhalten neben dem Vortex86SX 300 MHz CPU auch einen expliziten GPU XGI Volari Z9S mit einem individuellen 32 MB Speicher. Dieser erlaubt Auflösungen von 1280 x 1024 Bildpunkten mit Ausgabe des Videosignals über VGA oder LCD LVDS. Neben Displays können über die integrierten Schnittstellen in RS232/422/485, drei RS232 COM Ports oder zwei internen USB 2.0 Anschlüssen auch Touch Screens an das CPU Modul VSX-6154-V2-X angeschlossen werden. Zusätzlich bietet sich die Option, über 16 Bit GPIO externe Schaltkreise mit Aktoren und Reaktoren in das Embedded System einzubinden. Das CPU Module VSX-6154-V2-X eignet sich für technische oder industrielle Prozesskontrolle ebenso wie für die Automation oder Steuerung von Kleinanlagen und anderen IT-Systemen.
Dokumentation
VSX-6154-V2 (PDF)
