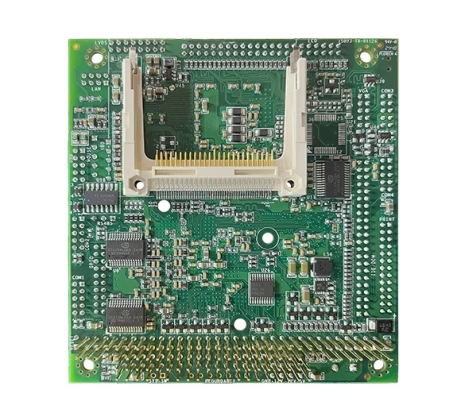

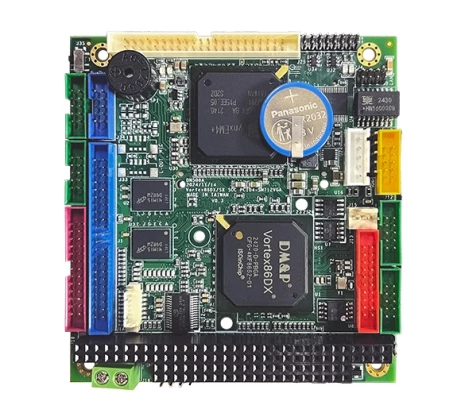

VDX-6353RD
PC/104 Vortex86DX- 800MHz CPU Module 256MB/4S/2USB/VGA/LCD/LVDS/LAN/GPIO/CF/PWMx16
- Hersteller:
- ICOP
- Formfaktor:
- PC/104
- Installierter Prozessor:
- Vortex86DX
- Chipsatz:
- Vortex86 System-on-Chip
- Speichertyp:
- DDR2 RAM
- Ethernet gesamt:
- 1
- COM gesamt:
- 4
- USB gesamt:
- 2
- Temperatur:
- -20 ... 70 °C
Spezifikationen
Hersteller
- Name:
- ICOP
Systemarchitektur
- Formfaktor:
- PC/104
CPU
- Installierter Prozessor:
- Vortex86DX
- Frequenz:
- 800 MHz
Kühlung
- Typ:
- Lüfterlos
Chipsatz
- Chipsatz:
- Vortex86 System-on-Chip
Speicher
- Speichertyp:
- DDR2 RAM
- Standard Onboard Speicher:
- 256 MB
- Bauweise:
- Onboard fixiert
Flash Memory (BS)
- Flash RAM:
- 4 MB (SPI Flash Disk)
Grafik
- Grafikcontroller:
- XGI Volari Z9s
- Grafik Speicherkapazität:
- 32 MB
- Schnitstellen:
- LVDS, VGA (1280 x 1024)
Netzwerk Adapter
- Ethernet gesamt:
- 1
- 10/100 Mbit/s:
- 1
Schnittstellen Seriell / Parallel
- COM gesamt:
- 4
- RS-232:
- 3
- RS-232/422/485:
- 1
- USB gesamt:
- 2
- USB 2.0:
- 2
- LPT:
- LPT
Digital Eingang / Ausgang
- GPIO:
- Yes (16-bit)
Speicher Controller
- PATA Channels:
- 1
Speichermedium
- CF Socket:
- Yes
Watchdog
- Programmierbar:
- Yes
- Reaktionszeit:
- 30.5 usec...512 sec (x2)
Schnittstellen
- Intern:
- 44-pin IDE, 26-pin LPT, 4x10-pin RS-232, 10-pin USB 2.0, 16-pin LVDS, 44-pin LCD, 3-pin RS-485, 6-pin JTAG, 4-pin Power, 20-pin GPIO, 2-pin Reset, 5-pin KB, 5-pin MS, 10-pin VGA, 8-pin Ethernet
- enthaltene Kabel:
- HDD x1, VGA x1, PRINT x1, COM x4, USB x1, Ethernet x 1, GPIO x1, PS2 KB x1, PS2 Mouse x1
Betriebsbedingungen
- Temperatur:
- -20 ... 70 °C
Maße und Gewicht
- Breite:
- 96 mm
- Länge:
- 90 mm
Produktbeschreibung
VDX-6353RD 3.5'' CPU Modul für PC/104 bietet Vortex86DX SoC, GPU mit 32 MB, SPI Flash Disk, IDE PATA, Compact Flash
Mit einem Vortex86DX 800 MHz SoC (System-on-Chip) und einer separaten XGI Volari Z9S GPU mit einem eigenen, dezidierten 32 MB RAM Speicher liefert das PC/104 CPU Modul VDX-6353RD eine überdurchschnittliche Performance für industrielle IT-Strukturen selbst unter sehr extremen Bedingungen wie Temperaturen in einem Bereich von -20° Celsius bis +70° Celsius.
Das PC/104 CPU Modul VDX-6353RD besitzt eine sehr umfangreiche I/O, die sich alle Vorteile des Standards zunutze macht. Darunter zählen nicht nur konventionelle Schnittstellen wie RS232/422/485 und drei COM Ports RS232, USB 2.0 in doppelter Ausführung und 10/100 Mbit/s LAN für das Ethernet, sondern auch ein paralleler LPT, PATA Kanal für Laufwerke mit IDE und eine 16 Bit GPIO für direkte Schaltkreise und digitale Aktoren und Sensoren. Die Grafikeinheit XGI Volari Z9S erlaubt eine maximale Auflösung von 1280 x 1024 Bildpunkten, während das PC/104 Main Board VDX-6353RD Ausgänge in VGA, LVDS und LCD für Displays oder optional Touch Screens bereitstellt. Für das OS steht eine onboard 4 MB SPI Flash Disk zur Verfügung, die bei höherem Bedarf an Kapazität durch ein Speichermodul im Format CF Typ I/II ersetzt oder ergänzt werden kann. Der VDX-6353RD bietet sich für PC/104 Systeme mit gehobenen Ansprüchen an die Performance an und kann wegen seiner vollständigen Kompatibilität ebenfalls ausgezeichnet für ein Upgrade bestehender Systeme eingesetzt werden.
Dokumentation
VDX-6353RD-AU Datasheet (PDF)
