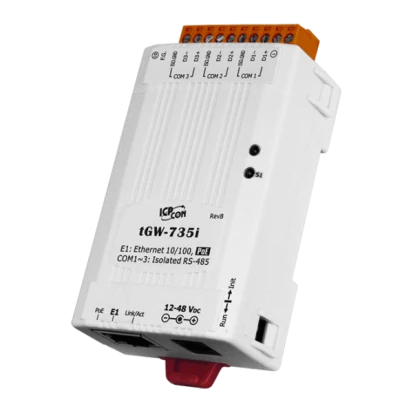

tGW-735i
Tiny Modbus/TCP to RTU/ASCII gateway with PoE and 3 Isolated RS-485
- Hersteller:
- ICP DAS
- Gehäuse:
- Kunststoffgehäuse
- Einbaumöglichkeit:
- DIN-Rail mount
- Eingangsspannung DC:
- 12 ... 48 V
- PoE Power over Ethernet:
- PoE, IEEE 802.3af
- Energieverbrauch:
- 1.2 W
- Temperatur:
- -25 ... 75 °C
- Feuchtigkeit:
- 10 ... 90 % (Non-condesing)
- Temperaturbereich:
- -25 ... 75 °C
- Feuchtigkeit:
- 10 ... 90 % (Non-condesing)
- Breite:
- 52 mm
- Höhe:
- 95 mm
- Tiefe:
- 27 mm
- COM gesamt:
- 3
- RS-485:
- 3
- Maximale Übertragungsrate RS-485:
- 115200 Bit/s
- RS-485 mit Isolierung:
- 3000 V
- Schnittstellen:
- Screw Terminal
- Ethernet gesamt:
- 1
- 10/100 Mbit/s:
- 1
- IP Version:
- IPv4, IPv6
- Modbus TCP:
- Slave, Master
- Modbus RTU:
- Slave, Master
- Modbus ASCII:
- Slave, Master
tGW-735i Tiny Modbus Gateway mit 32 Bit ARM CPU, 10/100Mbit/s Ethernet LAN, 3x RS485 Serial COM, PoE, Modbus, Webinterface
Bei dem tGW-735i handelt es sich um ein kompaktes Tiny Modbus Gateway, das als Remote Terminal Unit (RTU) TCP und ASCII unterstützt, um die Kommunikation in automatisierten und aktiv überwachten SCADA-Systemen zu ermöglichen und ein Monitoring oder die Steuerung über einen entfernten Embedded PC oder Server zu gestatten.
Das Modbus Gateway tGW-735i ist mit einem leistungsfähigen 32-Bit ARM MCU als Mikrocontroller ausgestattet, der eine niedrige Energieaufnahme mit einer hohen Performance aufweist. Für eine maximale Ausfallsicherheit verwendet das Modul zwei unabhängig arbeitende Watchdogs, von denen einer die CPU und der andere die Software überwacht, um bei einem Fehler automatisch einen Reset auszulösen und einen funktionsfähigen Zustand wiederherzustellen. Als primäre Aufgabe wandelt die RTU TCP in ASCII und umgekehrt um, damit eine sichere Kommunikation mit entfernter Hardware wie Sensoren, Schaltkreisen und Aktoren hergestellt werden kann. Die Kommunikation mit dem Kontroll- und Steuerserver erfolgt über 10/100Mbit/s LAN, das ebenfalls eine Stromversorgung mittels Power-over-Ethernet (PoE) ermöglicht. Als Ausgabe dienen drei Serial Ports in RS485 mit einer Bandbreite von maximal 115200bps oder eine Master-Slave-Konfiguration durch das Modbus Protokoll. Die Einsatzbereiche umfassen diverse Anwendungen in industriellen und automatisierten Systemen wie zum Beispiel Smart Factory und IoT Applikationen oder technisches Monitoring und Steuerung durch ein Modbus Gateway im Maschinen- und Anlagenbau.
