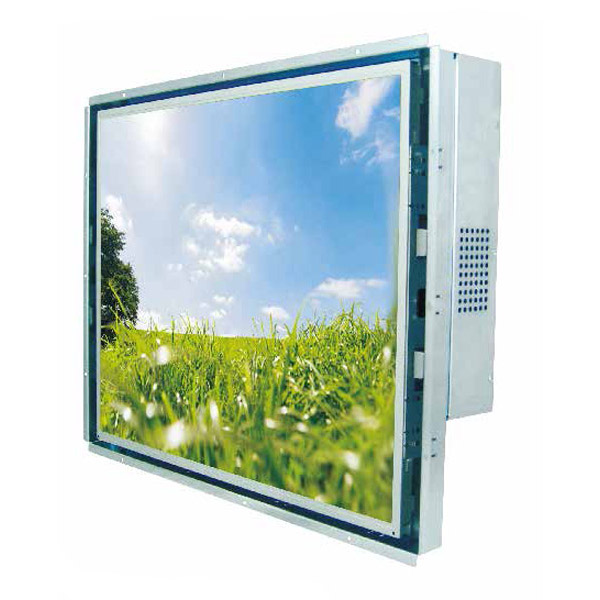

R19IV7T-OFA1
Fanless Panel PC 19" SXGA TFT LCD, 1280 x 1024, Resistive Touch, Intel 3rd Gen Core i7/i5/i3 Processors, Up to 16GB DDR3L 1333/1600, 1xSATA2, 1xSATA3, VGA, 4x USB, 3xCOM, 2x RJ45 1000 Mbps, 2 x Mini PCIe,1 x PCIe(x16), 2x PS/2, Audio, 12VDC-in
- Hersteller:
- Winmate
- Bildschirmtyp:
- LCD TFT
- Diagonale:
- 19 "
- Maximale Auflösung:
- 1280 x 1024 Dots
- Touch Screen Art:
- resistiv
- Unterstützte Prozessoren:
- Intel Core i3, Intel Core i5, Intel Core i7
- Speichertyp:
- DDR3 1333, DDR3 1600
- COM gesamt:
- 3
- Ethernet gesamt:
- 2
Spezifikationen
Display
- Bildschirmtyp:
- LCD TFT
- Diagonale:
- 19 "
- Maximale Auflösung:
- 1280 x 1024 Dots
- Helligkeit:
- 400 Cd/m2
- Kontrastverhältnis:
- 1000 : 1
Touch Screen
- Touch Screen Art:
- resistiv
CPU
- Unterstützte Prozessoren:
- Intel Core i3, Intel Core i5, Intel Core i7
Speicher
- Speichertyp:
- DDR3 1333, DDR3 1600
- Maximum Speicher:
- 16 GB
Speichermedium
- mSATA Unterstützung:
- Yes
Speicher Controller
- SATA 2 Channels:
- 1
- SATA 3 Channels:
- 1
Schnittstellen Seriell / Parallel
- COM gesamt:
- 3
- RS-232:
- 2
- RS-232/422/485:
- 1
- USB gesamt:
- 4
- USB 3.0:
- 4
Netzwerk Adapter
- Ethernet gesamt:
- 2
- 10/100/1000 Mbit/s:
- 2
Schnittstellen
- Schnittstellen:
- DB15 VGA, 2xRJ45 Ethernet, 2xPS/2 Keyboard/Mouse
Systemleistung
- Eingangsspannung DC:
- 12 ... 12 V
Software
- Betriebssystemkompatibilität:
- Windows Embedded Compact 7, Windows Embedded Standard 8, Windows IoT Enterprise 10
Betriebsbedingungen
- Temperatur:
- 0 ... 50 °C
- Feuchtigkeit:
- 30 ... 90 %
Hersteller
- Name:
- Winmate
Produktbeschreibung
R19IV7T Industrial Panel PC stellt Intel Core i3/i5/i7 CPU, 19'' Display/Touch Screen, 3xSerial COM, 4xUSB 3.0, Dual LAN, SATA HDD
Die hohe Performance in einem kompakten Design beruht bei dem R19IV7T auf einem leistungsfähigen SBC Mainboard mit Unterstützung für die Intel Core i3/i5/i7 CPU Serie Ivy Bridge. Als Industrial Panel PC mit Metallchassis und 19'' Display ist der R19IV7T optional ebenfalls mit einem resistiven Touch Screen in dem nach IP65 abgeschirmten Front Bezel erhältlich.
Die Kombination eines Intel "Ivy Bridge" Core i3/i5/i7 Prozessors mit Taktfrequenzen bis zu 3.40 GHz und eines maximal 16 GB DDR3 RAM als Arbeitsspeicher ermöglicht dem R19IV7T eine hohe Effizienz und Rechenleistung mit skalierbaren Ressourcen. Für Speichermedien bietet der R19IV7T jeweils einen Kanal für SATA 2.0 und SATA 3.0 sowie zwei Mini PCI Express Extension Slots, von denen einer mSATA für kompakte SSD Module unterstützt. Mit einem PCI Express x16 Schacht ist der R19IV7T zudem auch mit sehr rechen- und datenaufwendigen Expansion Cards des aktuell schnellsten Standards kompatibel.
Als primäres Display verwendet der R19IV7T einen 19'' Bildschirm oder Touch Screen mit einer Super XGA Auflösung von 1280 x 1024 Bildpunkten und der überdurchschnittlichen Helligkeit von 400 cd/m². Als native Schnittstellen stehen serielle COM Ports für ein peripheres Device mit RS232/422/485 und zwei weitere mit RS232 zur Verfügung, die der R19IV7T um vier USB 3.0 Eingänge als digitale Interfaces ergänzt. Die Einbindung des R19IV7T in das LAN erfolgt einfach oder redundant mittels Dual LAN für Gigabit Ethernet auf zwei RJ45 Anschlüssen. Drahtloses WLAN 802.11 oder WWAN 3.5G UMTS/4G LTE gehören nicht zur Basisversion, kann der R19IV7T aber optional über Expansion Cards integrieren. Die Prozessoren der Reihe Intel Core i3/i5/i7 unterstützen ausnahmslos Independent Dual View, das der R19IV7T bei Bedarf durch einen analogen Grafikausgang in VGA DB-15 realisiert.
Für eine leichte Reinigung und den Betrieb in staubigen Umgebungen ist der R19IV7T an seiner Front nach dem internationalen Schutzlevel IP65 abgeschirmt. Die Energieversorgung erfolgt über einen Input für 12 Volt DC, wobei der R19IV7T bei Volllast und einer maximalen Hintergrundbeleuchtung 96 Watt Leistung aufnimmt. Als Betriebssystem dienen dem R19IV7T Microsoft Windows Embedded 7 oder 8 und Windows 10 IoT Enterprise. Zu den häufigen Aufgaben des R19IV7T zählen Prozessmanagement und Monitoring, industrielle Produktion mit IoT Unterstützung etwa in der Smart Factory oder Automation und technische Überwachung.
Dokumentation
R19IV7T-OFA1-Datasheet (PDF)
Größe
Gewicht
Bruttogewicht: 4 kgNettogewicht: 3 kg
