VOX-070-TS-EX2
7" TFT LCD Panel PC, resistive touch, Vortex86EX2 600MHz CPU, 1/2GB DDR3 RAM, 1xLAN, 5xCOM, 4xUSB, SD slot, 1x8-bit GPIO, 1xCAN, 1xPoE PWR, SIM, Audio, 12..36VDC-in, 0..50C, Optional Wide temp.
- Hersteller:
- ICOP
- Gehäuse:
- Metallgehäuse
- Bildschirmtyp:
- LCD TFT
- Diagonale:
- 7 "
- Maximale Auflösung:
- 800 x 480 Dots
- Touch Screen Art:
- resistiv
- Installierter Prozessor:
- Vortex86EX2
- Frequenz:
- 600 MHz
- Chipsatz:
- Vortex86 System-on-Chip
- Gehäuse:
- Metallgehäuse
- Einbaumöglichkeit:
- Panel, Wall
- Bildschirmtyp:
- LCD TFT
- Diagonale:
- 7 "
- Maximale Auflösung:
- 800 x 480 Dots
- Helligkeit:
- 400 Cd/m2 (1000 Cd/m2 Optional)
- Hintergrundbeleuchtung:
- LED
- Touch Screen Art:
- resistiv
- Installierter Prozessor:
- Vortex86EX2
- Socket:
- CPU onboard
- Frequenz:
- 600 MHz (Optional Slave CPU 400MHz)
- Chipsatz:
- Vortex86 System-on-Chip
- Speichertyp:
- DDR3 RAM
- Socket Typ:
- Verlötet
- Standard Onboard Speicher:
- 1 GB
- Bauweise:
- Onboard fixiert
- Maximum Speicher:
- 2 GB (Optional)
- ECC:
- No
- Grafikcontroller:
- integriert im Prozessor (GPU-A9160 Optional)
- SD Unterstützung:
- Yes (SDXC support)
- eMMC Unterstützung:
- Yes (Optional)
- eMMC Speicherkapazität:
- 4 GB
- COM gesamt:
- 5 (3x1.25mm 3-pin connector; 2x1.25mm 10-pin connector)
- RS-232:
- 5 (1x RS232/485)
- USB gesamt:
- 4 (4x1.25mm 5-pin connector)
- USB 2.0:
- 4
- Controller Typ:
- Intel i225IT
- Ethernet gesamt:
- 1 (1x1.25mm 8-pin connector)
- 10/100 Mbit/s:
- 1 (1xPoE PWR optional)
- Anzahl SIM Kartenhalter:
- Yes, 1, Micro-SIM
- CAN Port:
- 1 (1x1.25mm 3-pin connector)
- CAN Version:
- CAN 2.0A, CAN 2.0B
- GPIO:
- Yes (1x1.25mm 10-pin connector)
- Gesamtanzahl:
- 4
- Mini-PCIe/Mini Card:
- 4 (SIM support through MiniPCIe №1)
- Audio Ausgang:
- Line-Out (2x1.25mm 2-pin connector for L/R stereo)
- Audio Eingang:
- Line-in (1x1.25mm 4-pin connector for MIC)
- Typ:
- Lüfterlos
- LED:
- Power LED
- Eingangsspannung DC:
- 12 ... 36 V (1x2.0mm 4-pin connector)
- Energieverbrauch:
- 7 W
- Art der Spannungsversorgung:
- External power adapter AC/DC
- Betriebssystemkompatibilität:
- MS DOS, Windows Embedded Compact 7, Windows Embedded Standard 2009, Linux OS, FreeBSD, Windows Embedded CE, POSReady, QNX
- Temperatur:
- 0 ... 50 °C (Optional Wide temp.)
- Feuchtigkeit:
- 10 ... 90 % (Non-condensing)
- Breite:
- 186 mm
- Höhe:
- 121.05 mm
- Tiefe:
- 28.7 mm
- Name:
- ICOP

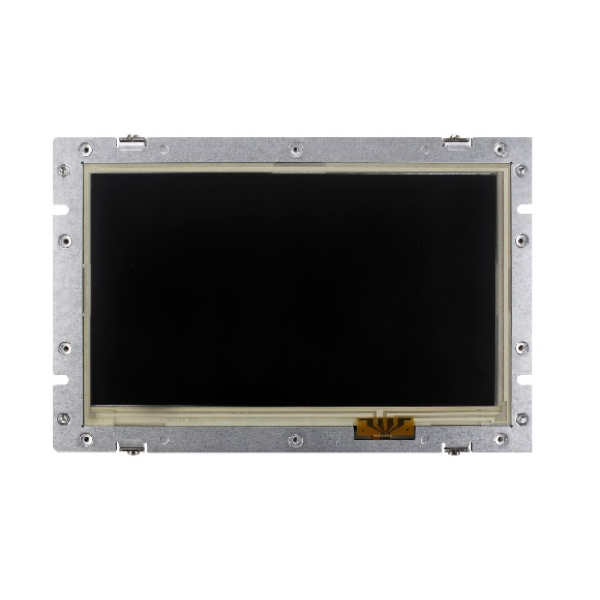

VOX-070-TS-EX2 Industrial Panel PC verwendet autonome CPU Cores, Dual Bios, 4xUSB, 5xCOM, 7'' Touch Screen, Open Frame Bezel
Das besondere Design des VOX-070-TS-EX2 Panel PC mit einem Open Frame Bezel an der Front und eine umfangreiche Auswahl an Headern auf der Rückseite des Mainboards schaffen einen vielseitigen Industrial Panel PC, der sich durch zahlreiche Merkmale und positive Eigenschaften wie robustes Design, niedriger Energieverbrauch und eine reichhaltige I/O auszeichnet.
Als Prozessor nutzt der industrielle Low Performance Panel PC VOX-070-TS-EX2 einen auf Effizienz und Stabilität optimierten Vortex86EX2 System-on-a-Chip (SoC) mit zwei vollständig autonom operierenden CPU Kernen. Diese können entweder für eine Trennung zwischen Betriebssystem und Nutzerspace dienen, um Verzögerungen bei zeitkritischen Prozessen auszuschließen, oder sogar zwei verschiedene und voneinander isolierte OS parallel auf jeweils einem dedizierten Core zu betreiben. Als Display verwendet der VOX-070-TS-EX2 ein 7'' LCD Touch Screen mit einem Bildformat in 16:9 und einer Auflösung 800 x 480 Punkten, die mit 400 cd/m² sowie optional 1000 cd/m² für den Einsatz in hellen Umgebungen zur Verfügung stehen.
Im Unterschied zu vollständig montierten Panel PC für eine unmittelbare Installation und direkte Einsatzbereitschaft erweist sich der VOX-070-TS-EX2 als deutlich flexibler. So bietet der Open Frame Computer auf seiner Rückseite eine Vielzahl von internen Headern, die weitgehende Individualisierung der Peripherie zulässt. Zu den Anschlüssen zählen unter anderem USB1 bis USB4, fünf Serial COM RS232, LAN und optionales Power over Ethernet (PoE). Für die direkte Interaktion mit externen Schaltkreisen besitzt der VOX-070-TS-EX2 eine 8 Biot GPIO sowie ein CAN Bus 2.0 A/B, der mit komplexen Strukturen und separaten Mikrocontrollern kommuniziert. Die schnelle Anbindung an die CPU schafft optimale Voraussetzungen, um zeitkritische Prozesse in Real Time Operation Systemen (RTOS) zu verwalten.
Für den Betrieb unter rauen Bedingungen unterstützt der VOX-070-TS-EX2 einen lüfterlosen Einsatz in einem weiten Temperaturbereich von -20° Celsius bis +70° Celsius und bietet die Option, in einem nach IP65 versiegelten Gehäuse zu operieren. Durch die Verbindung zwischen einem universellem Gehäuse, effizienter und skalierbarer Rechenleistung, einem robusten lüfterlosen Design und der vielseitigen I/O eröffnen sich dem VOX-070-TS-EX2 eine breite Möglichkeit für praktische Anwendungen: Darunter zählen zum Beispiel H2M und IoT zur lokalen Steuerung von Maschinen oder vernetzten Prozessen sowie Customer Terminals oder Infotainment in geschlossenen und öffentlichen Bereichen.
Größe
Gewicht
Bruttogewicht: 0.8 kgNettogewicht: 0.485 kg
