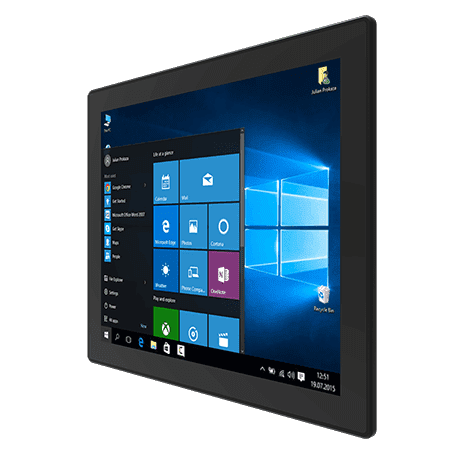

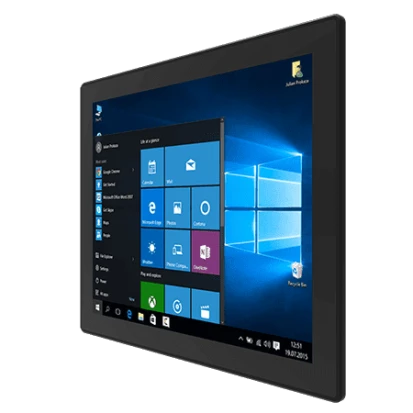

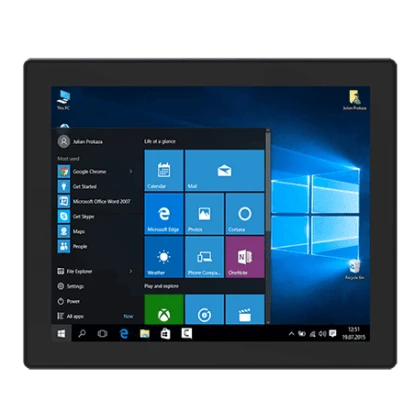

R19ITWS-MHA3-EX
19" Rugged Panel PC, C1D2/IECEx/ATEX Compliant, Full IP65, 1280x1024, 350cd/m2, PCAP Touch, Intel Core i5-1135G7 2.4GHz CPU, 4GB DDR4 RAM, 128GB NVMe SSD, DP, 3xCOM, 4xUSB 3.2, 2xGbE LAN, Audio, 2.5" Bay, 1xM.2 Key-E, 1xPCIe x16, 9-29VDC-in w/ PSU
- Hersteller:
- Winmate
- Gehäuse:
- Aluminiumgehäuse
- Schutzlevel Frontseite (Panel):
- IP65
- Bildschirmtyp:
- LCD TFT
- Diagonale:
- 19 "
- Maximale Auflösung:
- 1280 x 1024 Dots
- Touch Screen Art:
- kapazitiv
- Installierter Prozessor:
- Intel Core i5-1135G7
- Frequenz:
- 2.4 GHz
- Gehäuse:
- Aluminiumgehäuse
- Einbaumöglichkeit:
- Panel, Wall VESA 100
- Material Frontseite (Panel):
- Aluminium
- Schutzlevel Frontseite (Panel):
- IP65
- Bildschirmtyp:
- LCD TFT
- Diagonale:
- 19 "
- Maximale Auflösung:
- 1280 x 1024 Dots
- Helligkeit:
- 350 Nt
- Kontrastverhältnis:
- 1000 : 1
- Hintergrundbeleuchtung:
- LED
- Touch Screen Art:
- kapazitiv
- Multitouch:
- Yes
- CPU Generation/Familie:
- Tiger Lake
- Installierter Prozessor:
- Intel Core i5-1135G7
- Socket:
- FCBGA 1449
- Frequenz:
- 2.4 GHz
- Chipsatz:
- Intel SoC
- Speichertyp:
- DDR4 RAM
- Socket Typ:
- 2xSODIMM 260-pin
- Standard Onboard Speicher:
- 4 GB
- Bauweise:
- herausnehmbar
- Maximum Speicher:
- 32 GB
- ECC:
- No
- Grafikcontroller:
- integriert im Prozessor, Intel Iris Xe Graphics
- M.2 SSD Unterstützung:
- Yes
- Kapazität vorinstallierte M.2 SSD:
- 128 GB
- SATA 3 Channels:
- 1
- COM gesamt:
- 3
- RS-232:
- 1
- RS-232/422/485:
- 2 (Default RS232)
- COM-Anschluss:
- 3xDB9
- USB gesamt:
- 4
- USB 3.2:
- 4 (Gen 1)
- Controller Typ:
- Intel i211-AT 10/100/1000 Mbps, Intel i219-LM
- Ethernet gesamt:
- 2
- 10/100/1000 Mbit/s:
- 2
- Gesamtanzahl:
- 4
- PCI Express x16 Typ:
- 1xPCI Express x4
- Mini-PCIe/Mini Card:
- 1
- M.2:
- 2 (1x2280 Key-M for NVME SSD, 1x2230 Key-E for WiFi)
- Gesamtanzahl:
- 1
- 2.5" extern:
- 1
- Audio Ausgang:
- Line-Out
- Audio Eingang:
- Line-in
- Typ:
- Lüfterlos
- LED:
- Power LED
- Schalter:
- On/Off, 1xReset
- Schnittstellen:
- 3xDB9, 2xRJ45 Ethernet, 4xUSB, Audio, Display port, DC input (terminal block) (HDMI Optional)
- Eingangsspannung DC:
- 9 ... 29 V
- Art der Spannungsversorgung:
- External power adapter AC/DC
- Ausgangsleistung:
- 120 W
- Ausgangsspannung DC:
- 12 ... 12 V
- Betriebssystemkompatibilität:
- Ubuntu, Windows 11
- Temperatur:
- -20 ... 60 °C
- Feuchtigkeit:
- 10 ... 90 % (Non-condensing)
- Breite:
- 445.7 mm
- Höhe:
- 370.5 mm
- Tiefe:
- 93.8 mm
- Zertifizierungen:
- CE, FCC
- Öl und Gas:
- Class I Div.2 Groups A, B, C, D
- Explosionsschutz:
- IECEx, ATEX Zone 2 Group II
- Name:
- Winmate
R19ITWS-MHA3-EX Industrie HMI 19'' Panel PC verwendet Intel i5 Core, bis 64 GB DDR4 RAM, Rugged Fanless Design, 4xUSB
Durch eine Zertifizierung entsprechend anspruchsvollen Standards wie zu Beispiel C1D2 und ATEX Zone 2 qualifiziert sich der Industrial Panel PC R19ITWS-MHA3-EX für den Einsatz in extremen Umgebungen und überzeugt unter diesen Voraussetzungen durch eine flexible Ausstattung der Hardware, die eine weitreichende Individualisierung der Schnittstellen und der Performance erlaubt.
Als primärer Prozessor verwendet der R19ITWS-MHA3-EX eine aus dem mobilen Segment für Mikrochips stammende Intel Core i5-1135G7 CPU. Sie liefert bei einer außergewöhnlich niedrigen Verlustleistung von weniger als 28 Watt TDP-UP und 12 Watt TDP-DOWN eine maximale Rechenleistung von 2.40 GHz auf bis zu vier physischen Kernen und acht virtuell arbeitenden Threads. Für den Arbeitsspeicher und dauerhafte Laufwerke stellt der R19ITWS-MHA3-EX einen extern zugänglichen 2.5'' Drive Bay, ein M.2 NVMe Expansion Slot und zwei Speicherbänke mit bis zu 64 GB DDR4 RAM Kapazität zur Verfügung.
Als Industrial Panel PC unterscheidet sich der R19ITWS-MHA3-EX von vielen seiner Konkurrenten unter anderem durch eine sehr hohe Anzahl von Expansion Ports, die neben Mini Card und M.2 Key Slot E und M ebenfalls einen PCI Express Slot x16 einschließt. Das ermöglicht die Erweiterung der Hardware um unterschiedliche, anspruchsvolle Schnittstellen inklusive externer GPU oder autonomen Coprozessoren für AI Applikationen und neuronale Netzwerke. Die Ausgabe der nativen I/O und der Anschluss einfacherer Peripherie über das PnP-Interface erfolgt über vierfaches USB 3.2, Serial COM in doppeltem RS232/422/485 sowie einmal RS232.
Trotz seines lüfterlosen Designs ist der R19ITWS-MHA3-EX auf einen Betrieb unter extremen Umweltbedingungen ausgelegt und unter anderem entsprechend den Standards C1D2 für gefährliche Umgebungen, ATEX 2 in explosiven Zonen und IECEx bei Feuergefahr oder direktem Kontakt mit anderen aggressiven Chemikalien und Lösungsmitteln zertifiziert. Gemäß diesen überdurchschnittlichen Anforderungen widersteht der Industrie Panel PPC R19ITWS-MHA3-EX ebenfalls extremen Temperaturen von -20° Celsius bis +60° Celsius und ist an seiner Vorderseite vollständig nach IP65 gegen das Eindringen von Staub, Feuchtigkeit oder Reinigungsmitteln versiegelt. Zu den wichtigsten Einsatzgebieten des R19ITWS-MHA3-EX zählen der Anlagen- und Maschinenbau, weitere Optionen eröffnen sich zusätzlich in Rubriken wie Infotainment, Digital Surveillance oder SCADA- und H2M-Terminals in der Industrie.
Größe
Gewicht
Bruttogewicht: 11.8 kgNettogewicht: 10.4 kg
