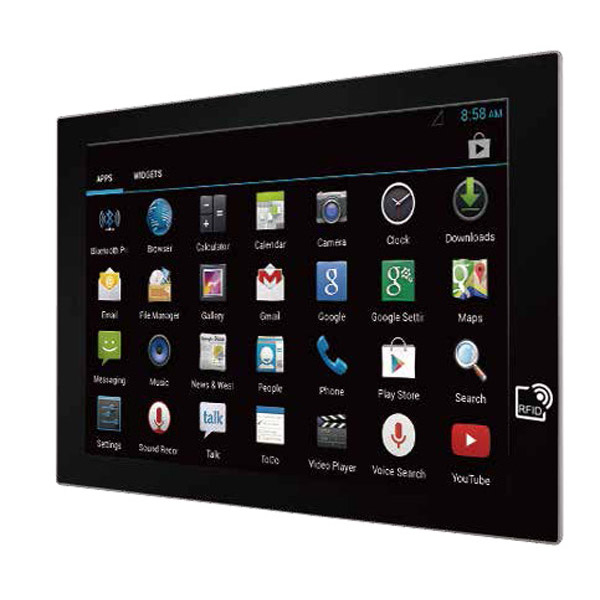

R15FA3S-PCC3-POE
15" Fanless Panel PC, S Series, IP65 Front, 1024x768, 300 cd/m2, NXP i.MX6 Dual-Core 1.0GHz CPU, 1GB RAM, 16GB eMMC, RFID Opt., 1xMicroHDMI Opt., 1xCOM, 1xCAN, 1xMiniUSB, 1xUSB OTG, 1xUSB 2.0, 1xGbE PoE LAN, 1xMicroSD, 1xmPCIe, 12VDC-in w/ PSU
- Hersteller:
- Winmate
- Schutzlevel Frontseite (Panel):
- IP65
- Diagonale:
- 15 "
- Maximale Auflösung:
- 1024 x 600 Dots
- Touch Screen Art:
- kapazitiv
- Installierter Prozessor:
- ARM Cortex A9
- Frequenz:
- 1.83 GHz
- Speichertyp:
- LPDDR3
- Standard Onboard Speicher:
- 1 GB
- Einbaumöglichkeit:
- Panel, Wall VESA 100
- Schutzlevel Frontseite (Panel):
- IP65
- Diagonale:
- 15 "
- Maximale Auflösung:
- 1024 x 600 Dots
- Helligkeit:
- 250 Cd/m2
- Kontrastverhältnis:
- 700 : 1
- Touch Screen Art:
- kapazitiv
- Multitouch:
- Yes
- Installierter Prozessor:
- ARM Cortex A9
- Frequenz:
- 1.83 GHz
- Speichertyp:
- LPDDR3
- Standard Onboard Speicher:
- 1 GB
- Maximum Speicher:
- 2 GB
- Vorinstallierte Speicherkapazität:
- 8 GB (8 GB eMMC FLASH)
- microSD Socket:
- Yes
- eMMC Unterstützung:
- Yes
- eMMC Speicherkapazität:
- 8 GB
- COM gesamt:
- 1
- RS-232/422/485:
- 1
- USB gesamt:
- 2
- USB 2.0:
- 1
- Ethernet gesamt:
- 1
- 10/100/1000 Mbit/s:
- 1
- PoE+ 10/100/1000 Mbit/s:
- 1
- CAN Port:
- 1
- Schnittstellen:
- 2xUSB, DC Input, Micro HDMI
- Eingangsspannung DC:
- 12 ... 12 V
- Temperatur:
- -20 ... 60 °C
- Breite:
- 363.4 mm
- Höhe:
- 277.9 mm
- Tiefe:
- 44.5 mm
- Name:
- Winmate
HMI-S Series Industrielle Panel PC besitzt ARM CPU, bis 4 GB RAM, 16 GB eMMC, 7'' bis 15'' Touchscreen, PoE
Die HMI-S Series umfasst eine Reihe von Industrial Panel PC mit einer Diagonale zwischen 7'' und 15.6'', die speziell für die Automation und die H2M Kommunikation in der Industrie oder Gebäuden entwickelt wurden. Für eine geringe Energieaufnahme, die eine Stromversorgung ausschließlich über PoE LAN ermöglicht, verwenden die lüfterlosen Industrie Computer effiziente Hardware wie ARM CPU.
Als Prozessor bietet die HMI-S Series eine Wahl zwischen einem 1 GHz Dual oder Quad Core ARM Cortex-A9 und einem kombinierten ARM Cortex-A72/A-53 Quad Core CPU mit 2.0 GHz Taktfrequenz. Der Arbeitsspeicher besteht aus einem 1 GB bis 4 GB LPDDR3 RAM, so dass sich insgesamt eine skalierbare Performance für einen optimierten Kosten-Nutzen-Faktor ergibt. Als primäres Speichermedium nutzt der Fanless Panel PC ein 16 GB eMMC Flashlaufwerk, dessen Kapazität der Anwender durch eine Micro SD für Nutzerdaten erweitern kann. Durch seine Flexibilität und modulare Erweiterung für eine individuelle Zugriffskontrolle bietet die Reihe der Low Energy Panel PC eine ausgezeichnete Basis für intelligente Systeme bei zentralen oder lokalen Prozessen.
Folgende Konfigurationen sind weiterhin erhaltlich:
| Model | Display | CPU |
| W07IB3S-PCO1AC-POE | 7" TFT LCD, 1024 x 600, 1000 cd/m2, P-CAP Multi-Touch | Intel Celeron Bay Trail-M N2930 1.83GHz |
| W07IB3S-PCO1-POE | 7" TFT LCD, 1024 x 600, 1000 cd/m2, P-CAP Multi-Touch | Intel Celeron Bay Trail-M N2930 1.83GHz |
| W07FA3S-PCO1-POE | 7" TFT LCD, 1024 x 600, 1000 cd/m2, P-CAP Multi-Touch | Freescale Cortex A9 i.MX6 Dual Core 1GHz |
| W07FA3S-PCO1AC-POE | 7" TFT LCD, 1024 x 600, 1000 cd/m2, P-CAP Multi-Touch | Freescale Cortex A9 i.MX6 Dual Core 1GHz |
| W10IB3S-PCH2-POE | 10.1" TFT LCD, 1280 x 800, 350 cd/m2, P-CAP Multi-Touch | Intel Celeron Bay Trail-M N2930 1.83GHz |
| W10IB3S-PCH2AC | 10.1" TFT LCD, 1280 x 800, 350 cd/m2, P-CAP Multi-Touch | Intel Celeron Bay Trail-M N2930 1.83GHz |
| W10FA3S-PCH2AC | 10.1" TFT LCD, 1280 x 800, 350 cd/m2, P-CAP Multi-Touch | Freescale Cortex A9 i.MX6 Dual Core 1GHz |
| W10FA3S-PCH2-POE | 10.1" TFT LCD, 1280 x 800, 350 cd/m2, P-CAP Multi-Touch | Freescale Cortex A9 i.MX6 Dual Core 1GHz |
| R15IB3S-PCC3-POE | 15" TFT LCD, 1024 x 768, 250 cd/m2, P-CAP Multi-Touch | Intel Celeron Bay Trail-M N2930 1.83GHz |
| R15FA3S-PCC3-PoE | 15" TFT LCD, 1024 x 768, 250 cd/m2, P-CAP Multi-Touch | Freescale Cortex A9 i.MX6 Dual Core 1GHz |
Als Touch Screen setzen die Panel PC auf eine projiziert-kapazitive Technologie mit Multitouch für mindestens vier Berührungspunkte. Unabhängig von der Variante des Prozessors stehen Modelle mit einer Diagonale von 7'' über 10.1'' bis 15'' zur Verfügung, die eine Auflösung zwischen 1024 x 600 Pixeln und 1280 x 800 Bildpunkten verwenden. Für Außenstandorte und Umgebungen mit direktem Sonnenlicht existieren leuchtstarke Varianten, die statt einer Helligkeit von 350 cd/m² eine regelbare Lumineszenz bis 1000 cd/m² anbieten. Die Schnittstellen sind weitgehend standardisiert und schließen bei jedem Industrial Panel PC der HMI-S Series Anschlüsse für USB sowie USB-OTG, Serial COM RS232/422/485 und in vielen Fällen CAN Bus ein. Optionen beinhalten unter anderem eine 2 MP Frontkamera für Videotelefonie oder einen HF RFID Reader für drahtlose Informationsübertragung und Nutzeridentifizierung.
Ein Merkmal der energieeffizienten Produktreihe ist die Möglichkeit zur externen Stromversorgung mittels PoE IEEE 802.3at über den Gigabit Ethernet LAN Port. Dies ermöglicht eine schnelle und komfortable Montage mit einer minimalen Kabelführung. Das Front Panel inklusive des Touch Screens ist entsprechend dem internationalen Schutzlevel IP65 versiegelt, um ein Eindringen von Flüssigkeiten beispielsweise bei der Reinigung zu verhindern. Das True Flat Design von Bildschirm und Body entspricht sowohl ästhetischen Ansprüchen in repräsentativen Räumen wie den Anforderungen für eine Montage auf einem kleinen Raum. Typische Szenarien für den Einsatz der HMI-S Series bestehen aus Automation von industrieller Produktion, Gebäuden oder Räumen, lokale oder zentrale H2M Kommunikation und reicht bis zu verteiltem Infotainment oder nutzerbasierte Zugriffskontrolle beispielsweise als Point-of-Sale (PoS).
Größe
Gewicht
Bruttogewicht: 4.3 kgNettogewicht: 3.5 kg
