PIO-821HU

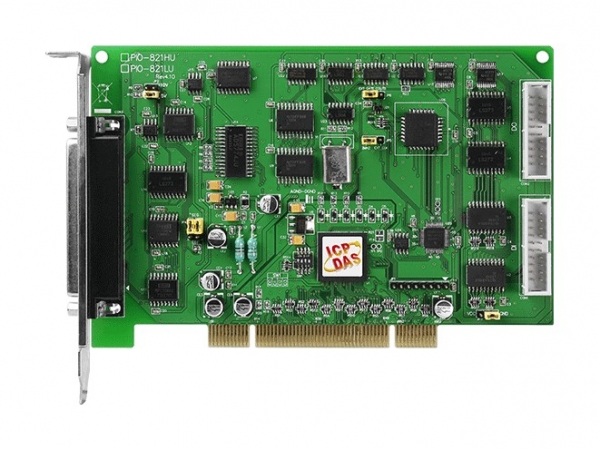

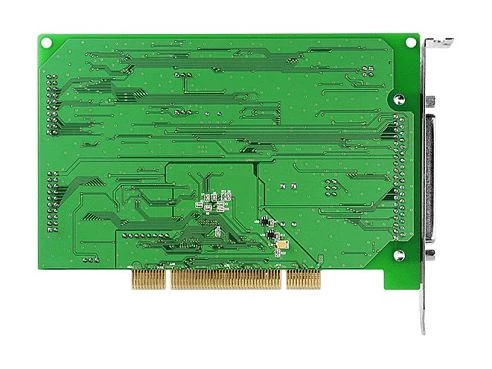

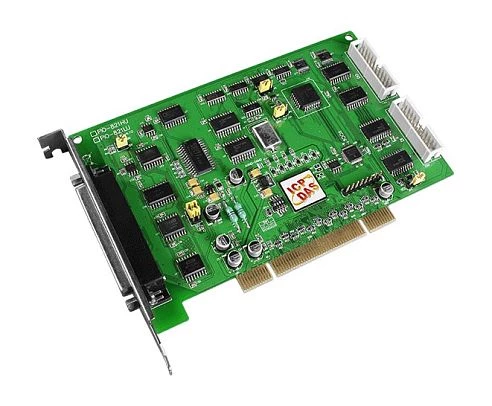

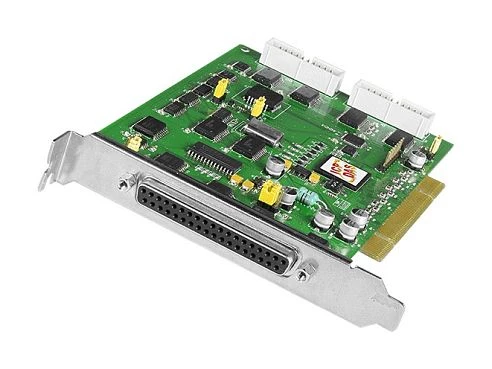

PIO-821HU

ICP DAS
ART. NR.:: 06841900
Multifunction Universal PCI Adapter, 16SE/8D ADC, 1 DAC, 16DI, 16DO, Timer
Preis auf Anfrage
Verfügbar
Verfügbar

Systemarchitektur
Systembus
Universal PCI
Analog Eingang
Anzahl
16
Single-Ended
16
Differential
8
Anzahl der Bits
12 Bit
Abtastfrequenz
45000 Hz
Spannungseingang
+/-50 mV, +/-500 mV, +/-5 V, +/-5 mV
Analog Ausgang
Anzahl
1
Spannungsbereich
0...5 V, 0...10 V
Digital Eingang
Gesamtanzahl
16
Pegel der Logik "0"
0~0.8 V
Pegel der Logik "1"
2~5 V
Anzahl
3
Zählerbereich
16 Bit
Max. Frequenz
10 kHz
Digital Ausgang
Gesamtanzahl
16
Ausgangsspannung
0~5 V
Max. Ausgangsstrom
2.4 mA
Schnittstellen
Intern
2x20-pin box header
Schnittstellen
DB37 Female
Software
Betriebssystemkompatibilität
Linux kernel 2.6, Windows XP, Windows 7, Windows 8, Windows Vista
Entwicklung Software
LabVIEW, BCB, Delphi, MATLAB, VC, VB
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
0.53 kg
Nettogewicht
0.21 kg
