PCI-822LU

PCI-822LU

ICP DAS
ART. NR.:: 05641000

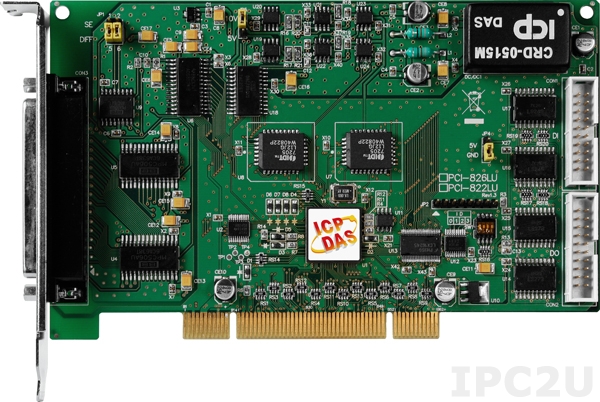

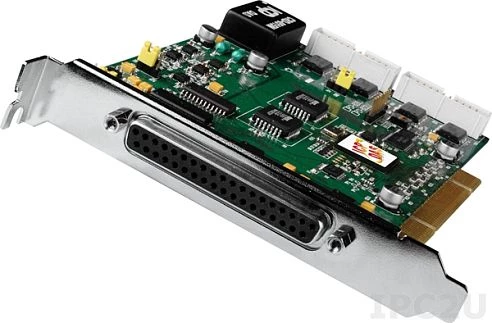

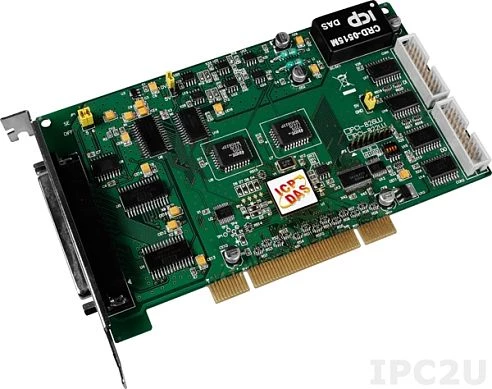

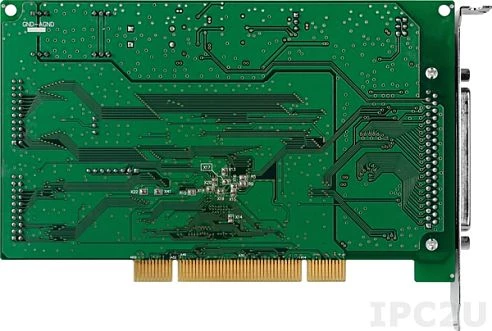

Universal PCI, 250 kS/s, 32/16-ch 12-bit AI, 2-ch 16-bit AO, 32-ch Programmable DIO, Cable Socket CA-4002
Preis auf Anfrage
Verfügbar
Verfügbar

Systemarchitektur
Systembus
Universal PCI
Analog Eingang
Anzahl
32
Single-Ended
32
Differential
16
Anzahl der Bits
12 Bit
Abtastfrequenz
250000 Hz
Spannungseingang
+/-1.25 V, +/-2.5 V, +/-5 V, +/-10 V
Analog Ausgang
Anzahl
2
Spannungsbereich
0...5 V, 0...10 V, +/-5 V, +/-10 V
Digital Eingang / Ausgang
Gesamtanzahl
32
Digital Eingang
Gesamtanzahl
32
Pegel der Logik "0"
0~0.4 V
Pegel der Logik "1"
2~5 V
Digital Ausgang
Gesamtanzahl
32
Ausgangsspannung
0~5 V
Max. Ausgangsstrom
0.8 mA
Schnittstellen
Intern
2x20-pin box header
Schnittstellen
DB37 Female
Software
Betriebssystemkompatibilität
Linux kernel 2.6, Windows XP, Windows 7, Windows Vista
Entwicklung Software
LabVIEW, BCB, Delphi, VC, VB
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
0.5 kg
Nettogewicht
0.2 kg
Systemarchitektur
Systembus
Universal PCI
Analog Eingang
Anzahl
32
Single-Ended
32
Differential
16
Anzahl der Bits
12 Bit
Abtastfrequenz
250000 Hz
Spannungseingang
+/-1.25 V, +/-2.5 V, +/-5 V, +/-10 V
Analog Ausgang
Anzahl
2
Spannungsbereich
0...5 V, 0...10 V, +/-5 V, +/-10 V
Digital Eingang / Ausgang
Gesamtanzahl
32
Digital Eingang
Gesamtanzahl
32
Pegel der Logik "0"
0~0.4 V
Pegel der Logik "1"
2~5 V
Digital Ausgang
Gesamtanzahl
32
Ausgangsspannung
0~5 V
Max. Ausgangsstrom
0.8 mA
Schnittstellen
Intern
2x20-pin box header
Schnittstellen
DB37 Female
Software
Betriebssystemkompatibilität
Linux kernel 2.6, Windows XP, Windows 7, Windows Vista
Entwicklung Software
LabVIEW, BCB, Delphi, VC, VB
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
0.5 kg
Nettogewicht
0.2 kg
Systemarchitektur
Systembus
Universal PCI
Analog Eingang
Anzahl
32
Single-Ended
32
Differential
16
Anzahl der Bits
12 Bit
Abtastfrequenz
250000 Hz
Spannungseingang
+/-1.25 V, +/-2.5 V, +/-5 V, +/-10 V
Analog Ausgang
Anzahl
2
Spannungsbereich
0...5 V, 0...10 V, +/-5 V, +/-10 V
Digital Eingang / Ausgang
Gesamtanzahl
32
Digital Eingang
Gesamtanzahl
32
Pegel der Logik "0"
0~0.4 V
Pegel der Logik "1"
2~5 V
Digital Ausgang
Gesamtanzahl
32
Ausgangsspannung
0~5 V
Max. Ausgangsstrom
0.8 mA
Schnittstellen
Intern
2x20-pin box header
Schnittstellen
DB37 Female
Software
Betriebssystemkompatibilität
Linux kernel 2.6, Windows XP, Windows 7, Windows Vista
Entwicklung Software
LabVIEW, BCB, Delphi, VC, VB
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
0.5 kg
Nettogewicht
0.2 kg
Systemarchitektur
Systembus
Universal PCI
Analog Eingang
Anzahl
32
Single-Ended
32
Differential
16
Anzahl der Bits
12 Bit
Abtastfrequenz
250000 Hz
Spannungseingang
+/-1.25 V, +/-2.5 V, +/-5 V, +/-10 V
Analog Ausgang
Anzahl
2
Spannungsbereich
0...5 V, 0...10 V, +/-5 V, +/-10 V
Digital Eingang / Ausgang
Gesamtanzahl
32
Digital Eingang
Gesamtanzahl
32
Pegel der Logik "0"
0~0.4 V
Pegel der Logik "1"
2~5 V
Digital Ausgang
Gesamtanzahl
32
Ausgangsspannung
0~5 V
Max. Ausgangsstrom
0.8 mA
Schnittstellen
Intern
2x20-pin box header
Schnittstellen
DB37 Female
Software
Betriebssystemkompatibilität
Linux kernel 2.6, Windows XP, Windows 7, Windows Vista
Entwicklung Software
LabVIEW, BCB, Delphi, VC, VB
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
0.5 kg
Nettogewicht
0.2 kg

Dokumente
Datasheet_PCI_822LU_PCI_826LU__36294139.pdf PCI_822LU_Usermanual__31271560.pdf Quick_Start_PCI_822LU__36392300.pdf User_Manual_DLL_PCI_822LU__36392301.pdf
Dokumente
Datasheet_PCI_822LU_PCI_826LU__36294139.pdf PCI_822LU_Usermanual__31271560.pdf Quick_Start_PCI_822LU__36392300.pdf User_Manual_DLL_PCI_822LU__36392301.pdf
Dokumente
Datasheet_PCI_822LU_PCI_826LU__36294139.pdf PCI_822LU_Usermanual__31271560.pdf Quick_Start_PCI_822LU__36392300.pdf User_Manual_DLL_PCI_822LU__36392301.pdf
Dokumente
Datasheet_PCI_822LU_PCI_826LU__36294139.pdf PCI_822LU_Usermanual__31271560.pdf Quick_Start_PCI_822LU__36392300.pdf User_Manual_DLL_PCI_822LU__36392301.pdf
