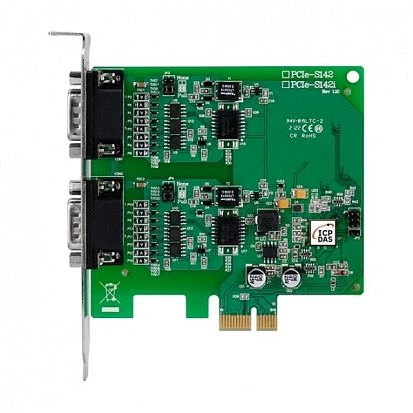

PCIe-S142i

PCIe-S142i PCI Express x1 Card bietet 2 serielle COM RS422/485, Short Size Format, 3 kV Isolation, 300 - 921.600 bps

Mit der PCIe-S142i PCI Express x1 Card eröffnet sich die Möglichkeit, Embedded PC und Industrial Computer oder Server komfortabel über einen Erweiterungsslot in PCI Express durch zwei zusätzlichen serielle COM RS422/485 Schnittstellen mit einer elektrischen Isolierung zu ergänzen, um Peripheriegeräte zu kontrollieren, zu steuern oder direkt über den seriellen Port zu programmieren.

Die Kommunikation über serielles COM spielt für Desktop PCs heute lediglich eine untergeordnete Rolle - bei industriellen H2M und M2M Applikationen sowie Embedded PC erweist sie sich hingegen nach wie vor als unverzichtbar und dient als Interface auf der unteren Ebene von Hardware. Das PCIe-S142i stellt eine Extension Card in dem weitverbreiteten Format PCI Express x1 und weist eine kompakte Bauweise auf, die die Installation in Half Size oder Short Expansion Slots etwa bei Rugged Embedded PC erlaubt. Sie stellt zwei Ausgänge für RS422 Full Duplex oder RS485 Half Duplex zur Verfügung und nutzt als Verbindung den Standard DB-9 Male Anschluss für die Kommunikation zwischen Industrie PC und Endgerät.

Die Erweiterungskarte PCIe-S142i verwendet eine automatisch oder manuell definierte Bandbreite zwischen 300 Baud und 921.600 bps, um eine umfassende Kompatibilität mit diversen Geräten zu gewährleisten und gleichzeitig einen schnellen wie sicheren und stabilen Datenaustausch zwischen den beiden beteiligten Geräten zu ermöglichen. Als Betriebssystem unterstützt sie sowohl gängige Versionen zwischen Microsoft Windows XP und 10 sowie Linux mit einem Kernel 2.4X oder höher und ist sowohl mit Varianten von 32 Bit und 64 Bit kompatibel. Die Integration in Real Time Operation Systems (RTOS) für Datenakquisition, Statusanalyse und Maschinensteuerung mit minimaler Latenz nahezu in Echtzeit ist ebenfalls möglich und wird durch das universelle Design des PCIe-S142i erleichtert.

Für den Einsatz unter harschen Bedingungen toleriert die PCI Express Expansion Card PCIe-S142i einen weiten Temperaturbereich von 0° Celsius bis +60° Celsius ohne aktive Kühlung oder freier Zirkulation der Luft und verzichtet auf mechanische Komponenten, die durch starke Erschütterung und wiederkehrende oder dauerhafte Vibrationen beeinträchtigt werden könnten. Darüber hinaus sind die einzelnen Leitungen über integrierte Schutzkreisläufe individuell gegen Spannungen bis zu 3000 VDC isoliert und verhindern somit eine Beschädigung der angeschlossenen Geräte oder Industrial PC durch Fehlschaltungen, Kurzschlüsse, Induktion oder anders hervorgerufene Schwankungen und Spitzen der Signalspannung. Zu den Einsatzgebieten des PCIe-S142i gehören unter anderem die Robotik, Programmierung externer Maschinen und Fertigungsverfahren, Datenakquisition und Statusmonitoring sowie die automatisierte oder manuelle Steuerung von digitalen Controllern und Mikrochips.
