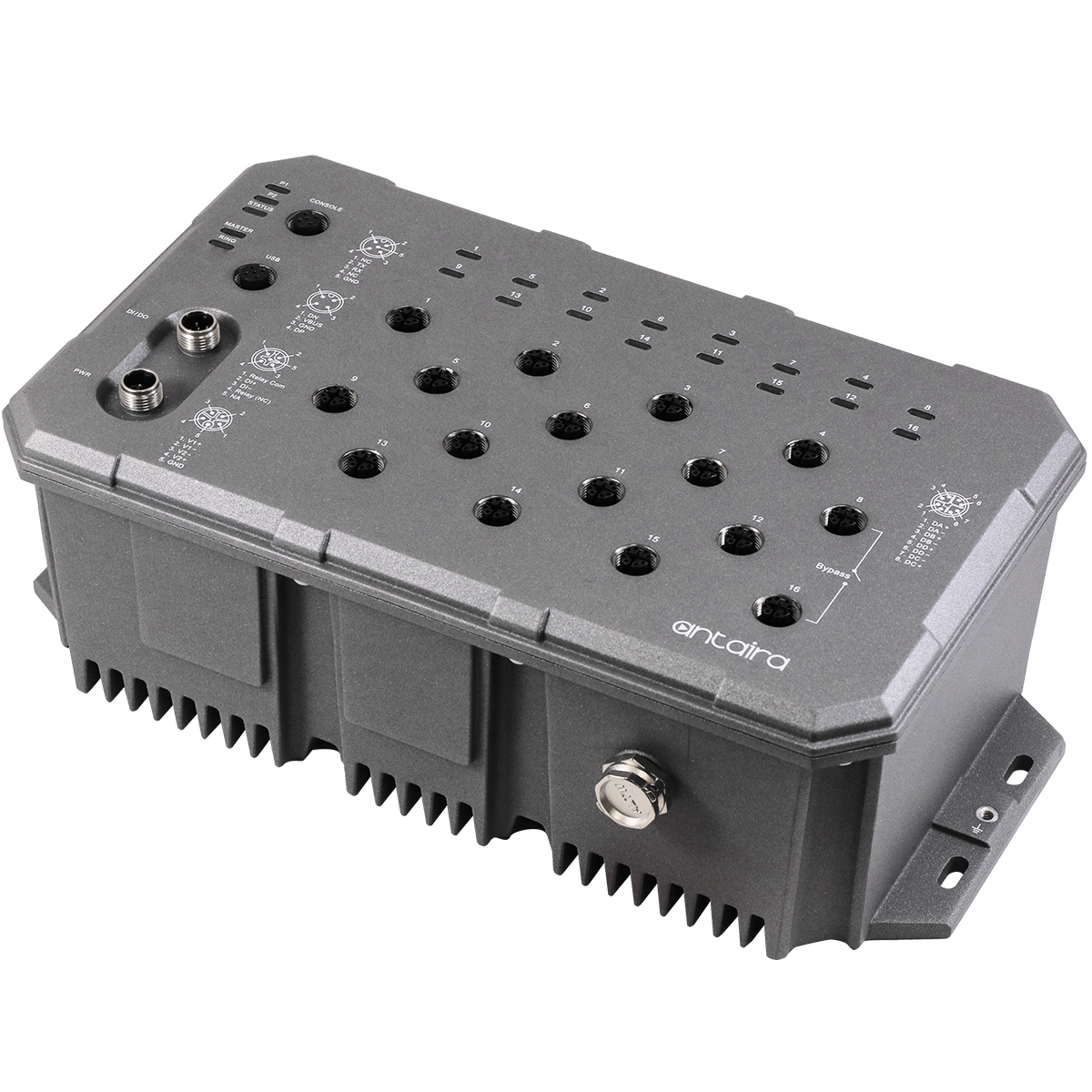

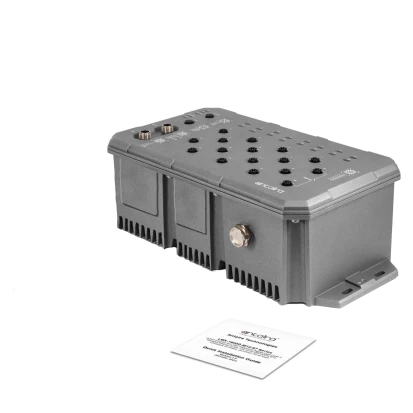

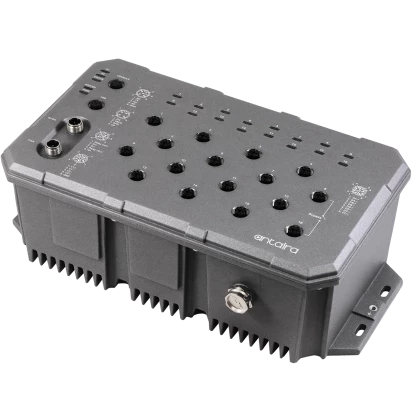

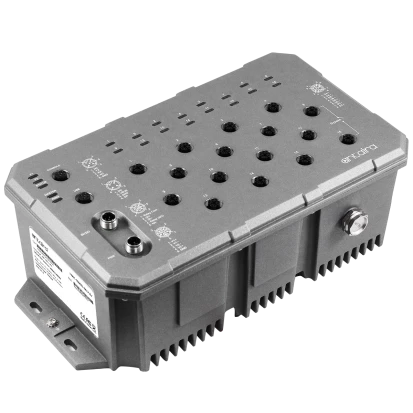

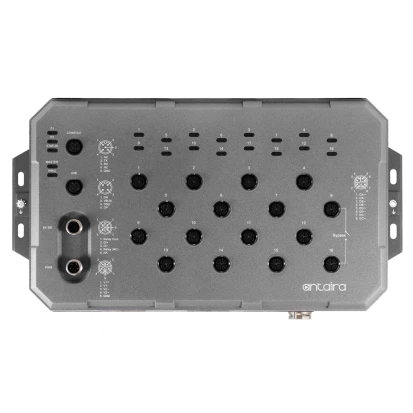

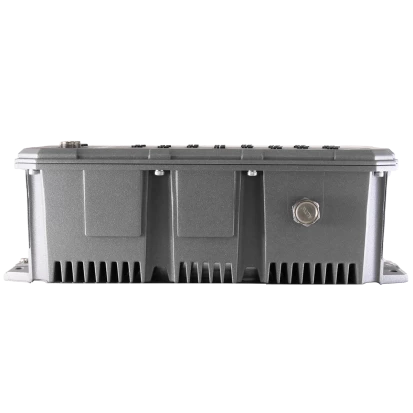

LMX-1600G-M12-67
Der Antaira LMX-1600G-M12-67 ist ein 16-Port IP67 Industrie-Gigabit-Switch mit M12-X-coded-Steckern und Light Layer 3 Management, mit G.8032 ERPS Ring Protection und Sub-50-ms-Recovery — gebaut für Outdoor-Maschinen, Bahnstrecken, Bergbau und Hafeninstallationen, wo IP20/IP40-Switches Wasser, Staub und Stöße nicht überstehen. Alle 16 Ports verwenden IEC-61076-2-109-X-coded-M12-Push-Lock-Stecker, die IP67 ohne Dichtungsmanschetten oder Staubkappen halten. SNMP v3, RADIUS, TACACS+, SSH und SSL erfüllen IEC-62443-Zugriffskontrollanforderungen.
Key Features
- 16× M12 X-coded GbE: Der Industriestandard-Stecker für IP67-Gigabit-Ethernet — formschlüssige Push-Lock-Verriegelung unter Vibration, Feldanschluss mit Handschuhen, keine RJ45-Adapter.
- IP67-Gehäuse: Staubdicht und 1 m Untertauchen für 30 Minuten — direkte Installation in der Umgebung ohne Schutzgehäuse.
- G.8032 ERPS v2, <50 ms: Deterministische Ring-Recovery unabhängig von der Ringgröße — innerhalb des Timeouts von PROFINET/EtherNet/IP; STP/RSTP/MSTP für Nicht-Ring-Topologien.
- Light Layer 3 + Enterprise Security: IPv4 Static Routing zwischen VLANs macht den Router an jedem Feldschrank überflüssig; SNMP v1/v2c/v3, RADIUS, TACACS+, SSH, SSL, 802.1X, ACL und Port Security ab Werk aktiviert.
- Redundante Stromversorgung + Fail-Relais: Duale Eingänge mit Trockenkontakt-Alarmausgang melden Versorgungsausfälle an unbemannten Standorten, bevor die Konnektivität verloren geht; −10 °C bis +65 °C (Standard) / −40 °C bis +70 °C (-T); 5 Jahre Garantie.
Modellvarianten
| Modell | Betriebstemperatur | Ports | Redundanz |
|---|---|---|---|
| LMX-1600G-M12-67 | −10 °C bis +65 °C | 16× M12 X-coded GbE, IP67 | ERPS v2, STP/RSTP/MSTP |
| LMX-1600G-M12-67-T | −40 °C bis +70 °C | 16× M12 X-coded GbE, IP67 | ERPS v2, STP/RSTP/MSTP |
Use Cases
Bau- und Bergbaumaschinen-Netzwerke
Kamera-, Steuerungs- und Telematiksysteme auf der Maschine sind M12-verkabelt und Schlamm, Waschzyklen und Vibration ausgesetzt — der LMX-1600G-M12-67 verbindet sie alle vom Haupt-Elektronikraum aus ohne zusätzliches Gehäuse.
Bahnstrecken- und On-Board-Switching
M12 X-coding ist der Steckerstandard des europäischen streckenseitigen Ethernets; ERPS liefert die Sub-50-ms-Redundanz, die in der Nähe von Sicherheitssystemen erwartet wird, und die -T-Variante deckt den EN-50155-relevanten Temperaturbereich ab.
Hafen-, Werft- und Verkehrsinfrastruktur
Kran-, AGV- und CCTV-Netzwerke in Salznebel- und Abspritz-Umgebungen verbinden nativ über M12, mit VLAN-Segmentierung zwischen Terminal- und Management-Netzwerken; ERPS-Ringe überstehen Kabelfehler und Static L3 Routing verbindet Feld-Subnetze mit der Leitzentrale ohne Router pro Schrank.
FAQ
Was ist M12 X-coding?
Der IEC-61076-2-109-Steckerstandard für Gigabit Ethernet (1000BASE-T) über M12 — ein kodierter 8-Pin-Stecker, der im gesteckten Zustand IP67 hält, ohne die Dichtungsmanschetten, die RJ45 in nassen Umgebungen benötigt. Nur X-coded-Kabelkonfektionen passen auf X-coded-Ports.
Was bedeutet "Light Layer 3"?
IPv4 Static Routing zwischen VLANs zusätzlich zum vollen L2-Management. Dynamische Routing-Protokolle (OSPF, BGP) sind nicht enthalten — Static Routing deckt die meisten Inter-VLAN-Anforderungen im Feld bei geringeren Kosten und Komplexität ab.
Was unterscheidet die Modelle -67 und -67-T?
Nur die Betriebstemperatur: −10 °C bis +65 °C Standard gegenüber −40 °C bis +70 °C bei der -T-Variante — empfohlen für nordische, Höhen- und Arktis-Deployments.
Welche Redundanzprotokolle werden unterstützt?
G.8032 ERPS v2 mit Sub-50-ms-Recovery, plus IEEE 802.1D STP, 802.1w RSTP und 802.1s MSTP für Nicht-Ring- und Legacy-Topologien.
