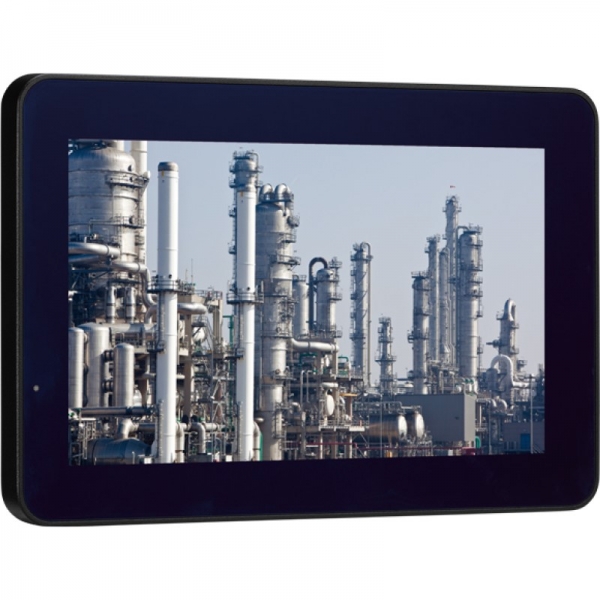

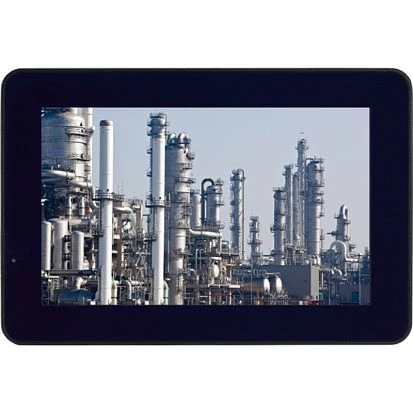

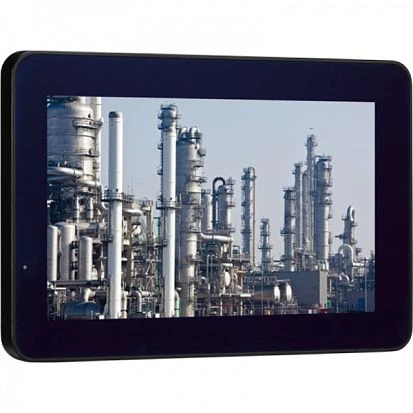

IPPC-0811-B01
8" WVGA LED Panel PC, 800x480, 600cd/m2, Capacitive Touch Screen, Intel Atom E3845 1.91GHz CPU, 4GB DDR3L, 64GB mSATA, miniDP, 4xGbE LAN, 1xCOM, 1x USB3.0, 1x USB2.0, 24V DC-In, IP65 front
- Hersteller:
- NEXCOM
- Gehäuse:
- Metallgehäuse mit Aluminium-Kühlkörper
- Schutzlevel Frontseite (Panel):
- IP65
- Schutzlevel Gehäuse:
- IP20
- Bildschirmtyp:
- LCD TFT
- Diagonale:
- 8 "
- Maximale Auflösung:
- 800 x 480 Dots
- Touch Screen Art:
- kapazitiv
- Installierter Prozessor:
- Intel Atom E3845
Spezifikationen
Aufbau
- Gehäuse:
- Metallgehäuse mit Aluminium-Kühlkörper
- Einbaumöglichkeit:
- Einbau, Panel, Wall, Wall VESA 75
- Schutzlevel Frontseite (Panel):
- IP65
- Schutzlevel Gehäuse:
- IP20
Display
- Bildschirmtyp:
- LCD TFT
- Diagonale:
- 8 "
- Maximale Auflösung:
- 800 x 480 Dots
- Seitenverhältnis:
- 16:9
- Helligkeit:
- 600 Nt
- Kontrastverhältnis:
- 600 : 1
- Hintergrundbeleuchtung:
- LED
Touch Screen
- Touch Screen Art:
- kapazitiv
- Multitouch:
- Yes
CPU
- Installierter Prozessor:
- Intel Atom E3845
- Socket:
- CPU onboard
- Frequenz:
- 1.91 GHz
Speicher
- Speichertyp:
- DDR3L 1866
- Socket Typ:
- 1xSODIMM 204pin
- Standard Onboard Speicher:
- 4 GB
- Bauweise:
- herausnehmbar
- Maximum Speicher:
- 4 GB
Grafik
- Grafikcontroller:
- integriert im Prozessor
Speichermedium
- 2.5'' Einbauschacht:
- SATA 3
- M.2 SSD Unterstützung:
- Yes (M.2 2242 Key B)
- Kapazität vorinstallierte M.2 SSD:
- 64 GB
Speicher Controller
- SATA 3 Channels:
- 1
Schnittstellen Seriell / Parallel
- COM gesamt:
- 1
- RS-232/422/485:
- 1
- USB gesamt:
- 2
- USB 2.0:
- 1
- USB 3.0:
- 1
Netzwerk Adapter
- Controller Typ:
- Intel i210-IT
- Ethernet gesamt:
- 4
- 10/100/1000 Mbit/s:
- 4
Laufwerksschächte
- Gesamtanzahl:
- 1
- 2.5" intern:
- 1
Kühlung
- Typ:
- Lüfterlos
Status LEDs / Schalter
- Schalter:
- Kontrolltasten
Schnittstellen
- Schnittstellen:

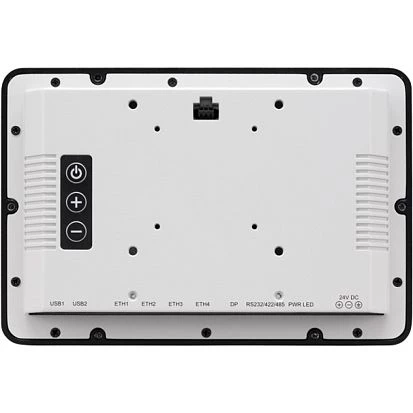

- DB9, 4xRJ45 Ethernet, 2xUSB, DC input (terminal block) (mini Display Port)
Systemleistung
- Eingangsspannung DC:
- 24 ... 24 V
Netzteil
- Unterstützte Stromversorgung:
- External power adapter AC/DC
Software
- Betriebssystemkompatibilität:
- Windows 10
Betriebsbedingungen
- Temperatur:
- -25 ... 60 °C
- Vibration:
- 1.15Grms @ random condition, 1~200Hz, 1.5hr/axis (operating/non-operating)
- Schock:
- IEC 68 2-27 - 20G @ wall mount, half sine, 11ms
Maße und Gewicht
- Breite:
- 218.5 mm
- Höhe:
- 147.5 mm
- Tiefe:
- 39.5 mm
Normen und Zertifikate
- Zertifizierungen:
- CE, FCC Class A
Hersteller
- Name:
- NEXCOM
Produktbeschreibung
IPPC-0811-B01 und IPPC-1211-B01 verwenden Intel Atom E3845, 4 GB DDR3L RAM, M.2 SSD, 2.5'' Drive Bay, 4xGbE LAN, 2xUSB, COM
Ausgestattet mit einem Intel Atom Prozessor kombinieren die beiden Fanless Panel PCs IPPC-0811-B01 und IPPC-1211-B01 ein robustes, lüfterloses Design mit einer ausgezeichneten Energieeffizienz und vielseitigen Schnittstellen inklusive USB, Serial COM RS232/422/485 und der ungewöhnlich hohen Zahl von vier LAN Ports mit Gigabit Ethernet für die Integration in komplexe Netzwerkumgebungen.
Mit dem Intel Atom E3845 nutzen der IPPC-0811-B01 und IPPC-1211-B01 eine bewährte Quad Core CPU für Embedded Computer, die bei einer niedrigen Verlustleistung von lediglich 10 Watt TDP eine Taktfrequenz von 1.91 GHz mit einer integrierten Intel HD Grafik Z3700 bietet. Der Arbeitsspeicher besteht aus einem 4 GB DDR3L und wird durch eine M.2 SSD als primäres Systemlaufwerk sowie optional eine 2.5'' HDD/SSD für Nutzerdaten oder als Back-up ergänzt. Die Anzeige erfolgt bei dem kompakten IPPC-0811-B01 über ein 8'' LCD TFT Display in WVGA Auflösung mit 800 x 480 Pixeln und dem größeren IPPC-1211-B01 auf einem 12.1'' Bildschirm in WXGA bei 1280 x 800 Bildpunkten. In beiden Fällen verwendet der lüfterlose Industrie Panel PC einen kapazitiven Touch Screen und unterstützt sowohl Multi Touch wie Gestensteuerung durch die Software oder das Betriebssystem.
Die vielseitige I/O der lüfterlosen Panel PC verfolgt das Konzept eines universellen Industrie für die Maschinen- und Anlagensteuerung mit einem speziellen Fokus auf IoT-Applikationen. Zu diesem Zweck besitzen der IPPC-0811-B01 und IPPC-1211-B01 einen Serial COM Port RS232/422/485 sowie jeweils einfaches USB 3.0 und USB 2.0 sowie Quad LAN mit einer Bandbreite von 10/100/1000 Mbit/s Ethernet an jeder Schnittstelle. Für den Einsatz unter harschen Bedingungen tolerieren die robusten Industrial Panel PCs einen weiten Temperaturbereich von -25° Celsius bis +60° Celsius, Erschütterungen bis 20 G und Vibrationen mit bis zu 200 Hz. Die überdurchschnittlichen Netzwerkfähigkeiten machen den IPPC-0811-B01 und IPPC-1211-B01 zu idealen Kandidaten für IoT-Systeme etwa bei der Gebäudeautomation oder Industrie 4.0 und bieten ausgezeichnete Voraussetzungen für Maschinen- oder Anlagensteuerung über IP-Devices und vernetzte Schaltkreise.
Dokumentation
Größe
Gewicht
Bruttogewicht: 4 kgNettogewicht: 3 kg
