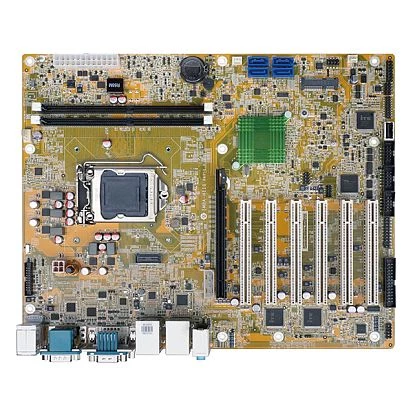

IMBA-H110
ATX motherboard supports, H110, LGA 1151 6th generation Intel Core i7/i5/i3, Pentium and Celeron CPU (Skylake), 2x288-pin DDR4-2133, HDMI/DVI-I, 9xUSB, 6xCOM, 4xSATA III, 2xGbE LAN, LPT, PS/2, Audio, 1xPCIe x16, 6xPCI, 1xMini PCIe
- Hersteller:
- IEI
- Formfaktor:
- ATX
- Unterstützte Prozessoren:
- 6th generation Intel Core
- Socket:
- LGA1151
- Chipsatz:
- Intel H110
- Speichertyp:
- DDR4 2133
- Ethernet gesamt:
- 2
- COM gesamt:
- 6
- USB gesamt:
- 9
Spezifikationen
Hersteller
- Name:
- IEI
Systemarchitektur
- Formfaktor:
- ATX
CPU
- Unterstützte Prozessoren:
- 6th generation Intel Core
- Socket:
- LGA1151
Chipsatz
- Chipsatz:
- Intel H110
Speicher
- Speichertyp:
- DDR4 2133
- Socket Typ:
- 2xDDR4 DIMM 288-pin
- Bauweise:
- herausnehmbar
- Maximum Speicher:
- 64 GB
Grafik
- Grafikcontroller:
- integriert im Prozessor
- Schnitstellen:
- DVI-I, HDMI, iDP
Netzwerk Adapter
- Controller Typ:
- Intel I211, Intel i219-V 10/100/1000 Mbps
- Ethernet gesamt:
- 2
- 10/100/1000 Mbit/s:
- 2
Schnittstellen Seriell / Parallel
- COM gesamt:
- 6
- RS-232:
- 4
- RS-232/422/485:
- 2
- USB gesamt:
- 9
- USB 2.0:
- 5
- USB 3.0:
- 4
- LPT:
- LPT
Digital Eingang / Ausgang
- Gesamtanzahl:
- 8
Steckplätze
- Gesamtanzahl:
- 8
- PCI Express x16:
- 1
- PCI:
- 6
- Mini-PCIe/Mini Card:
- 1
Speicher Controller
- SATA 3 Channels:
- 4
Speichermedium
- mSATA Unterstützung:
- Yes
Audio
- Audio Controller:
- Realtek ALC662 HD
- Typ:
- In Chipset integriert
- Audiokanäle:
- 6
- Audio Ausgang:
- Line-Out
Watchdog
- Programmierbar:
- Yes
- Reaktionszeit:
- 1-255 sec
Schnittstellen
- Schnittstellen:
- 2xDB9, DVI-I, DB15 VGA, HDMI, PS/2 Keyboard/Mouse, 2xRJ45 Ethernet, 6xUSB, Audio (in/out/Mic)
Betriebsbedingungen
- Temperatur:
- -20 ... 60 °C
- Feuchtigkeit:
- 5 ... 95 % (non-condensing)
Maße und Gewicht
- Breite:
- 244 mm
- Länge:
- 305 mm
Produktbeschreibung

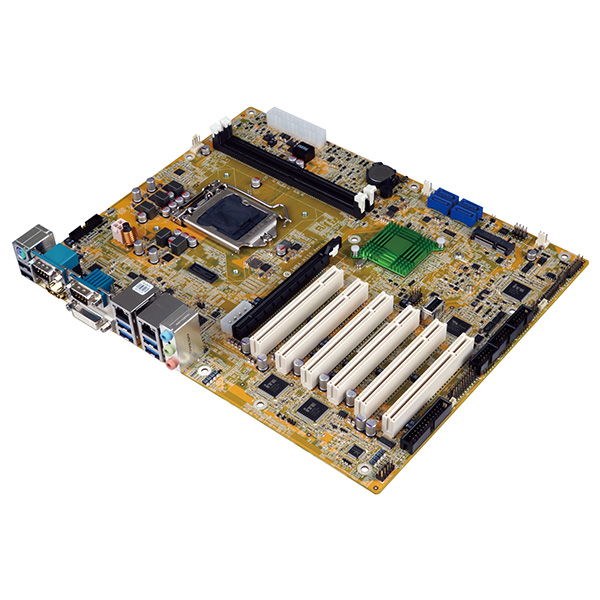

IMBA-H110-R10 ATX Mainboard stellt LGA 1151 Socket, Intel Celeron/Pentium/i3/i5/i7, DDR4 RAM, 6xPCI, PCIe x16, Mini Card, Dual LAN, 6xCOM, 9xUSB
Mit einem LGA 1151 Sockel für einen Intel Celeron, Pentium oder Core i3/i5/i7 Prozessor der 6. Generation Skylake besitzt das ATX Mainboard IMBA-H110-R10 eine hohe skalierbare Performance, zu der auch ein DDR4 RAM bis 64 GB und vier SATA 3.0 Ports für Laufwerke wie SSD, HDD oder optische Medien gehört.
Der IMBA-H110-R10 ist flexibel über Expansion Slots in 1xPCI Express x16, 6xPCI 32 Bit und 1xMini Card erweiterbar. Die integrierte Intel HD Graphics GPU unterstützt je nach CPU bis zu drei individuelle Bildschirme, für die eine Ausgabe in HDMI, VGA DB15, DVI-I und iDP angeboten wird. Dual Ethernet LAN mit einer Bandbreite von 10/100/1000 Mbit/s erlaubt dem IMBA-H110-R10 eine Integration in eines oder mehrere Netzwerke mit redundanter Anbindung oder Token Ring Schaltung. Für die Kommunikation mit peripheren Devices stehen zahlreiche unterschiedliche Schnittstellen zur Auswahl: Insgesamt 9xUSB in 4xUSB 3.0 und 5xUSB 2.0, 6xCOM über 4xRS232 und 2xRS232/422/485 sowie paralleler LPT Port und 8 Bit GPIO. Für den Betrieb in harschen Umgebungen unterstützt das ATX Mainboard einen weiten Temperaturbereich von -20° Celsius bis +50° Celsius. Der IMBA-H110-R10 eignet sich mit seiner hohen Anzahl an PCI Extension Slots beispielsweise für Serverupgrades älterer Hardware in der industriellen Produktion und ist dabei vollständig mit exotischen und älteren Expansion Cards kompatibel.
Dokumentation
Datasheet IMBA-H110 (PDF)
