IBW-6954-E4
PC/104 SBC, Intel Atom x5-E8000 1.04GHz, 4GB DDR3L 1600, SATA, Micro SD, VGA, LVDS, HDMI, Gbe LAN, 4xCOM, 4xUSB 2.0, I2C, Parallel port, Mini-PCIe, Audio, 0..60C
- Hersteller:
- ICOP
- Formfaktor:
- PC/104
- Systembus:
- ISA, Mini-PCIe
- Installierter Prozessor:
- Intel Atom x5-E8000
- Socket:
- FCBGA1170
- Speichertyp:
- DDR3L, DDR3L 1600
- Ethernet gesamt:
- 1
- COM gesamt:
- 4
- USB gesamt:
- 4
- Name:
- ICOP
- Formfaktor:
- PC/104
- Systembus:
- ISA, Mini-PCIe
- Installierter Prozessor:
- Intel Atom x5-E8000
- Socket:
- FCBGA1170
- Frequenz:
- 1.04 GHz
- Menge der CPUs:
- 1
- Speichertyp:
- DDR3L, DDR3L 1600
- Standard Onboard Speicher:
- 4 GB
- Bauweise:
- Onboard fixiert
- Schnitstellen:
- LVDS, HDMI, VGA
- Controller Typ:
- Realtek RTL8111H
- Ethernet gesamt:
- 1
- 10/100/1000 Mbit/s:
- 1
- COM gesamt:
- 4
- RS-232:
- 2
- RS-232/422/485:
- 2
- USB gesamt:
- 4
- USB 2.0:
- 4
- GPIO:
- Yes
- PC/104:
- 1
- mSATA Unterstützung:
- Yes
- microSD Socket:
- Yes
- Audio Controller:
- Realtek ALC262-VD
- Betriebssystemkompatibilität:
- Windows 10
- Intern:
- 4xCOM, 4xUSB 2.0, 4-pin I2C, LPC TPM, 30-pin LVDS, 2-pin Power Button, 2-pin Reset, HDMI, SATA, 4-pin Audio In, 2-pin ATX, 12-pin VGA, 12-pin LAN
- Eingangsspannung DC:
- 5 ... 5 V
- Temperatur:
- 0 ... 60 °C (with airflow)
- Breite:
- 116 mm
- Länge:
- 96 mm

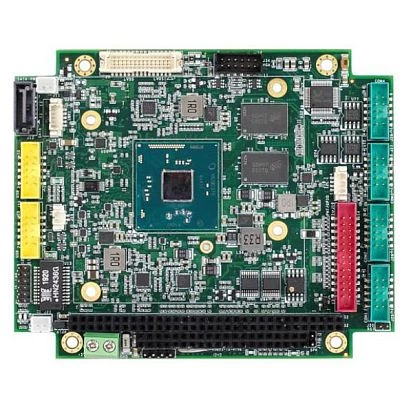

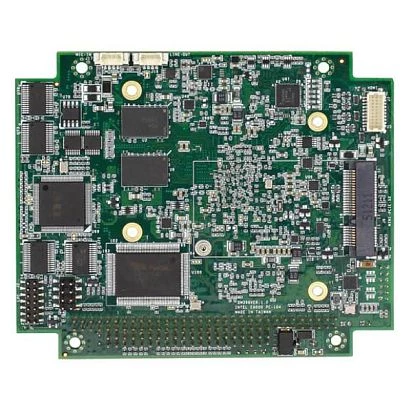

IBW-6954-E4 PC/104 Embedded Board mit Intel Atom x5-E8000 CPU, 4GB DDR3L RAM, mSATA, MicroSD, GbE LAN, 4x USB, 4x COM, GPIO
Unter den PC/104 CPU Karten zeichnet sich die IBW-6954-E4 durch die außergewöhnlich hohe Performance eines Intel Atom x5-E8000Prozessors aus, den das Embedded Board mit einem 4GB DDR3L RAM und einer vielseitigen Auswahl an Schnittstellen wie Gigabit Ethernet für das LAN, Serial COM, USB 2.0 und GPIO kombiniert.
Mit dem Intel Atom x5-E8000 verwendet das PC/104 Embedded Board eine leistungsfähige und effiziente Quad Core CPU mit einer Taktfrequenz von 1,04GHz und einer sehr niedrigen Verlustleistung von lediglich 5 Watt TDP unter Volllast. Durch Integration von mSATA und MicroSD Slots unterstützt das IBW-6954-E4 zwei parallele Speichermedien und lässt eine Trennung zwischen Betriebssystem und Nutzerdaten sowie die individuelle Erweiterung der Laufwerkskapazität zu. Zu der nativen, über Konnektoren, Header und Steckplätze eingebundenen I/O gehören unter anderem doppeltes Serial COM RS232 und RS232/422/485, vierfaches USB 2.0, GPIO, LAN mit 10/100/1000 Mbit/s sowie HDMI und 30 Pin LVDS als grafische Ausgänge. Durch seine Kompatibilität mit dem PC/104 Standard erlaubt es das IBW-6954-E4, Interfaces nach individuellen Anforderungen zu installieren und bestehende Hardware weiter zu nutzen. Typische Szenarien für den produktiven Einsatz umfassen den Aufbau modularer, skalierbarer und flexibler PC/104 Embedded Board Systeme oder die Server- und Hardwarekonsolidierung in bestehenden Umgebungen etwa in der Industrie 4.0, IoT Netzwerken oder bei der Automatisierung und technische Überwachung.
Größe
Gewicht
Bruttogewicht: 0.5 kgNettogewicht: 0.1 kg
