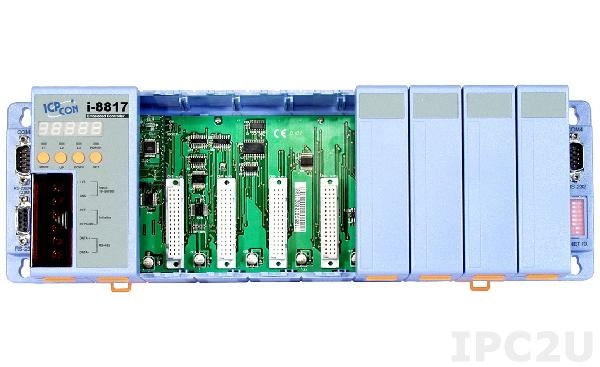

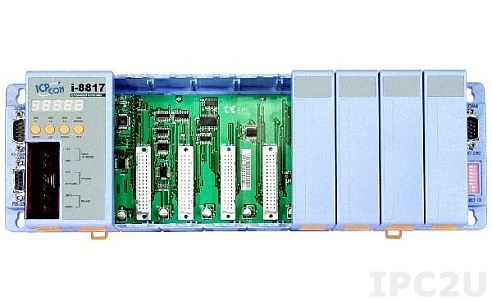

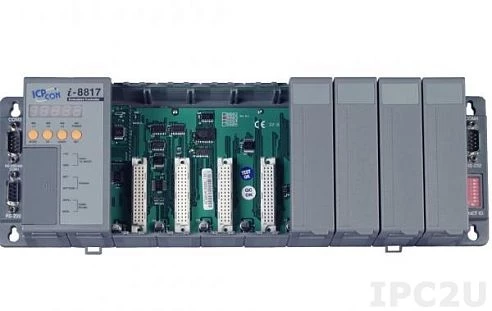

I-8817
PC-compatible 40MHz Industrial Controller, 512kb Flash, 512kb SRAM, 2xRS232, 1xRS485, 1xRS232/485, 7-Segment Display, ISaGRAF, 8 Expansion Slots
- Hersteller:
- ICP DAS
- Frequenz:
- 40 MHz
- Standard Onboard Speicher:
- 512 kB
- Flash RAM:
- 512 kB
- COM gesamt:
- 4
- Software installiert:
- ISaGRAF 3.5
- Temperatur:
- -25 ... 75 °C
Spezifikationen
Hersteller
- Name:
- ICP DAS
Aufbau
- Gehäuse:
- Kunststoffgehäuse
- Einbaumöglichkeit:
- Wall, DIN-Rail mount
Display
- Bildschirmtyp:
- LED Character
- Anzahl der Zeilen:
- 1
- Zeichen pro Zeile:
- 5
CPU
- Installierter Prozessor:
- 80188
- Frequenz:
- 40 MHz
Speicher
- Speichertyp:
- SRAM
- Standard Onboard Speicher:
- 512 kB
Flash Memory (BS)
- Flash RAM:
- 512 kB
- EEPROM:
- 2 kB
Schnittstellen Seriell / Parallel
- COM gesamt:
- 4
- RS-232:
- 2
- RS-485:
- 1
- RS-232/485:
- 1
Erweiterungsmodul
- Gesamtanzahl:
- 8
- Unterstützt:
- I-8K series, I-87K series
Software
- Software installiert:
- ISaGRAF 3.5
- Entwicklung Software:
- ISaGRAF 3.5 (Mini OS7)
- Programmierverfahren:
- IEC 61131-3
Watchdog
- Hardware:
- Yes
Systemleistung
- Eingangsspannung DC:
- 10 ... 30 V
- Energieverbrauch:
- 5.1 W
Betriebsbedingungen
- Temperatur:
- -25 ... 75 °C
- Feuchtigkeit:
- 5 ... 95 % (non-condensing)
Lagerbedingungen
- Temperaturbereich:
- -30 ... 85 °C
Maße und Gewicht
- Breite:
- 354 mm
- Höhe:
- 75.5 mm
- Tiefe:
- 110 mm
Optionen
Dokumentation
ISaGRAF Embedded Controllers Programming Manual (PDF, 18.15 MB)
MiniOS7 Library reference (CHM, 43.74 KB)
Command of MiniOS7 (CHM, 32.09 KB)
File system library reference (CHM, 166.54 KB)
ISaGRAF v.3.4 User Manual (PDF, 2.42 MB)
getting_started_Isagraf (PDF)
Datasheet_I-8x17 (PDF)
Datasheet_I-8x37 (PDF)
getting_started_Isagraf (PDF)
8000 Series User's Manual. (PDF, 6.82 MB)
I-8000 Series modules. Catalog. (PDF, 1.4 MB)
Größe
Gewicht
Bruttogewicht: 1.4 kgZuletzt Angesehen
