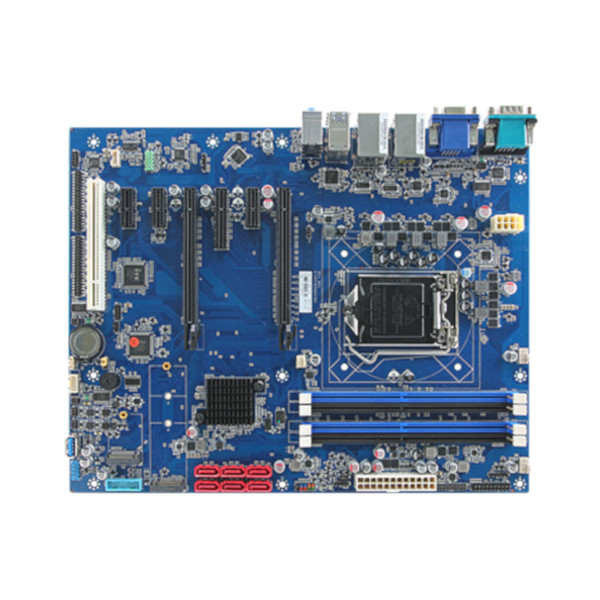

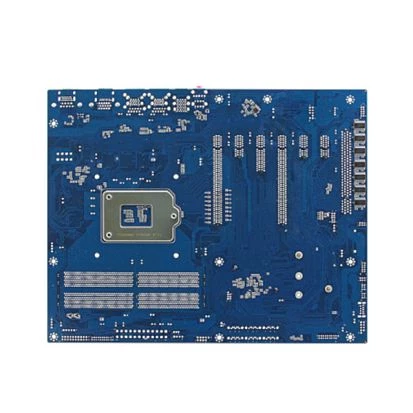

EAX-C246P-A11R
ATX industrial motherboard LGA1151W Socket 8th Gen. Intel Core i7/i5/i3/Celeron/Xeon/Pentium with C246, 4x288-pin DIMM DDR4, VGA, HDMI, DP, 6xSATA3, 10xCOM, 12xUSB, 2xGbE LAN, 1xPCI, 1xPCIex16 or 2xPCIex8 by BOM, 1xPCIe x4, 3xPCIe x1, 16bit DIO
- Hersteller:
- Avalue
- Formfaktor:
- ATX
- Unterstützte Prozessoren:
- Intel Core i3, Intel Core i5, Intel Core i7, Intel Pentium, Intel Xeon E3
- Socket:
- LGA1151
- Chipsatz:
- Intel C246
- Speichertyp:
- DDR4 2400, DDR4 2666
- Ethernet gesamt:
- 2
- COM gesamt:
- 10
- USB gesamt:
- 8
Spezifikationen
Hersteller
- Name:
- Avalue
Systemarchitektur
- Formfaktor:
- ATX
CPU
- Unterstützte Prozessoren:
- Intel Core i3, Intel Core i5, Intel Core i7, Intel Pentium, Intel Xeon E3 (Intel® LGA1151 Socket Supports 8th Generation Core (Max. TDP at 95W))
- Socket:
- LGA1151
Chipsatz
- Chipsatz:
- Intel C246
Speicher
- Speichertyp:
- DDR4 2400, DDR4 2666
- Socket Typ:
- 4xDDR4 DIMM 288pin
- Maximum Speicher:
- 64 GB
- ECC:
- Yes
Netzwerk Adapter
- Controller Typ:
- Intel i211-AT 10/100/1000 Mbps, Intel i219-LM
- Ethernet gesamt:
- 2
- 10/100/1000 Mbit/s:
- 2
Schnittstellen Seriell / Parallel
- COM gesamt:
- 10
- RS-232:
- 8
- RS-232/422/485:
- 2
- USB gesamt:
- 8
- USB 3.0:
- 8 (4 x USB 3.0 4 x USB 3.1 Gen2 )
Digital Eingang / Ausgang
- GPIO:
- 8xDigital In / 8xDigital Out
Steckplätze
- PCI Express x1:
- 3
- PCI Express x4:
- 1
- PCI Express x16:
- 2 (2 x PCI-e x 16 slot for 1 x PCI-e x 16 or 2 x PCI-e x 8(By BOM option) )
- PCI:
- 1
- M.2:
- 2 (1 x M.2 (2242/2260/2280) M-Key, supports Intel RST, PCI-ex4 mode SSD 1 x M.2 (2230) A-Key, supports WiFi module )
Speicher Controller
- SATA 3 Channels:
- 6
- RAID SATA 3:
- 0, 1, 5, 10
Watchdog
- Programmierbar:
- Yes
Schnittstellen
- Schnittstellen:
- DB15 VGA, HDMI, 2xRJ45 Ethernet, 8xUSB, Mic In, Line In, Line Out, Display port
Systemleistung
- Eingangsspannung DC:
- 12 ... 12 V
Betriebsbedingungen
- Temperatur:
- 0 ... 60 °C
Maße und Gewicht
- Breite:
- 304.8 mm
- Länge:
- 243.84 mm
Produktbeschreibung
EAX-C246P-A1R Industrial ATX Mainboard nutzt Intel Core i3/i5/i7, bis 64 GB DDR4 RAM, 6xSATA, Hardware RAID, 6xPCIe, 8xUSB, 10xCOM, 2xLAN
Das Industrial ATX Mainboard EAX-C246P-A1R ist mit Prozessoren der 8. Generation "Coffee Lake" aus den Serien Intel Core i3/i5/i7, Celeron, Pentium und Xeon kompatibel und unterstützt dadurch eine flexible Skalierung der Performance durch Dual Core bis Hexa Core CPU. Durch eine hohe Anzahl von Interfaces inklusive Serial COM, USB 3.1 und neun Expansion Slots lässt sich das Motherboard auf unterschiedliche Umgebungen optimieren.
Zu den möglichen Prozessoren zählen leistungsfähige Modelle wie der Intel Core i7-8700 mit sechs Kernen und einer Taktfrequenz von maximal 4.60 GHz im Turbo Boost Mode. Der Arbeitsspeicher sitzt auf vier Sockets für bis zu 64 GB DDR4 RAM und erlaubt die Verwendung von ECC Modulen mit integrierter Fehlererkennung und -korrektur. Das Hardware RAID 0,1,5,10 kann ohne Erweiterungen bis zu sechs Speichermedien über SATA 3.0 zu einem redundanten Verbund mit optimierter Transferrate zusammenfassen. Ein weiteres Merkmal des EAX-C246P-A1R ist eine hohe Anzahl von Extension Slots für individualisierte Hardware und Schnittstellen, die zwei Slots für PCI Express x16, einen Steckplatz für PCIe x4 und drei weitere für PCIe x1 sowie PCI 32 Bit und doppelten M.2 Socket einschließt.
Als native I/O stellt das Industrie ATX Mainboard unter anderem acht serielle COM Ports in RS232 und zwei weitere in RS232/422/485. Acht USB Schnittstellen in den Standards 3.0 und 3.1 ermöglichen den Anschluss digitaler Peripherie und externer Hardware wie Eingabemedien inklusive Touchscreens, externer Speichermedien oder zusätzlicher Interfaces. Direkte Signalsteuerung und Sensormonitoring übernimmt das ATX Motherboard über eine integrierte, programmierbare 16 Bit GPIO mit jeweils 8 Channels für DI und DO. In Kombination mit den zahlreichen Standards für Expansion Cards erlaubt das EAX-C246P-A1R eine weitreichende Spezialisierung auf diverse Einsatzbereiche und die Integration von Legacy Extensions für exotische Protokolle oder industrieller Systemen wie Fieldbus. Die Anbindung an das lokale Netzwerk oder an IP Devices in IoT Applikationen erfolgt redundant oder isoliert über Dual LAN mit 10/100/1000 Mbit/s.
Für die Grafikausgabe beispielsweise als SCADA und H2M Terminal unterstützt das EAX-C246P-A1R Triple Independent View auf drei Displays mit geklontem, erweitertem oder unabhängigem Desktop und Steuerung über USB oder serielle Touchscreens. Der weitere Support für Multimedia umfasst Input für Mikrofon und Line, Output für externe Verstärker und onboard Audio Amplifier mit einer Leistung von 6 Watt für Lautsprecher. Die Stromversorgung des Industrie Mainboard erfolgt über ein ATX Netzteil. Das EAX-C246P-A1R empfiehlt sich sowohl für industrielle Verwendung als M2M oder H2M Interface bei der Automation konventioneller Produktionssysteme und Smart Factorys der Industrie 4.0. Aufgrund der hohen Rechenleistung eignet es sich sowohl für rechenaufwendige Prozesse wie grafische Steuerung oder Qualitätskontrolle, aber auch als High Performance Server in anderen Branchen wie IT Dienstleistung oder Forschung.
Dokumentation
EAX-C246P-A1R-Datasheet (PDF)
