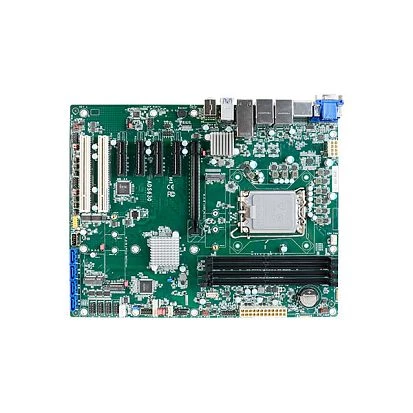

ADS630-R680ECRM/TPM2.0

Name:

DFI

Formfaktor:

ATX

CPU Generation/Familie:

Alder Lake

Unterstützte Prozessoren:

Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Pentium, Intel Core i9 (Up to 125W TDP)

Socket:

LGA1700

Chipsatz:

Intel R680E

Speichertyp:

DDR4 3200

Socket Typ:

4xDDR4 DIMM 288pin

Bauweise:

herausnehmbar

Maximum Speicher:

128 GB

ECC:

Yes (Supported)

Grafikcontroller:

integriert im Prozessor

Schnitstellen:

HDMI, VGA (2xDP++)

Controller Typ:

Intel i225LM (only LAN1 and Core i9/i7/i5 support iAMT)

Ethernet gesamt:

2

2,5 Gbit/s:

2

Typ 2,5 Gbit/s:

RJ-45

COM gesamt:

6 (On board headers)

RS-232:

2

RS-232/422/485:

4

USB gesamt:

13

USB 2.0:

3 (1x Type-A Vertical on board, 2x Header)

USB 3.2:

10 (2x Gen2 (Key-B 20-pin on board connector), 4x Gen2 (Rear))

Gesamtanzahl:

8

Eingang:

4

Ausgang:

4

PCI Express x4:

4 (Gen 4.0, 1x PCIe x4 co-lay M.2 M-key)

PCI Express x16:

1 (Gen 5.0)

PCI:

2

M.2:

3 (2x 2242/2260/2280 Key-M (1xPCIe 4.0 x4 NVMe, 1xPCIe 3.0 x4 NVMe), 1x 2230 Key-E (PCIe/USB 2.0) for Wifi)

SATA 3 Channels:

4

RAID SATA 3:

0, 1, 5, 10

M.2 SSD Unterstützung:

Yes

Audio Controller:

Realtek ALC888

Audio Ausgang:

Line-Out

Programmierbar:

Yes

Reaktionszeit:

1..255 sec.

Intern:

COM, 4xSATA 3, TPM

Schnittstellen:

24-pin ATX, DB15 VGA, HDMI, 4xRJ45 Ethernet, 8xUSB, Mic In, Line Out, 8-pin ATX (2xDP++)

Temperatur:

-5 ... 65 °C

Breite:

244 mm

Länge:

305 mm

Zertifizierungen:

CE, FCC Class B
