Die Herausforderung
In großen Solaranlagen sind Überwachungssysteme, Wechselrichter, Steuerungen und Datenlogger häufig über eine große Fläche verteilt. Für Fernbetrieb und Monitoring benötigen diese Geräte eine zuverlässige Netzwerkanbindung. Mit zunehmender Zahl der Geräte und größeren Entfernungen steigen die Anforderungen an die Netzwerkstruktur und die Wartung.
Kupfer-Ethernet ist auf etwa 100 m je Verbindung begrenzt. Für längere Verbindungen zwischen Anlagenteilen sind daher Glasfaser oder eine andere geeignete Übertragungstechnik erforderlich. Bei Außeninstallationen müssen zudem die Temperaturen und Umgebungsbedingungen im Schaltschrank oder Schutzgehäuse berücksichtigt werden.
Die Lösung

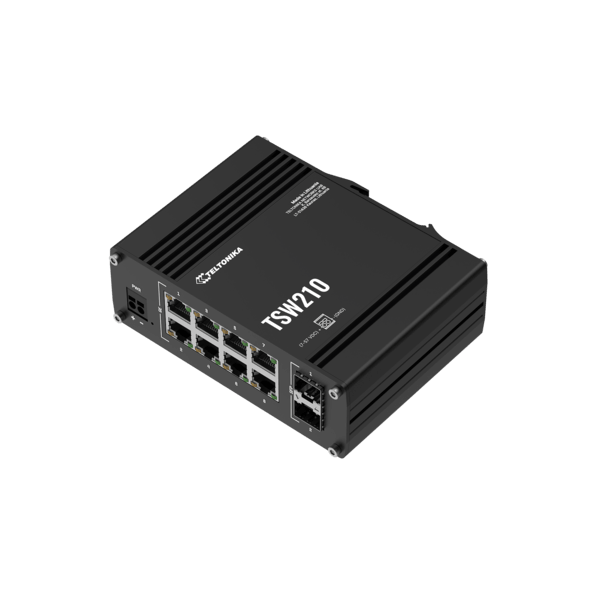

Der Teltonika TSW210 stellt acht Gigabit Ethernet Ports für die Anbindung lokaler Geräte und zwei SFP-Ports für Glasfaserverbindungen über größere Entfernungen bereit. Der Switch benötigt keine Softwarekonfiguration. Das vereinfacht die Installation in Anwendungen, die keine Managed-Funktionen benötigen.
Wichtige technische Daten
| Spezifikation | Wert |
|---|---|
| Ethernet Ports | 8 × RJ45, 10/100/1000 Mbit/s; IEEE 802.3i/u/ab/x/az; Auto MDI/MDIX |
| SFP-Ports | 2 × Gigabit SFP |
| Switching Leistung | 20 Gbit/s, blockierungsfrei |
| Management | Unmanaged; keine Softwarekonfiguration erforderlich |
| Spannungsversorgung | 9–57 V DC über einen zweipoligen industriellen DC Anschluss |
| Leistungsaufnahme | 1,03 W im Leerlauf, maximal 3,71 W |
| Gehäuse / Schutzart | Aluminiumgehäuse, IP30 |
| Betriebstemperatur | −40 bis +75 °C |
| Abmessungen (B × H × T) | 132 × 44,2 × 95,1 mm |
| Montage | DIN-Schiene, Wand oder ebene Fläche |
Aufgrund der Schutzart IP30 muss der TSW210 bei Außeninstallationen in einem geeigneten Schaltschrank oder Schutzgehäuse montiert werden. Dieses muss den erforderlichen Schutz vor Staub, Feuchtigkeit, Kondensation und direkter Sonneneinstrahlung gewährleisten.
Der TSW210 stellt kein PoE bereit. Kameras, Access Points und andere zu versorgende Geräte benötigen einen separaten PoE-Injektor oder einen PoE-fähigen Switch. Als Unmanaged Switch unterstützt der TSW210 keine VLAN Konfiguration, Managed Netzwerkdiagnose oder Redundanzprotokolle. Für Anwendungen mit redundanter Ringstruktur ist ein geeigneter Managed Switch erforderlich.
Wichtige technische Vorteile
- Großer Betriebstemperaturbereich. Der spezifizierte Bereich unterstützt die Installation in industriellen Schaltschränken unter wechselnden Umgebungsbedingungen. Bei der Auslegung müssen auch die Temperatur im Gehäuse und der zulässige Betriebstemperaturbereich der gewählten SFP Module berücksichtigt werden.
- Glasfaser und galvanische Trennung. Glasfaserverbindungen überbrücken größere Entfernungen als Kupfer-Ethernet, bieten eine galvanische Trennung zwischen Anlagenteilen und sind entlang der optischen Übertragungsstrecke unempfindlich gegen elektromagnetische Störungen.
- Lokale Gleichstromversorgung. Der Eingangsspannungsbereich von 9–57 V DC ermöglicht die Versorgung über eine geeignete lokale Gleichstromquelle. Die Herstellerangaben zur Leistungsaufnahme reichen von 1,03 W im Leerlauf bis maximal 3,71 W in der dokumentierten Testkonfiguration unter Last.
Auswahl geeigneter SFP Module
Die SFP Module müssen passend zur Übertragungsdistanz, Faserart, Wellenlänge und Betriebstemperatur ausgewählt werden. Zusätzlich ist die Kompatibilität mit dem TSW210 zu prüfen. Geeignete Varianten finden Sie unter SFP Module und Zubehör.
Der Teltonika TSW210 und passende SFP Module sind bei IPC2U auf Anfrage erhältlich. Weitere Produktoptionen finden Sie in der Kategorie Industrielle Ethernet Switches.
Wir helfen gerne bei der Auswahl der passenden Netzwerklösung mit Industrie Switches, SFP Modulen und weiteren Komponenten für Ihre Photovoltaikanlage.
