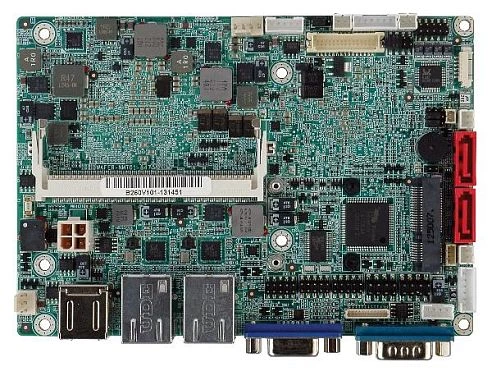

WAFER-NM701-1007U

WAFER-NM701-1007U

IEI
ART. NR.:: 06322000
3.5" Embedded CPU card with Intel Celeron 1007U 1.5GHz dual core, up to 8Gb DDR3, VGA/ LVDS 24-bit, 4xCOM, 2xGbE LAN, 6xUSB, PS/2, 2xSATA, DIO, Audio, Mini-PCIe
Preis auf Anfrage
Verfügbar
Verfügbar

Systemarchitektur
Formfaktor
3.5"
Aufbau
Typ
Lüfterlos
CPU
Installierter Prozessor
Intel Celeron 1007U
Maximale CPU-Frequenz
1.5 GHz
Menge der CPUs
1
Chipsatz
Chipsatz
Intel NM70
Speicher
Formfaktor
DDR3
Socket Typ
1xSODIMM
ECC
No
Maximum Speicher
8 GB
Bauweise
herausnehmbar
Grafik
Grafikcontroller
integriert im Prozessor
Schnitstellen
VGA, 2xLVDS 24 bit
Ethernet
Controller Typ
Realtek RTL8111E PCIe GbE
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
4
RS-232
3
RS-422/485
1
USB gesamt
6
USB 2.0
6
Digital Eingang / Ausgang
Gesamtanzahl
8
Audio
Audio Controller
Realtek ALC662
Schnittstelle
mSATA
1
Steckplätze
Gesamtanzahl
1
Mini-PCIe/Mini Card
1
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Schnittstellen
DB9, DB15 VGA, 2xRJ45 Ethernet, 2xUSB
Maße und Gewicht
Breite
146 mm
Länge
102 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-10..60 °C
Maße
Bruttogewicht
0.7 kg
Nettogewicht
0.25 kg
