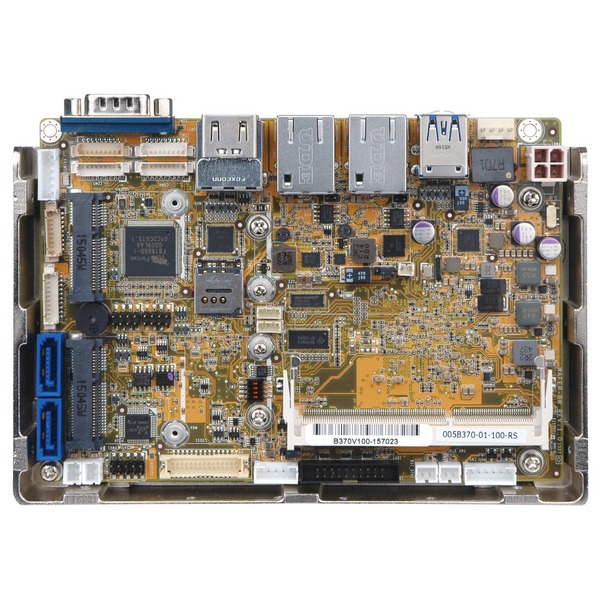

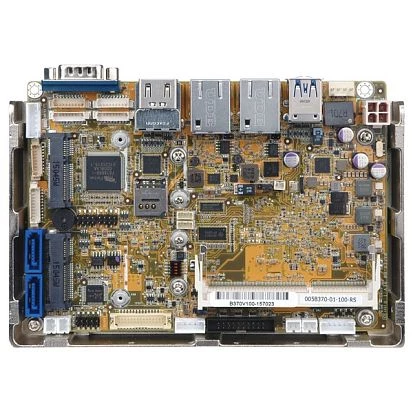

WAFER-BW-N2

WAFER-BW-N2

IEI
ART. NR.:: 07302800
3.5" SBC supports Intel Celeron N3060 up to 2.48GHz on-board SoC with DDR3L, 2xHDMI, LVDS, 2xGbE, 3xCOM, 4xUSB2.0, SATA 6Gb/s, mSATA, Audio, 2xPCIe Mini, DIO, SMBus, -20...+60C
Preis auf Anfrage
Verfügbar
Verfügbar

Systemarchitektur
Formfaktor
3.5"
Aufbau
Typ
Lüfterlos
CPU
Installierter Prozessor
Intel Celeron N3060
Socket
CPU onboard
Maximale CPU-Frequenz
2.48 GHz
Chipsatz
Chipsatz
Intel Braswell SoC
Speicher
Formfaktor
DDR3L
Socket Typ
1xSODIMM
Maximum Speicher
8 GB
Bauweise
herausnehmbar
Grafik
Grafikcontroller
Intel Gen.8 Graphics Engine
Schnitstellen
LVDS, 2xHDMI
Ethernet
Controller Typ
Realtek RTL8111 10/100/1000 Mbps
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
RS-232
4
RS-232/422/485
2
USB 2.0
4
USB v3.x
2
Digital Eingang / Ausgang
Gesamtanzahl
8
Audio
Audio Controller
Realtek ALC662 HD
Schnittstelle
mSATA
1
Steckplätze
Gesamtanzahl
2
SIM-Karten Steckplätze
1
Mini-PCIe/Mini Card
2
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Schnittstellen
DB9, 2xHDMI, 2xRJ45 Ethernet, 2xUSB
Maße und Gewicht
Breite
146 mm
Länge
102 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-20..60 °C
Maße
Bruttogewicht
0.6 kg
Nettogewicht
0.25 kg
