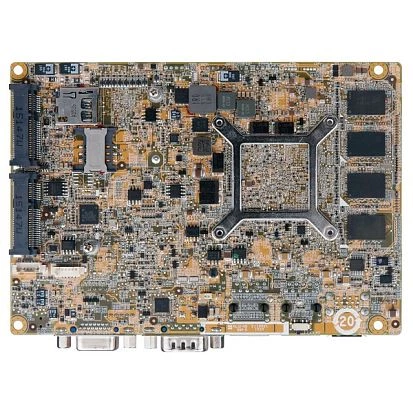

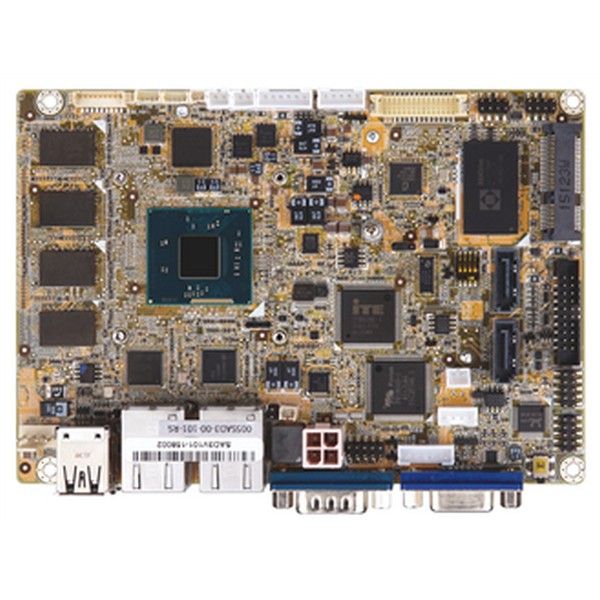

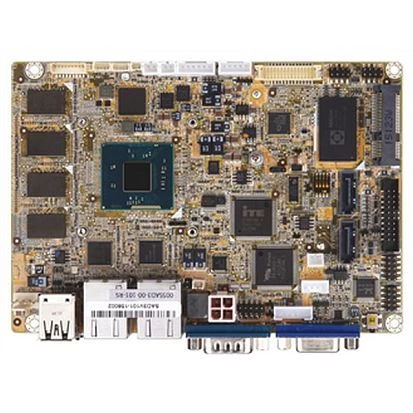

WAFER-BT-E38451W2

WAFER-BT-E38451W2

IEI
ART. NR.:: 07181600
3.5" SBC supports Intel 22nm Atom quad-core E3845 1.91GHz on-board SoC with 4GB DDR3, VGA/LVDS/iDP, Dual PCIe GbE, USB 3.0, 2xPCIe Mini, SATA 3Gb/s, mSATA, 3xCOM, Audio, SMBus, -40...+85C
Preis auf Anfrage
Verfügbar
Verfügbar

Systemarchitektur
Formfaktor
3.5"
Aufbau
Typ
Lüfterlos
CPU
CPU-Support-Typ
Atom
Installierter Prozessor
Intel Atom E3845
Socket
CPU onboard
Maximale CPU-Frequenz
1.91 GHz
Chipsatz
Chipsatz
Intel Bay Trail-I SoC
Speicher
Formfaktor
DDR3L
Socket Typ
Verlötet
Standard Onboard Speicher
4 GB
Bauweise
Onboard fixiert
Grafik
Grafikcontroller
integriert im Prozessor, Intel Gen7 graphic engine
Schnitstellen
LVDS, VGA, iDP
Ethernet
Controller Typ
Intel i210-IT
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
3
RS-232
2
RS-422/485
1
USB gesamt
6
USB 2.0
5
USB v3.x
1
Digital Eingang / Ausgang
Gesamtanzahl
8
Audio
Audio Controller
Realtek ALC662 HD
Schnittstelle
mSATA
1
MicroSD Speicherkarten-Slots
1
Steckplätze
Gesamtanzahl
2
SIM-Karten Steckplätze
1
Mini-PCIe/Mini Card
2
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Intern
1x4-pin RS-422/485, 10-pin RS-232, 2x4-pin USB 2.0
Schnittstellen
DB9, DB15 VGA, 2xRJ45 Ethernet, 2xUSB
Maße und Gewicht
Breite
146 mm
Länge
102 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-40..85 °C
Maße
Bruttogewicht
1 kg
Nettogewicht
0.25 kg
