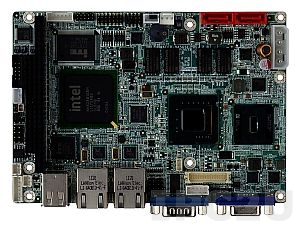

WAFER-945GSE2-N270W-R20

WAFER-945GSE2-N270W-R20

IEI
ART. NR.:: 05990400
3.5" Embedded Intel Atom N270 1.6GHz CPU Card with VGA/LVDS, Dual GbE, CFII, USB, SATA, PC/104, operating temp -20..70 C
Preis auf Anfrage
Verfügbar
Verfügbar

Systemarchitektur
Formfaktor
3.5"
Aufbau
Typ
Lüfterlos
CPU
Installierter Prozessor
Intel Atom N270
Socket
CPU onboard
Maximale CPU-Frequenz
1.6 GHz
Menge der CPUs
1
Chipsatz
Chipsatz
Intel 945GSE+ICH7M
Speicher
Formfaktor
DDR2
Maximum Speicher
1 GB
Bauweise
Onboard fixiert
Grafik
Grafikcontroller
Intel GMA 950
Schnitstellen
LVDS, VGA
Ethernet
Controller Typ
Realtek RTL8111E PCIe GbE
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
2
RS-232
1
RS-232/422/485
1
USB gesamt
6
USB 2.0
6
Digital Eingang / Ausgang
Gesamtanzahl
8
Audio
Audio Controller
Realtek ALC655
Schnittstelle
CompactFlash Speicherkarten-Slots
1
Steckplätze
Gesamtanzahl
1
PC/104
1
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Intern
2xSATA 2, 10-pin DIO, 6-pin KB/MS, 30-pin LVDS, 2x8-pin USB 2.0, 14-pin RS-232/422/485, 4-pin ATX, 10-pin Audio, 2-pin Power Button, 2-pin Reset, 8-pin SPI flash
Schnittstellen
DB9, DB15 VGA, 2xRJ45 Ethernet, 2xUSB
Maße und Gewicht
Breite
102 mm
Länge
146 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-20..70 °C
Maße
Bruttogewicht
0.7 kg
Nettogewicht
0.25 kg
