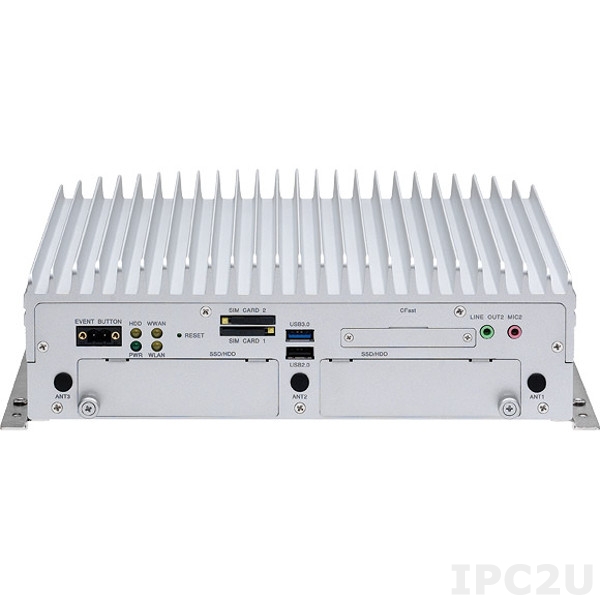

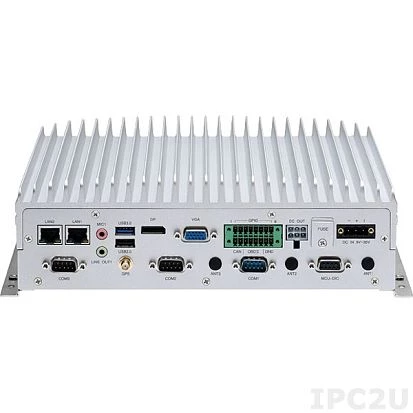

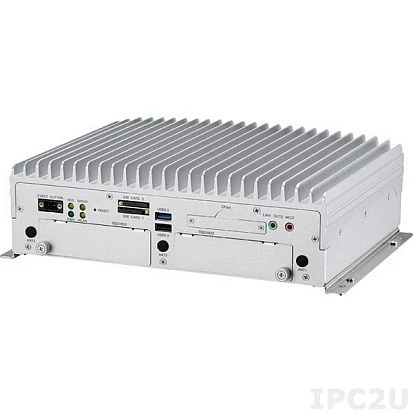

VTC-7240-BK
Embedded Server Intel Core i7-5650U 2.2GHz CPU, 2GB DDR3L, GPS module, VGA, DisplayPort, 2xGbit LAN, 2xRS232, 1x RS232/422/485, 4xUSB, Audio, 8xGPIO, CFast Slot, 2x2.5" SATA Drive Bay, 4xMini-PCIe, 9-36V DC-In
- Hersteller:
- NEXCOM
- Gehäuse:
- Aluminiumgehäuse
- Einbaumöglichkeit:
- Einbau, Desktop, Wall
- Installierter Prozessor:
- Intel Core i7-5650U
- Typ:
- Lüfterlos
- Betriebssystemkompatibilität:
- Windows 7, Windows Embedded Standard 7, Windows 8, Windows Embedded Standard 8, Linux kernel 3.x
- Temperatur:
- -30 ... 60 °C
Spezifikationen
Aufbau
- Gehäuse:
- Aluminiumgehäuse
- Einbaumöglichkeit:
- Einbau, Desktop, Wall
CPU
- Installierter Prozessor:
- Intel Core i7-5650U
- Frequenz:
- 2.2 GHz
Speicher
- Speichertyp:
- DDR3L 1333, DDR3L 1600
- Socket Typ:
- 2xSODIMM 204pin (one is empty)
- Standard Onboard Speicher:
- 2 GB
- Bauweise:
- herausnehmbar
- Maximum Speicher:
- 16 GB
Grafik
- Grafikcontroller:
- integriert im Prozessor
Netzwerk Adapter
- Controller Typ:
- In Chipset integriert
- Ethernet gesamt:
- 2
- 10/100/1000 Mbit/s:
- 2
- WLAN IEEE-Norm:
- 802.11b/g/n (option)
Schnittstellen Seriell / Parallel
- COM gesamt:
- 3
- RS-232:
- 2
- RS-232/422/485:
- 1
- USB gesamt:
- 4
- USB 2.0:
- 2
- USB 3.0:
- 2
Digital Eingang / Ausgang
- Gesamtanzahl:
- 8
- GPIO:
- 4xDigital In / 4xDigital Out
Industrie Protokolle
- CAN Port:
- 1
- CAN Version:
- CAN 2.0B
Audio
- Audio Controller:
- Intel HD Audio
Speicher Controller
- SATA 3 Channels:
- 2
- RAID SATA 3:
- 0, 1
Speichermedium
- CFast Socket:
- Yes
Laufwerksschächte
- Gesamtanzahl:
- 2
- 2.5" extern:
- 2
Steckplätze
- Gesamtanzahl:
- 4
- Mini-PCIe/Mini Card:
- 4
Zusätzliche Funktionen
- Anzahl SIM Kartenhalter:
- 2
- 3G:
- Option
- GPS:
- Yes
Kühlung
- Typ:
- Lüfterlos
Schnittstellen
- Schnittstellen:
- 3xDB9, DB15 VGA, 2xRJ45 Ethernet, 4xUSB, Display port, DC input (terminal block), 12V DC Output, GPIO (terminal block), DB9 Female, 2xLine Out, 2xMic In
Systemleistung
- Eingangsspannung DC:
- 9 ... 36 V
- Leistungsaufnahme Schutz:
- Funken (15 A)
Software
- Betriebssystemkompatibilität:
- Windows 7, Windows Embedded Standard 7, Windows 8, Windows Embedded Standard 8, Linux kernel 3.x
Maße und Gewicht
- Breite:
- 260 mm
- Höhe:
- 79.5 mm
- Tiefe:
- 206 mm
Betriebsbedingungen
- Temperatur:
- -30 ... 60 °C (Ambient with air )
- Feuchtigkeit:
- 10 ... 90 % (non-condensing)
- Vibration:
- SSD: 2g @ 5~500 Hz
- Schock:
- SSD/HDD: 20G (operating)
Normen und Zertifikate
- Zertifizierungen:
- CE, FCC Class B
- MIL-STD-810:
- MIL-STD-810G Test Method 514.6 Vibration, MIL-STD-810G Test Method 516.6 Shock
- Automotive:
- e13 Mark
Hersteller
- Name:
- NEXCOM
Produktbeschreibung
VTC 7240 Embedded Server mit Intel Core i7-5650U 2.2GHz CPU, 2GB DDR3L RAM, zwei 2.5 '' HDD, GPS Modul
Der VTC 7240 Embedded Server besitzt mit einem Intel Core i7-5650U 2.2GHz CPU und 2GB DDR3L RAM einen der leistungsstärksten Prozessoren für den mobilen Einsatz, der lüfterlos eingesetzt werden kann und zusätzlich eine IT-Infrastruktur mit unterschiedlichen Schnittstellen wie DisplayPort, VGA und drahtlosen Interfaces wie GPS Modul oder WLAN erweitert.
Folgende Konfigurationen sind weiterhin erhaltlich:
| Model | CPU | Specifications |
| VTC-7240 | Intel Core i7-5650U 2.2GHz | GPS module, VGA, DisplayPort, 2xGbit LAN, 2xRS232, 1x RS232/422/485, 4xUSB, Audio, 8xGPIO, CFast Slot, 2x2.5" SATA Drive Bay, 4xMini-PCIe |
| VTC-7230 | Intel Core i3-5010U 2.1GHz | GPS module+antenna, VGA, DisplayPort, 2xGbit LAN, 2xRS232, 1x RS232/422/485, 4xUSB, Audio, 8xGPIO, CFast Slot, 2x2.5" SATA Drive Bay, 4xMini-PCIe |
| VTC-7220-BK | Intel Core i7-4650U 1.7GHz | VGA, DisplayPort, 2xGbit LAN, 2xRS232, RS232/422/485, 2xUSB 3.0, 2xUSB 2.0, 4xDI/4DO, Audio, CFast Slot, 2x2.5" SATA Drive Bay, 4xMini-PCIe |
| VTC-7210-BK | Intel Core i5-4300U 1.9GHz | VGA, DisplayPort, 2xGbit LAN, 2xRS232, RS232/422/485, 2xUSB 3.0, 2xUSB 2.0, 4xDI/4DO, Audio, CFast Slot, 2x2.5" SATA Drive Bay, 4xMini-PCIe |
| VTC-7200-BK | Intel Core i3-4010U 1.7GHz | VGA, DisplayPort, 2xGbit LAN, 2xRS232, RS232/422/485, 2xUSB 3.0, 2xUSB 2.0, 4xDI/4DO, Audio, CFast Slot, 2x2.5" SATA Drive Bay, 4xMini-PCIe |
Durch eine Zertifizierung des VTC 7240 Embedded Server nach den militärischen Standards für MIL-STD-810G gegen eine Beeinträchtigung durch Erschütterungen und Vibrationen wie durch eine hohe Toleranz gegen thermische Belastungen ist der VTC 7240 Embedded Server universell einsetzbar. Er stellt Schnittstellen für die grafische Ausgabe über DisplayPort und VGA, die sich in Kombination mit den drei COM Ports in RS232 und RS2327422/485 auch für Touch Screens oder einfache Displays eignet. Neben dem 2GB DDR3L RAM Speicher für temporäre Daten bietet der VTC 7240 Embedded Server auch Slots für zwei Laufwerke mit 2.5 Zoll und eignet sich dadurch für das Data Management inklusive der Aufzeichnung umfangreicher Log-Dateien oder Multimedia Daten für den individuellen Gebrauch. Anwendungen schließen die Verwendung als Kontrollinstanz für die elektronische Überwachung, Flottenmanagement, Navigation oder Infotainment mit ein.
Dokumentation
VTC 7240 (PDF)
VTC-72XX-BK User Manual (PDF)
Größe
Gewicht
Bruttogewicht: 4 kg
