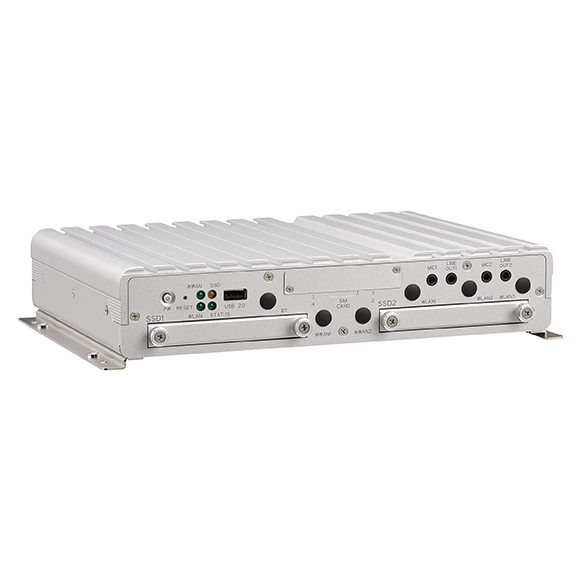

VTC-6220-BK
Embedded Server Intel Atom E3950 1.6 GHz, 1x4 GB DDR3L SO-DIMM RAM, HDMI, VGA, 8-bit DIO, 3xGb LAN, 3xCOM, 3xUSB, GPS, CAN-Bus 2.0B, Audio, 2x2.5" Drive Bay, CFast, 3xMini-PCIe, M.2 (USB 3.0+USB 2.0), 4xSIM card, 9...36V DC input
- Hersteller:
- NEXCOM
- Gehäuse:
- Aluminiumgehäuse
- Installierter Prozessor:
- Intel Atom E3950
- Typ:
- Lüfterlos
- Betriebssystem installiert:
- Windows 10
- Temperatur:
- -40 ... 70 °C
Spezifikationen
Aufbau
- Gehäuse:
- Aluminiumgehäuse
CPU
- Installierter Prozessor:
- Intel Atom E3950
- Frequenz:
- 1.6 GHz
Speicher
- Speichertyp:
- DDR3L 1333, DDR3L 1066
- Standard Onboard Speicher:
- 4 GB
- Maximum Speicher:
- 8 GB
Netzwerk Adapter
- Ethernet gesamt:
- 3
- 10/100/1000 Mbit/s:
- 3 (2xPOE optional)
Schnittstellen Seriell / Parallel
- COM gesamt:
- 3
- RS-232:
- 2
- RS-422/485:
- 1
- USB gesamt:
- 3
- USB 2.0:
- 1
- USB 3.0:
- 2
Digital Eingang / Ausgang
- GPIO:
- 4xDigital In / 4xDigital Out
Industrie Protokolle
- CAN Port:
- 1
- CAN Version:
- CAN 2.0B
Speicher Controller
- SATA 3 Channels:
- 2
Speichermedium
- 2.5'' Einbauschacht:
- SSD
- Anzahl HDD:
- 2
Laufwerksschächte
- 2.5" extern:
- 2
Steckplätze
- Gesamtanzahl:
- 4
- Mini-PCIe/Mini Card:
- 3 (1xFull size mini-PCIe (USB 2.0), 2xFull size mini-PCIe (USB 2.0 + PCIe))
- M.2:
- 1 (1 x M.2 slot B (USB 3.0 + USB 2.0))
Zusätzliche Funktionen
- Anzahl SIM Kartenhalter:
- 4
- GPS:
- Yes (1xAntenna hole)
Kühlung
- Typ:
- Lüfterlos
Schnittstellen
- Schnittstellen:
- DB15 VGA, HDMI, 3xRJ45 Ethernet, 3xUSB, DC input (terminal block), 1xSMA (GPS antenna connector), 2xLine Out, 2xMic In, 5xSMA
Systemleistung
- Eingangsspannung DC:
- 9 ... 36 V
Software
- Betriebssystem installiert:
- Windows 10 (YOCTO by request)
Maße und Gewicht
- Breite:
- 259 mm
- Höhe:
- 50 mm
- Tiefe:
- 196 mm
Betriebsbedingungen
- Temperatur:
- -40 ... 70 °C
Normen und Zertifikate
- Zertifizierungen:
- CE, FCC Class A
- MIL-STD-810:
- MIL-STD-810G Test Method 514.6 Vibration, MIL-STD-810G Test Method 516.6 Shock
Hersteller
- Name:
- NEXCOM
Produktbeschreibung
VTC-6220-BK mit Intel Atom x7-E3950 Quad Core CPU, max. 8 GB DDR3L RAM, 2xSATA, 4xMini Card, 4xSIM Card, 2xPoE LAN
Mit dem VTC-6220-BK steht dem Anwender ein universeller und moderner Transportation PC zur Verfügung, der sowohl über eine umfangreiche Vernetzung wie über eine vielseitige Auswahl an Schnittstellen verfügt. Zu der Ausstattung des VTC-6220-BK zählen neben einem Intel Atom x7-E3950 Quad Core Prozessor Schnittstellen wie CAN Bus und OBD, Triple View über HDMI und VGA sowie vier SIM Karten Slots.
Der Ende 2016 auf den Markt gekommene Intel Atom x7-E3950 ist ein Quad Core CPU mit einer durch Intel Enhanced SpeedStep geregelten Taktfrequenz zwischen 1.00 GHz und 2.00 GHz, die der VTC-6220-BK dynamisch nach seiner Auslastung durch laufende Prozesse steuert. Als Arbeitsspeicher nutzt der VTC-6220-BK einen Low Energy RAM mit zwei Modulen für insgesamt 4 GB bis 8 GB DDR3L SO-DIMM. Trotz seines Designs als kompakter Embedded Box PC verfügt der VTC-6220-BK über zwei SATA 3.0 Drive Bays für SSD oder HDD in 2.5'', die sich als RAID 0/1 für eine maximale Performance oder Datenintegrität konfigurieren lassen. Mit vier Steckplätzen für Extension Cards ist der VTC-6220-BK hochgradig skalierbar und bietet vielseitige Möglichkeit zu individueller Erweiterung. Die internen Slots des VTC-6220-BK umfassen M.2 Slot USB 3.0, und dreifaches Mini Full Size PCIe.
Das Rugged Embedded System VTC-6220-BK besitzt Optionen für die drahtlose Datenakquisition und die Kommunikation mit lokalen und globalen Netzwerken. Die mobile Anbindung an das Internet gewährleistet der VTC-6220-BK durch vier Slots für SIM Karten. Die Einbindung in das LAN erfolgt über WLAN als Client oder Wireless AP und drei RJ45 Ports für Gigabit Ethernet. Zwei von diesen kann der VTC-6220-BK für Power-over-Ethernet (PoE) nutzen, um die Stromversorgung für periphere Devices zu ermöglichen. Die Anwendungsbereiche des VTC-6220-BK umfassen ebenfalls Multimedia, Digital Signage und Infotainment, für das der In-Vehicle PC Independent Triple View durch VGA und HDMI auf drei Bildschirmen zur Verfügung stellt. Eine Einbindung der Fahrzeugelektronik und externer Sensoren erleichtert der VTC-6220-BK durch Bus-Systeme wie CAN Bus und ODB II sowie drei Serial COM Ports und eine 8 Channel GPIO.
Der VTC-6220-BK ist entsprechend dem militärischen Standard MIL-810G für den Betrieb in Fahrzeugen zertifiziert und operiert in einem sehr weiten Temperaturbereich von -40° Celsius bis +70° Celsius. Zu den Anwendungen des VTC-6220-BK gehören Infotainment und Digital Signage für Passagiere ebenso wie die technische Überwachung der Bordelektronik
Dokumentation
VTC-6220-BK Datasheet (PDF)
Größe
Gewicht
Bruttogewicht: 3 kgNettogewicht: 2.1 kg
