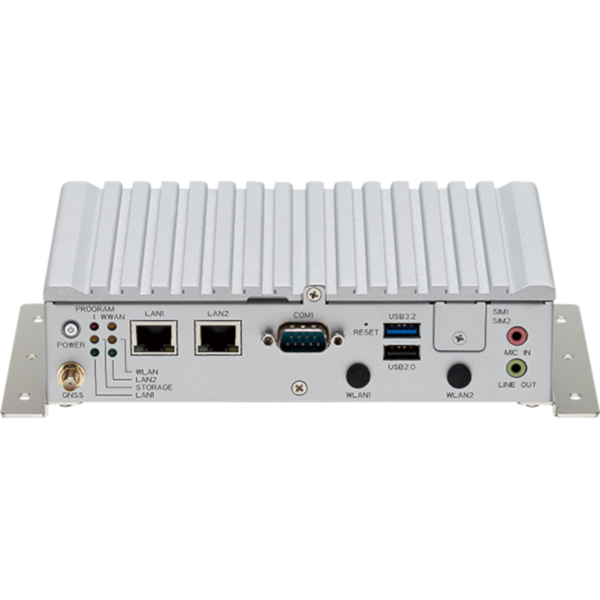

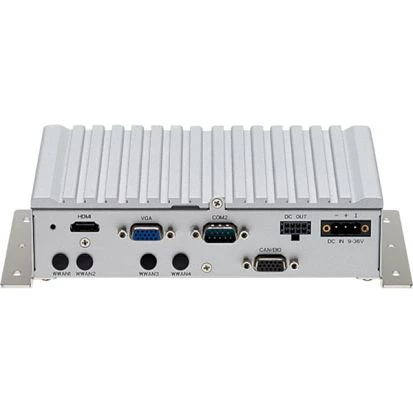

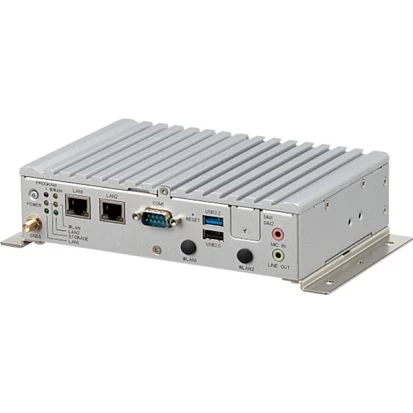

VTC-1030
Embedded server with Intel Atom x6211E 1.3GHz CPU, 4GB DDR4 RAM, 1xVGA, 1xHDMI, 2xLAN (2.5 Gbit), 2xRS232/422/485, 1xCAN DIO, 2xUSB, 1x2.5" SSD Tray, 1xMini-PCIe, 2xM.2, Audio, +9...36V DC-in, -40..70C
- Hersteller:
- NEXCOM
- Gehäuse:
- Aluminiumgehäuse
- Installierter Prozessor:
- Atom x6211E
- Typ:
- Lüfterlos
- Betriebssystemkompatibilität:
- Linux OS, Windows 10, Windows 11
- Temperatur:
- -40 ... 70 °C
Spezifikationen
Aufbau
- Gehäuse:
- Aluminiumgehäuse
CPU
- CPU Generation/Familie:
- Elkhart Lake
- Installierter Prozessor:
- Atom x6211E
- Socket:
- FCBGA1493
- Frequenz:
- 1.3 GHz
Chipsatz
- Chipsatz:
- Intel Atom SoC
Speicher
- Speichertyp:
- DDR4 2666, DDR4 3200
- Socket Typ:
- 1xDDR4 SODIMM 260-pin
- Standard Onboard Speicher:
- 4 GB
- Bauweise:
- herausnehmbar
- Maximum Speicher:
- 32 GB
- ECC:
- Yes
Grafik
- Grafikcontroller:
- integriert im Prozessor
Netzwerk Adapter
- Controller Typ:
- Intel i225IT
- Ethernet gesamt:
- 2
- 2,5 Gbit/s:
- 2
- Typ 2,5 Gbit/s:
- RJ-45
- WLAN IEEE-Norm:
- Yes (Optional)
Schnittstellen Seriell / Parallel
- COM gesamt:
- 2
- RS-232/422/485:
- 2
- USB gesamt:
- 2
- USB 2.0:
- 1
- USB 3.2:
- 1 (Gen 2 Type-A)
Digital Eingang / Ausgang
- Gesamtanzahl:
- 9
- Isoliert:
- Yes
- Eingang:
- 5
- Ausgang:
- 4
Industrie Protokolle
- CAN Port:
- 1
- CAN Version:
- CAN 2.0B
Speicher Controller
- SATA 3 Channels:
- 1
Speichermedium
- 2.5'' Einbauschacht:
- SATA 3
- mSATA Unterstützung:
- Yes
Laufwerksschächte
- 2.5" intern:
- 1
Steckplätze
- Gesamtanzahl:
- 2
- Mini-PCIe/Mini Card:
- 1 (1xFull size mini-PCIe socket (USB 2.0, PCIe 3.0/SATA 3.0))
- M.2:
- 2 (1xM.2 2230 Key E socket (USB 2.0, PCIe 3.0 x2); 1xM.2 3042/3050/3052 Key B socket (USB 2.0, USB 3.2 Gen 2) for LTE/5G NR module with 2 x external micro-SIM )
Zusätzliche Funktionen
- Anzahl SIM Kartenhalter:
- Yes, 2, Micro-SIM
- GPS:
- Yes (U-blox NEO-M9N)
Kühlung
- Typ:
- Lüfterlos
Schnittstellen
- Schnittstellen:
- 2xDB9, DB15 VGA, HDMI, 2xRJ45, 2xUSB, Mic In, Line Out, DC input (terminal block), DB15 CAN Bus, 12V DC Output, 2xSIM Card Slot, RP-SMA Male, 5xSMA, 5-pin M12 DC
Systemleistung
- Eingangsspannung DC:
- 9 ... 36 V
Netzteil
- Art der Spannungsversorgung:
- External power adapter AC/DC
Software
- Betriebssystemkompatibilität:
- Linux OS, Windows 10, Windows 11
Maße und Gewicht
- Breite:
- 185 mm
- Höhe:
- 45 mm
- Tiefe:
- 120 mm
Betriebsbedingungen
- Temperatur:
- -40 ... 70 °C
- Feuchtigkeit:
- 10 ... 90 % (non-condensing)
- Vibration:
- Operating: MIL-STD-810H, Method 514.8C, Procedure 1, Category 4, common carrier US highway truck vibration exposure. Storage: MIL-STD-810H, Method 514.8E, Procedure 1, Category 24, minimum integrity test
- Schock:
- Operating: MIL-STD-810H, Method 516.8, Procedure I, functional shock=40g. Non-operating: MIL-STD-810H, Method 516.8, Procedure V, crash hazard shock test=75g
Normen und Zertifikate
- Zertifizierungen:
- CE, FCC Class A
- MIL-STD-810:
- MIL-STD-810H Test Method 516.8 Shock, MIL-STD-810H Test Method 514.8 Vibration
- Automotive:
- E-Mark
- Automotive:
- e13 Mark
Hersteller
- Name:
- NEXCOM
Produktbeschreibung
VTC-1030 Fahrzeug PC besitzt Intel Atom Elkhart Lake CPU, bis 32 GB DDR4 RAM, 2xSSD, GPS Modul, Dual LAN, CAN Bus
Bei dem VTC-1030 handelt es sich um einen kompakten In-Vehicle oder Fahrzeug PC mit einem robusten und extrem energieeffizienten Design auf der Basis eines Intel Atom Prozessors aus der 8. Generation Elkhart Lake, der sich bei einer Vielzahl von Schnittstellen speziell für die Montage in kleineren Fahrzeugen eignet, die eine moderne IT-Umgebung integrieren.
Mit dem Intel Atom x6211E nutzt der VTC-1030 eine außergewöhnlich effiziente Dual Core CPU aus der 2021 vorgestellten Serie Elkhart Lake, die bei einer maximalen Taktfrequenz von 3.00 GHz aufgrund ihrer 10 nm Lithographie lediglich 6 Watt TDP als Verlustleistung aufweist. Der Embedded Prozessor wurde speziell für eine hohe Toleranz von extremen Temperaturen und mechanischer Beanspruchung entwickelt, weshalb der lüfterlose Fahrzeug PC nach MIL-STD-810H für mechanische Belastungen und den Betrieb zwischen -40° Celsius bis +70° Celsius lizenziert ist. Für die Verarbeitung großer Datenmengen in Echtzeit unterstützt der VTC-1030 bis zu 32 GB DDR4 RAM auf einem Socket für SO-DIMM Module und kann mit doppelter SSD ausgestattet werden, die sich auf ein 2.5'' Drive Bay sowie Mini PCIe Expansion Slot verteilen. Für eine weitere Individualisierung der Schnittstellen und Interface stehen zudem zwei M.2 Sockets zur Verfügung, die zum Beispiel die Anbindung über 4G LTE oder 5G in Verbindung mit zusätzlichen PCIe 3.0 Extension Cards erlauben.
Trotz seines kompakten Designs weist der VTC-1030 eine umfangreiche Anzahl von Schnittstellen und Sensoren zur Erfassung des Fahrverhaltens und der Position aus. Zu den integrierten Modulen zählen unter anderem U-blox NEO-M9N GNSS für die Standortbestimmung über GPS, Glonass, Galileo oder Beidou, ein 3D Accelerometer zur Messung der Beschleunigung und ein Gyroskop für die Bestimmung der Fahrzeuglage. Zu der I/O zählen unter anderem Dual LAN Ports für 10/100/1000/2500 Mbps Ethernet, USB 3.2 und USB 2.0, zwei extern zugängliche Steckplätze für Mirco SIM Card, doppeltes Serial COM RS232/422/485 sowie Mic In und Audio Out. Zusätzlich ermöglicht der Fahrzeug PC VTC-1030 die grafische Ausgabe in Auflösungen bis zu 4K über HDMI und VGA. Außerdem erlaubt das System eine direkte Kommunikation mit der Fahrzeugelektronik über einen isolierten CANBus 2.0 und eine 9 Bit GPIO. Die Kombination aus hoher Effizienz, exzellenter Performance und vielseitigen Schnittstellen macht den VTC-1030 zu einem idealen Kandidaten für moderne Transportation und Vehicle PC und erstreckt seine Funktionalität von Logistik über Navigation und Multimedia bis zu technischer Überwachung der Primärdaten für die Optimierung des Fahrverhaltens.
Dokumentation
VTC-1030 Datasheet (PDF)
Größe
Gewicht
Bruttogewicht: 1.7 kgNettogewicht: 1.2 kg
