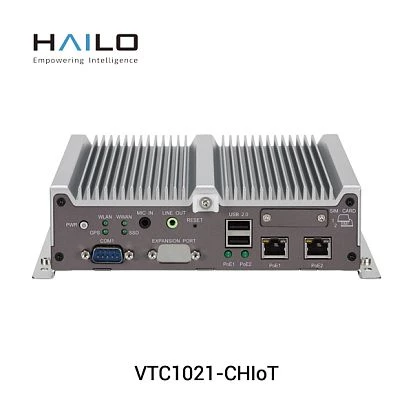

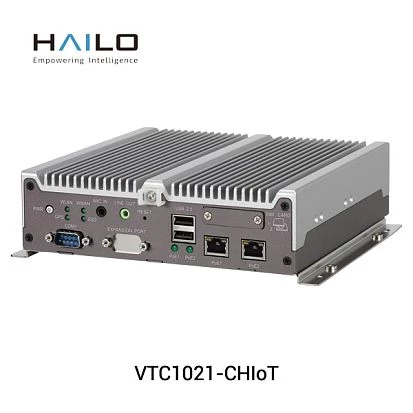

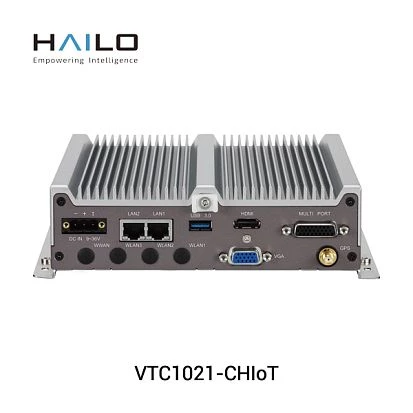

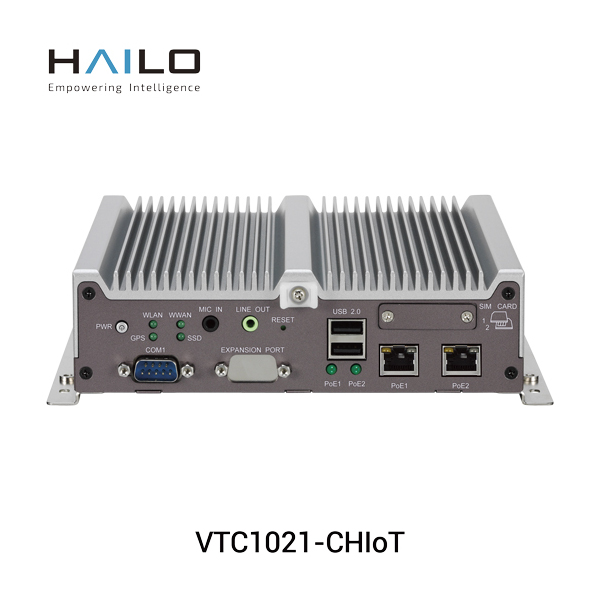

VTC-1021-HCIoT
Fanless In-Vehicle Computer, Intel Atom x5-E3940 1.6GHz, 4GB DDR3L up to 8GB, 1xSATA, 1xmSATA, VGA+HDMI, 2xGbE LAN & 2xPoE, 3xCOM, 3x mini-PCIe, U-blox M8N GPSmodule, 1xCAN2.0B, 3xDI&DO, 3xUSB, 9..36 VDC
- Hersteller:
- NEXCOM
- Installierter Prozessor:
- Intel Atom E3940
- Betriebssystemkompatibilität:
- Linux OS, Windows 10
- Temperatur:
- -40 ... 70 °C
Spezifikationen
CPU
- CPU Generation/Familie:
- Apollo Lake
- Installierter Prozessor:
- Intel Atom E3940
- Socket:
- FCBGA1296
- Frequenz:
- 1.6 GHz
Speicher
- Speichertyp:
- DDR3L 1866
- Socket Typ:
- 1xSODIMM 204pin
- Maximum Speicher:
- 8 GB
Grafik
- Grafikcontroller:
- Intel HD Graphics 500
Netzwerk Adapter
- Ethernet gesamt:
- 2
- 10/100/1000 Mbit/s:
- 2
- PoE+ 10/100/1000 Mbit/s:
- 2
Schnittstellen Seriell / Parallel
- COM gesamt:
- 3
- RS-232:
- 2
- RS-422/485:
- 1
- USB gesamt:
- 3
- USB 2.0:
- 2
- USB 3.0:
- 1
Digital Eingang / Ausgang
- Eingang:
- 3
- Ausgang:
- 3
Industrie Protokolle
- CAN Port:
- 1
- CAN Version:
- CAN 2.0B
Speicher Controller
- SATA 3 Channels:
- 2
Speichermedium
- 2.5'' Einbauschacht:
- SATA 3
- mSATA Unterstützung:
- Yes
Steckplätze
- Gesamtanzahl:
- 3
- Mini-PCIe/Mini Card:
- 3
Zusätzliche Funktionen
- Anzahl SIM Kartenhalter:
- Yes, 2
- GPS:
- Yes
Schnittstellen
- Schnittstellen:
- DB9, DB15 VGA, HDMI, 2xRJ45, 3xUSB, Mic In, Line Out, SIM Card Slot, DB26
Systemleistung
- Eingangsspannung DC:
- 9 ... 36 V
Software
- Betriebssystemkompatibilität:
- Linux OS, Windows 10
Maße und Gewicht
- Breite:
- 180 mm
- Höhe:
- 50 mm
- Tiefe:
- 180 mm
Betriebsbedingungen
- Temperatur:
- -40 ... 70 °C
Normen und Zertifikate
- Zertifizierungen:
- CE, FCC Class A
- MIL-STD-810:
- MIL-STD-810G Test Method 514.6 Vibration, MIL-STD-810G Test Method 516.6 Shock
- Vibration und Schock:
- IEC 60068-2-64
- Automotive:
- e13 Mark
Hersteller
- Name:
- NEXCOM
Produktbeschreibung
VTC-1021-CHIoT und VTC-1021-BHIoT nutzen Intel Atom x5-E3940 CPU, bis 8 GB DDR3L RAM, 2.5'' Drive Bay, 3xSerial COM, 3xUSB, 2xLAN
Um auf die steigenden Anforderungen an effiziente und leistungsstarke IT-Infrastrukturen in der Logistik und Telematik zu reagieren, verwendet der In-Vehicle PC VTC-1021-CHIoT eine Kombination aus einer Embedded CPU der Intel Atom x5 "Apollo Lake" Serie mit einer zuverlässigen Hardware für harsche Umgebungen und einer umfassenden Konnektivität durch die integrierte I/O.
Der Telematics Embedded PC VTC-1021-CHIoT profitiert in mehrfacher Hinsicht von den Fortschritten moderner IT-Systeme und setzt unter anderem eine leistungsfähige Intel Quad Core CPU Intel Atom x5-E3940 mit bis zu 1.80 GHz in einer 14 nm Lithografie ein. Für eine hohe Bandbreite zwischen Arbeitsspeicher, dem Systemlaufwerk und dem Prozessor verwendet der VTC-1021-CHIoT eine einzelne Speicherbank für maximal 8 GB DDR3L RAM gemeinsam mit einem 2.5'' Drive Bay als Interface zwischen temporären und permanenten Daten. Durch kurze Signalwege ermöglicht der VTC-1021-CHIoT dadurch eine schnelle Verarbeitung von Prozessen für den Einsatz in kritischen Umgebungen, die eine Reaktion in Echtzeit erfordern.
Als Schnittstellen für die I/O und periphere Hardware stellt der Embedded Box Fahrzeug PC Dual LAN mit GbE als Netzwerkanbindung, zweifaches Serial COM über RS232 und ein weiteres in RS422/485 sowie doppelten USB Anschluss 2.0 und einmal USB 3.0 zur Verfügung. Für die direkte Kommunikation mit externen Controllern und Schaltkreisen weist der VTC-1021-CHIoT jeweils drei DI und DO Ports sowie Unterstützung für CAN Bus 2.0B auf. Alternativ existiert mit dem VTC-1021-BHIoT zudem eine Variante mit Dual LAN PoE für die Stromversorgung von externen IP-Devices.
Für einen Betrieb unter kritischen Bedingungen verfügt der Embedded Box PC über eine Zertifizierung entsprechend dem militärischen Standard MIL-810G bei stärken Erschütterungen und Vibrationen und lässt sich lüfterlos in einem sehr weiten Temperaturbereich von -40° Celsius bis +70° Celsius betreiben. Zu den praktischen Einsatzbereichen zählen unter anderem die Logistik mit Standortfassung über das integrierte GPS Modul, technische Überwachung und Akquisition von Daten, Prozessmanagement durch ein SCADA oder H2M Terminal sowie IoT oder PoE Implementierung in komplexen, leistungsfähigen IT-Umgebungen etwa der Industrie 4.0.
Dokumentation
Größe
Gewicht
Bruttogewicht: 1.7 kgNettogewicht: 1.7 kg
