VDX-6315RD

Vortex86DX Tiny CPU Module 256MB/4S/2USB/LAN/2GPIO/PWMx24, operation temp -20..70 C

Preis auf Anfrage ()
Stk.
Bestellen
Zu den Favoriten hinzufügen Aus den Favoriten entfernen
Auf die Vergleichs Vergleichen
Hersteller:
ICOP
Formfaktor:
2.5"
Installierter Prozessor:
DM&P Vortex86DX
Chipsatz:
Vortex86 System-on-Chip
Speichertyp:
DDR2 RAM
Ethernet gesamt:
1
COM gesamt:
4
USB gesamt:
2
Gesamtanzahl:
1
Spezifikationen
Hersteller
Name:
ICOP
Systemarchitektur
Formfaktor:
2.5"
CPU
Installierter Prozessor:
DM&P Vortex86DX
Frequenz:
800 MHz
Kühlung
Typ:
Lüfterlos
Chipsatz
Chipsatz:
Vortex86 System-on-Chip
Speicher
Speichertyp:
DDR2 RAM
Standard Onboard Speicher:
256 MB
Bauweise:
Onboard fixiert
Flash Memory (BS)
Flash RAM:
4 MB (SPI Flash)
Netzwerk Adapter
Controller Typ:
In Chipset integriert
Ethernet gesamt:
1
10/100 Mbit/s:
1
10/100 Mbit/s Schnittstelle:
RJ-45
Schnittstellen Seriell / Parallel
COM gesamt:
4
RS-232:
3
RS-232/422/485:
1
USB gesamt:
2
USB 2.0:
2
LPT:
LPT
Digital Eingang / Ausgang
GPIO:
Yes (16-bit)
Steckplätze
Gesamtanzahl:
1
ISA:
1 (16-bit x-ISA bus)
Speicher Controller
PATA Channels:
1
Watchdog
Programmierbar:
Yes (2)
Reaktionszeit:
30.5 usec ... 512 sec
Schnittstellen
Intern:
44-pin IDE, 26-pin LPT, 4x10-pin RS-232, 10-pin USB 2.0, 3-pin RS-485, 6-pin JTAG, 2-pin Reset, 2x20-pin GPIO, 5-pin KB, 2-pin console red
Schnittstellen:
RJ45, DC input (terminal block)
enthaltene Kabel:
COM x 4, Print x 1, USB x 1, HDD 44P x 1, GPIO x 2, PS/2 KB x 1
Systemleistung
Eingangsspannung DC:
5 ... 5 V (@ 400mA)
Betriebsbedingungen
Temperatur:
-20 ... 70 °C
Maße und Gewicht
Breite:
66 mm
Länge:
100 mm
Produktbeschreibung

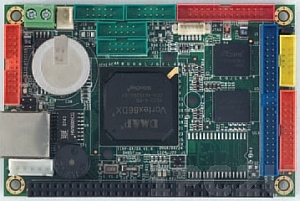

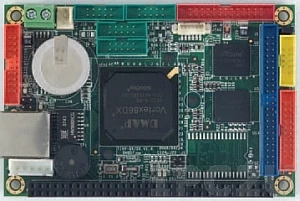

VDX-6315RD Tiny SBC Embedded Board verwendet Vortex86DX CPU, 256MB DDR2 RAM, RJ45 LAN, 2x GPIO, 4x Serial COM, 2x USB, x-ISA Interface


Mit einer Größe von lediglich 2.5'' gehört das Embedded Board VDX-6315RD zu den besonders kompakten Tiny SBC, die auf der Grundlage von effizienten SoC CPU wie dem hier eingesetzten Vortex86DX Prozessor operieren und eine vielseitige Auswahl von Schnittstellen für die direkte Erweiterung des CPU Boards bereitstellen.


Das Embedded Board VDX-6315RD verwendet den populären Vortex86DX Prozessor, der mit einer Taktfrequenz von 800MHz arbeitet und auf einen 256MB DDR2 RAM als Arbeitsspeicher zugreift. Der Prozessor verwendet einen statischen Befehlssatz aus der 32 Bit x86 Architektur und integriert zahlreiche Controller, die eine direkte Ansteuerung einer umfangreichen I/O durch den SoC ermöglichen. Zu diesen Schnittstellen gehören bei dem Tiny SBC VDX-6315RD unter anderem Ethernet LAN mit 10/100 Mbit/s über einen RJ45 Port, Enhanced IDE, doppeltes USB 2.0, zwei 20 Pin GPIO Header mit 16 Channels, drei Serial COM in RS232 und ein weiteres in RS232/422/485 sowie ein LPT Parallel Port. Als BUS Interface nutzt der Tiny SBC einen x-ISA Connector, der eine weitere Individualisierung der Hardware zulässt. Das Embedded Board VDX-6315RD ermöglicht sowohl eine Integration als IoT Controller in automatisierte Umgebungen wie eine autonome Steuerung von peripheren Devices etwa als H2M oder M2M Interfaces für Maschinen, Werkzeuge und Fertigungsprozesse.

Dokumentation

Größe

Gewicht

Bruttogewicht: 0.5 kg
