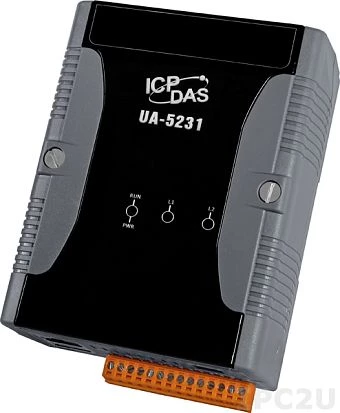

UA-5231
IoT Communication Server, with ARM 1 GHz, 512Mb DDR3, 512Mb Flash, 1xEthernet, Linux
- Hersteller:
- ICP DAS
- COM gesamt:
- 4
- RS-232:
- 2
- RS-485:
- 2
- RS-485 mit Isolierung:
- 2500 V
- USB gesamt:
- 1
- Ethernet gesamt:
- 1
- Typ 10/100/1000 Mbit/s:
- RJ-45
- Modbus TCP:
- Master
Spezifikationen
Hersteller
- Name:
- ICP DAS
CPU
- Installierter Prozessor:
- ARM Cortex A8 TI AM3354
- Frequenz:
- 1 GHz
Speicher
- Speichertyp:
- DDR3 1066
- Standard Onboard Speicher:
- 512 MB
Schnittstellen Seriell / Parallel
- COM gesamt:
- 4
- RS-232:
- 2 (1 console port)
- Maximale Übertragungsrate RS-232:
- 115200 Bit/s
- RS-485:
- 2
- Maximale Übertragungsrate RS-485:
- 115200 Bit/s
- RS-485 mit Isolierung:
- 2500 V (For ttyO5 only)
- COM-Anschluss:
- Terminal Block
- USB gesamt:
- 1
- USB 2.0:
- 1 (Host)
Netzwerk Adapter
- Ethernet gesamt:
- 1
- 10/100/1000 Mbit/s:
- 1
- Typ 10/100/1000 Mbit/s:
- RJ-45
Netzwerk
- Netzwerkprotokoll:
- MQTT
Industrie Protokolle
- Modbus TCP:
- Master
- Modbus RTU:
- Master
- MQTT:
- Client, Broker
Systemleistung
- Eingangsspannung DC:
- 12 ... 48 V
- Energieverbrauch:
- 4.8 W
Software
- Betriebssystem installiert:
- Linux OS
Betriebsbedingungen
- Temperatur:
- -25 ... 75 °C
- Feuchtigkeit:
- 10 ... 90 % (Non-condensing)
Lagerbedingungen
- Temperaturbereich:
- -25 ... 75 °C
- Feuchtigkeit:
- 10 ... 90 % (Non-condensing)
Aufbau
- Gehäuse:
- Kunststoffgehäuse
- Einbaumöglichkeit:
- DIN-Rail mount
Maße und Gewicht
- Breite:
- 91 mm
- Höhe:
- 52 mm
- Tiefe:
- 132 mm
Produktbeschreibung
UA-5231 IoT Gateway verwendet leistungsfähigen 1 GHz RISC/ARM CPU, 256 MB RAM, Embedded Linux OS, VGA, LAN, USB 2.0, 4xCOM
Das UA-5231 ist ein IoT Gateway Modul, das trotz seines kompakten Designs durch einen 1 GHz ARM Prozessor mit 256 MB DDR3 RAM Speicher und einem durch Micro SD erweiterten 512 Flashspeicher eine überdurchschnittlich hohe Performance entwickelt, auf das ein Embedded Linux mit Daemonen wie SSH, FTP und Webserver aufsetzt.
In der Standardausführung verwendet der UA-5231 einen 512 MB NAND Flashspeicher in Verbindung mit einer 4 GB Mikro SD Karte, die sich bei einem entsprechenden Bedarf an Nutzerspeicher bis auf 32 GB erweitern lässt. Für die Verarbeitung in Echtzeit unterstützt das IoT Gateway Modul RTC und Real-Time Capability. Bei dem UA-5231 handelt es sich um einen voll ausgestatteten IoT Embedded PC, der unter anderem auch einen Grafikausgang in VGA mit einer Auflösung von maximal 1280 x 720 Bildpunkten anbietet. Über den USB 2.0 Host Anschluss können ebenfalls Touchscreens betrieben werden. Die vier seriellen Schnittstellen umfassen jeweils 2xRS232 und einen nicht abgeschirmten sowie einen 2.5 kV Isolated RS485. Durch seinen integriertet MQTT Server unterstützt der UA-5231 uneingeschränkt den 2013 erlassenenen Standard für SCADA und IoT. Anwendungsbereiche reichen von der komplexen Vernetzung unterschiedlicher Enddevices für Smart Production über intelligentes Monitoring in technischen oder industriellen Anlagen bis zur globalen Kommunikation und Überwachung von Equipment an weit entfernten Standorten.
Dokumentation
Datasheet UA-5000 (PDF)
Quick Start UA-5200 (PDF)
Größe
Gewicht
Bruttogewicht: 0.35 kgNettogewicht: 0.2 kg
