SV-2201

SV-2201

ICP DAS
ART. NR.:: 08607200

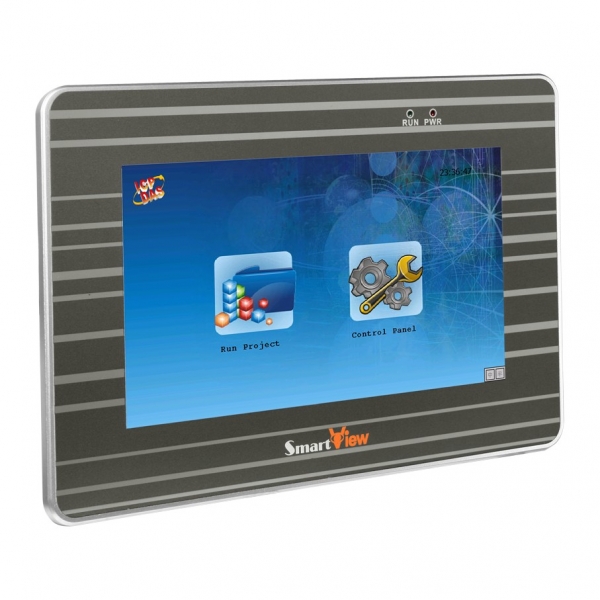

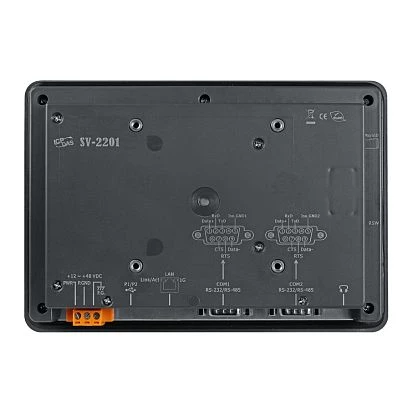

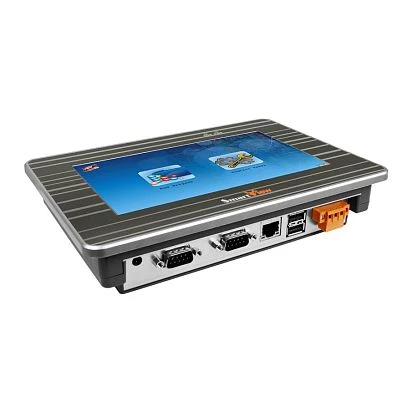

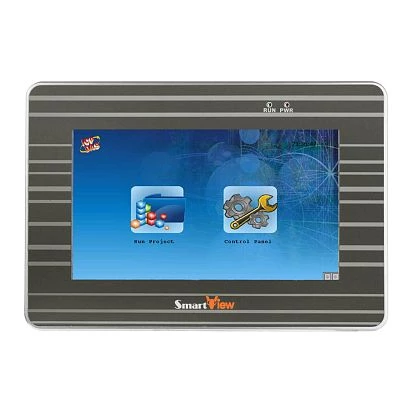

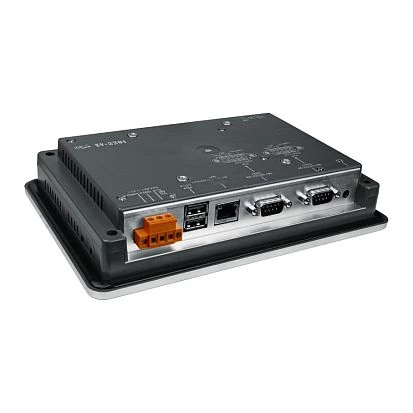

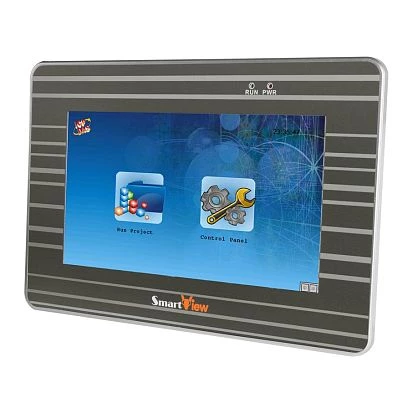

SmartView HMI Panel, 7" TFT LCD 800x480, 4-wire resistive T/S, RISC-based CPU, 512MB SDRAM, 128KB MRAM, 512MB Flash, microSD Socket, 1xGbE LAN, 2xCOM, 2xUSB 2.0, 12...48VDC-in, PoE, NEMA 4/IP65 Front, -10...+60C
Abgekündigt

Aufbau
Gehäuse
Kunststoffgehäuse mit Aluminium-Kühlkörper
Einbaumöglichkeit
Panel, Wall VESA 75
Schutzlevel Gehäuse
IP65, NEMA4
Display
Bildschirmtyp
LCD
Diagonale
7 "
Maximale Auflösung
800x480 Dots
Helligkeit
400 Cd/m2
Kontrastverhältnis
500~1
Touch Screen
Touch Screen Art
resistiv
Speicher
Standard Onboard Speicher
0.5 GB
Einbauschacht
Flash-Speicherkapazität
512 MB
EEPROM-Speicherkapazität
16 kB
NVRAM-Speicherkapazität
128 Byte
Ethernet
Ethernet gesamt
1
10/100/1000 Mbit/s
1
Schnittstellen Seriell / Parallel
COM gesamt
2
RS-232/485
2
COM Ports mit Schutzisolierung
2.5 kV (RS-232/485)
USB gesamt
2
Netzwerk
Industrieprotokolle
Modbus TCP client, Modbus RTU master
Software
Betriebssystem installiert
Linux OS
Stromversorgung
Eingangsspannung DC
12..48 V
Maße und Gewicht
Breite
213 mm
Tiefe
44 mm
Höhe
148 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-10..60 °C
Maße
Bruttogewicht
0.6 kg
Nettogewicht
0.5 kg
Aufbau
Gehäuse
Kunststoffgehäuse mit Aluminium-Kühlkörper
Einbaumöglichkeit
Panel, Wall VESA 75
Schutzlevel Gehäuse
IP65, NEMA4
