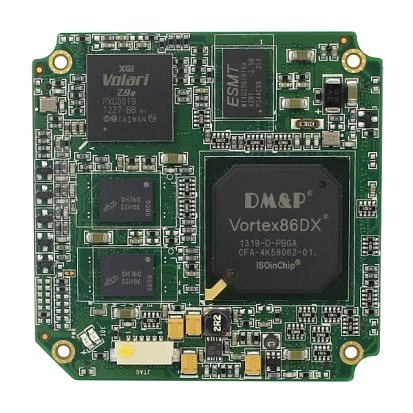

SOM304D3

Kompakt gehaltene Systeme wie das System-on-Module SOM304D3 für den Einsatz als lokale Embedded PC erweisen sich in modernen IT-Systemen als unverzichtbar, um industrielle und automatisierte Prozesse zu steuern und müssen zugleich eine maximale Kompatibilität mit heterogenen IT-Infrastrukturen inklusive unterschiedlicher Schnittstellen und Programmstrukturen aufweisen.

Als Prozessor nutzt das SoM System SOM304D3 eine effiziente System-on-a-chip (SoC) Vortex86DX3 CPU mit einer Rechenleistung von 1 GHz, die bis zu 2 GB DDR3 RAM als Arbeitsspeicher unterstützt. In Verbindung mit Schnittstellen wie SATA für das primäre und sekundäre Laufwerk oder PCI Express onboard auf dem Modul ergibt sich ein außergewöhnlich leistungsfähiges Embedded System in einem kompakten, lüfterlosen und ebenso funktionalen wie universellen Design, das sich individuell auf seine Zwecke zuschneiden lässt und selbst mit exotischer Hardware oder spezialisierten Schaltungen in verschiedenen Protokollen kommuniziert. Auf einer extrem kleinen Oberfläche von lediglich 70 x 70 mm bietet das SOM304D3 eine vollständige Umgebung, die sich entsprechend den örtlichen Voraussetzungen gestaltet lässt und vielseitig einsetzbare, autonom operierende Betriebssysteme wie FreeDos, Linux, Microsoft Windows Embedded oder individualisierte RTOS für das Monitoring und die Steuerung in Echtzeit in kritischen Umgebungen unterstützt. Als kompaktes SoM Board stellt das SOM304D3 keine standardisierten Anschlüsse, jedoch eine reichhaltige I/O, die Anwender gemäß ihrer Umgebung nutzen können.

Als Embedded System mit integrierter Funktionalität auf einem einzigen Micocontroller erweist sich das SOM304D3 mit den elektronischen Standards für externe Devices kompatibel, ohne eigene direkte Kabelverbindungen für das Netzwerk oder periphere Sensoren oder Aktoren zu besitzen. Diese lassen sich stattdessen im Rahmen des Embedded Design individuell in die I/O einbinden oder falls nicht erforderlich ignorieren beziehungsweise für eine maximale Sicherheit blockieren. Zu den unterstützten Schnittstellen zählen unter anderem vier Anschlüsse für USB 2.0, PCI Express und ISA 16 Bit sowie bis zu 80 GPIO Ports mit Unterstützung für Standards wie zum Beispiel UART, SPI. I2C, PWM oder LTP. Diese universelle Ausrichtung und individuelle Belegung der Signalverarbeitung erlaubt dem SOM304D3 eine sehr exakte Spezifizierung der Einsatzgebiete bei einem gleichzeitig universellen Design für die Akquisition und Auswertung der Daten. Für den Betrieb unter harschen Bedingungen inklusive extremer Temperaturen operiert das industrielle SoM in einem sehr weiten Temperaturbereich von -20° Celsius bis +70° Celsius und verzichtet vollständig auf mechanische Bauteile. Zu den typischen Verwendungen zählen unter anderem isolierte IT-Systeme für lokales Prozessmanagement, aber auch die Integration als gerätespezifische IoT oder M2M Interfaces für die Steuerung von Maschinen und komplexen Systemen etwa der Industrie 4.0 und die automatisierte Prozessoptimierung sowie das kontinuierliche Monitoring von Parametern in laufenden Umgebungen.
