QBiP-1505A

QBiP-1505A

GIGAIPC
ART. NR.:: 57833500

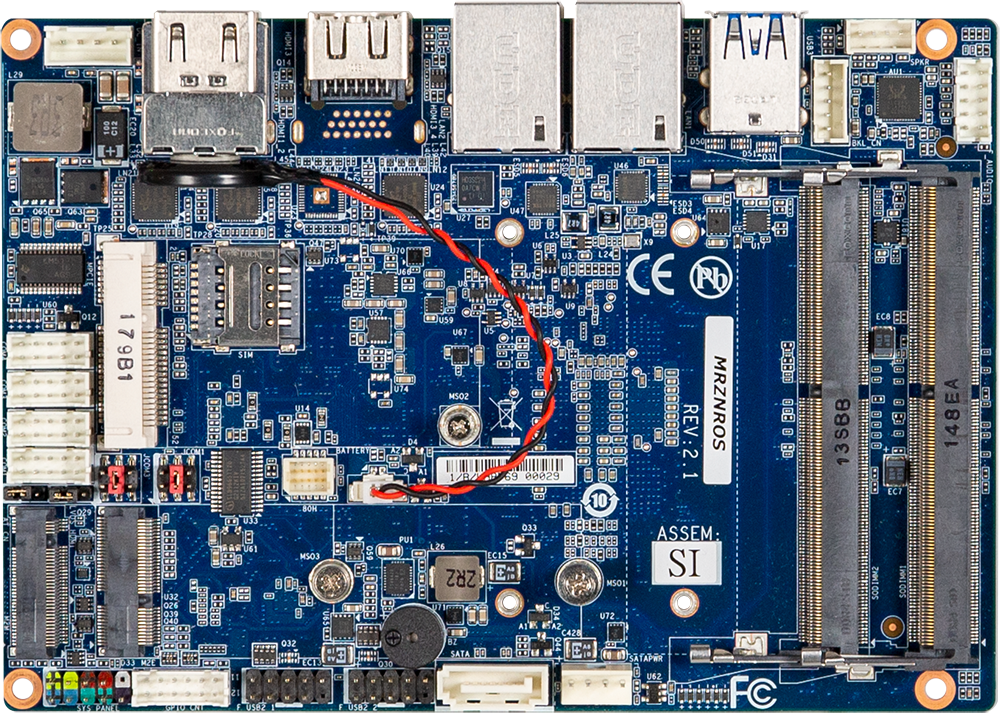

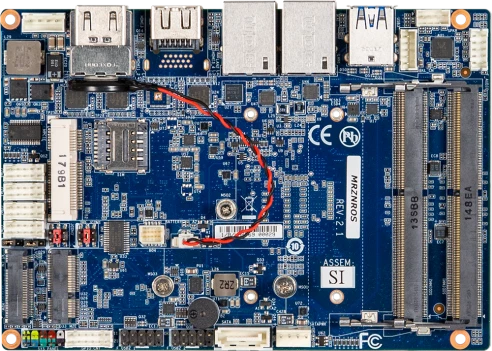

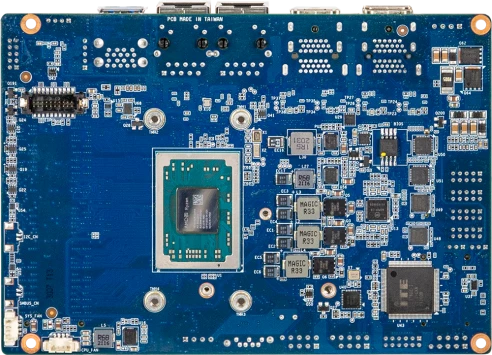

3.5" Embedded SBC, AMD Ryzen R1505G 2.4GHz SoC, Up to 32GB DDR4 RAM, 3xHDMI/eDP, 2xGbE LAN, 1xSATA, 4xCOM headers, 2xUSB 3.2, 4xUSB 2.0 headers, 2xM.2, 1xMiniPCIe, SIM, 1x8-bit GPIO, Audio, 9-36VDC-in, 0..+60C
Preis auf Anfrage
Verfügbar
Verfügbar

Systemarchitektur
Formfaktor
3.5" Half-Size SBC
CPU
CPU Generation/Familie
Elkhart Lake
Installierter Prozessor
AMD Ryzen Embedded R1505G
Socket
CPU onboard
Maximale CPU-Frequenz
3.3 GHz
Chipsatz
Chipsatz
SoC
Speicher
Formfaktor
DDR4
Socket Typ
2xSODIMM
ECC
No
Maximum Speicher
32 GB
Bauweise
herausnehmbar
Grafik
Grafikcontroller
integriert im Prozessor, AMD Radeon Graphics Vega
Schnitstellen
3xHDMI, eDP
Ethernet
Controller Typ
Realtek RTL8111HS
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
4
RS-232
2
RS-232/422/485
2
USB gesamt
6
USB 2.0
4
USB v3.x
2
Digital Eingang / Ausgang
Gesamtanzahl
8
Audio
Audio Controller
Realtek HD Audio Codec
Schnittstelle
SATA 3
1
M.2
1
Steckplätze
Gesamtanzahl
3
SIM-Karten Steckplätze
Yes, 1
M.2
2
M.2 Formfaktor
2280 M, 2230 E
Mini-PCIe/Mini Card
1
Schnittstellen
Schnittstellen
4-pin ATX, 2xRJ45 Ethernet, 2xUSB, 3xHDMI
Software
Betriebssystemkompatibilität
Windows 10
Maße und Gewicht
Breite
146 mm
Länge
101.7 mm
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Luftfeuchtigkeit
0-95%
Normen und Zertifikate
Zertifizierungen
CE
Maße
Bruttogewicht
0.5 kg
Nettogewicht
0.38 kg
Systemarchitektur
Formfaktor
3.5" Half-Size SBC
CPU
CPU Generation/Familie
Elkhart Lake
Installierter Prozessor
AMD Ryzen Embedded R1505G
Socket
CPU onboard
Maximale CPU-Frequenz
3.3 GHz
Chipsatz
Chipsatz
SoC
Speicher
Formfaktor
DDR4
Socket Typ
2xSODIMM
ECC
No
Maximum Speicher
32 GB
Bauweise
herausnehmbar
Grafik
Grafikcontroller
integriert im Prozessor, AMD Radeon Graphics Vega
Schnitstellen
3xHDMI, eDP
Ethernet
Controller Typ
Realtek RTL8111HS
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
4
RS-232
2
RS-232/422/485
2
USB gesamt
6
USB 2.0
4
USB v3.x
2
Digital Eingang / Ausgang
Gesamtanzahl
8
Audio
Audio Controller
Realtek HD Audio Codec
Schnittstelle
SATA 3
1
M.2
1
Steckplätze
Gesamtanzahl
3
SIM-Karten Steckplätze
Yes, 1
M.2
2
M.2 Formfaktor
2280 M, 2230 E
Mini-PCIe/Mini Card
1
Schnittstellen
Schnittstellen
4-pin ATX, 2xRJ45 Ethernet, 2xUSB, 3xHDMI
Software
Betriebssystemkompatibilität
Windows 10
Maße und Gewicht
Breite
146 mm
Länge
101.7 mm
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Luftfeuchtigkeit
0-95%
Normen und Zertifikate
Zertifizierungen
CE
Maße
Bruttogewicht
0.5 kg
Nettogewicht
0.38 kg
Systemarchitektur
Formfaktor
3.5" Half-Size SBC
CPU
CPU Generation/Familie
Elkhart Lake
Installierter Prozessor
AMD Ryzen Embedded R1505G
Socket
CPU onboard
Maximale CPU-Frequenz
3.3 GHz
Chipsatz
Chipsatz
SoC
Speicher
Formfaktor
DDR4
Socket Typ
2xSODIMM
ECC
No
Maximum Speicher
32 GB
Bauweise
herausnehmbar
Grafik
Grafikcontroller
integriert im Prozessor, AMD Radeon Graphics Vega
Schnitstellen
3xHDMI, eDP
Ethernet
Controller Typ
Realtek RTL8111HS
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
4
RS-232
2
RS-232/422/485
2
USB gesamt
6
USB 2.0
4
USB v3.x
2
Digital Eingang / Ausgang
Gesamtanzahl
8
Audio
Audio Controller
Realtek HD Audio Codec
Schnittstelle
SATA 3
1
M.2
1
Steckplätze
Gesamtanzahl
3
SIM-Karten Steckplätze
Yes, 1
M.2
2
M.2 Formfaktor
2280 M, 2230 E
Mini-PCIe/Mini Card
1
Schnittstellen
Schnittstellen
4-pin ATX, 2xRJ45 Ethernet, 2xUSB, 3xHDMI
Software
Betriebssystemkompatibilität
Windows 10
Maße und Gewicht
Breite
146 mm
Länge
101.7 mm
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Luftfeuchtigkeit
0-95%
Normen und Zertifikate
Zertifizierungen
CE
Maße
Bruttogewicht
0.5 kg
Nettogewicht
0.38 kg
Systemarchitektur
Formfaktor
3.5" Half-Size SBC
CPU
CPU Generation/Familie
Elkhart Lake
Installierter Prozessor
AMD Ryzen Embedded R1505G
Socket
CPU onboard
Maximale CPU-Frequenz
3.3 GHz
Chipsatz
Chipsatz
SoC
Speicher
Formfaktor
DDR4
Socket Typ
2xSODIMM
ECC
No
Maximum Speicher
32 GB
Bauweise
herausnehmbar
Grafik
Grafikcontroller
integriert im Prozessor, AMD Radeon Graphics Vega
Schnitstellen
3xHDMI, eDP
Ethernet
Controller Typ
Realtek RTL8111HS
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
4
RS-232
2
RS-232/422/485
2
USB gesamt
6
USB 2.0
4
USB v3.x
2
Digital Eingang / Ausgang
Gesamtanzahl
8
Audio
Audio Controller
Realtek HD Audio Codec
Schnittstelle
SATA 3
1
M.2
1
Steckplätze
Gesamtanzahl
3
SIM-Karten Steckplätze
Yes, 1
M.2
2
M.2 Formfaktor
2280 M, 2230 E
Mini-PCIe/Mini Card
1
Schnittstellen
Schnittstellen
4-pin ATX, 2xRJ45 Ethernet, 2xUSB, 3xHDMI
Software
Betriebssystemkompatibilität
Windows 10
Maße und Gewicht
Breite
146 mm
Länge
101.7 mm
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Luftfeuchtigkeit
0-95%
Normen und Zertifikate
Zertifizierungen
CE
Maße
Bruttogewicht
0.5 kg
Nettogewicht
0.38 kg

Dokumente
QBiP-1505A-Datasheet.pdf QBiP-1505A-User-Manual.pdf
Dokumente
QBiP-1505A-Datasheet.pdf QBiP-1505A-User-Manual.pdf
Dokumente
QBiP-1505A-Datasheet.pdf QBiP-1505A-User-Manual.pdf
Dokumente
QBiP-1505A-Datasheet.pdf QBiP-1505A-User-Manual.pdf
