QBi-8565A

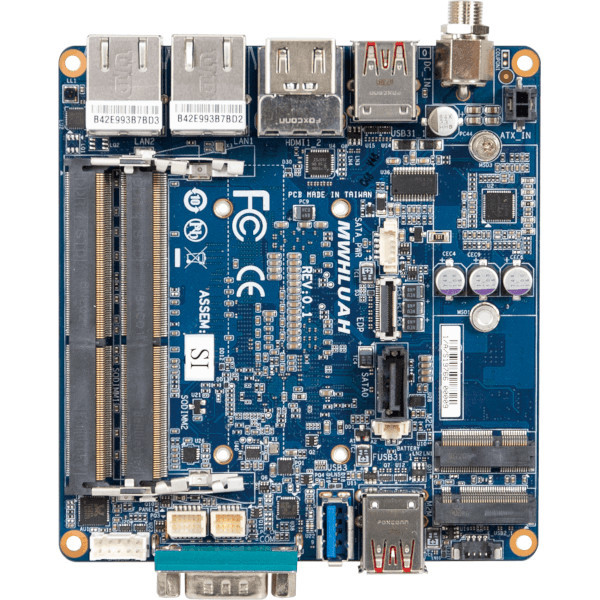

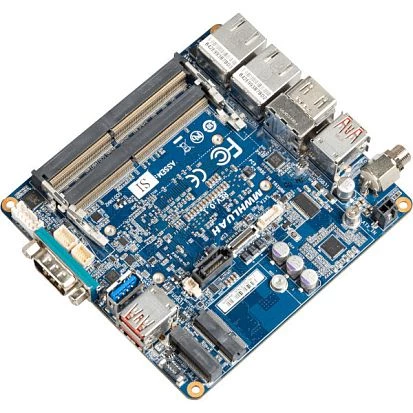

QBi-8565A

GIGAIPC
ART. NR.:: 57122900
Embedded Compact Board, Intel Core i7-8565U 1.8GHz CPU, 2x DDR4 SO-DIMM, 2xHDMI, 2xGbit LAN, 2xUSB 3.0, 2xUSBx2.0, 1xRS-RS-232/422/485, 1xSATA, 1xM.2 E-Key, 1xM.2 M-Key, Audio, 9..36V DC-In
Preis auf Anfrage
Verfügbar
Verfügbar

CPU
CPU Generation/Familie
Whiskey Lake
Installierter Prozessor
Intel Core i7
Socket
CPU onboard
Maximale CPU-Frequenz
1.8 GHz
Menge der CPUs
1
Speicher
Formfaktor
DDR4
Socket Typ
2xSODIMM
Maximum Speicher
32 GB
Bauweise
herausnehmbar
Grafik
Grafikcontroller
integriert im Prozessor
Schnitstellen
2xHDMI, eDP
Ethernet
Controller Typ
Intel i219-V 10/100/1000 Mbps, Realtek RTL8111HS
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Wi-Fi
WLAN IEEE-Norm
Yes
Schnittstellen Seriell / Parallel
COM gesamt
1
RS-232/422/485
1
USB gesamt
6
USB 2.0
1
USB v3.x
5
Audio
Audio Controller
Intel HD Audio
Schnittstelle
RAID Levels
1
M.2
1
Steckplätze
Gesamtanzahl
2
M.2
2
Schnittstellen
Intern
SATA 3, USB 2.0, LPC TPM, 10-pin Audio, USB 3.0
Schnittstellen
2xHDMI, 2xRJ45 Ethernet, 4xUSB, Line Out, DC Input, DB9 Male
Software
Betriebssystemkompatibilität
Windows 10
Maße und Gewicht
Breite
105 mm
Länge
110 mm
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
0.33 kg
Nettogewicht
0.13 kg
