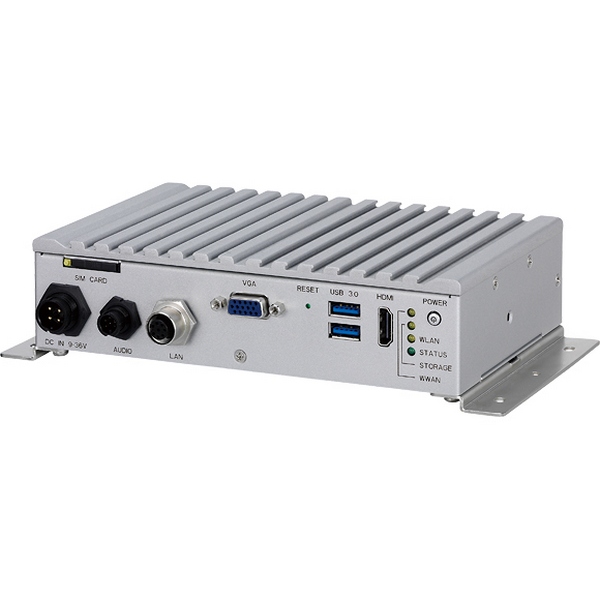

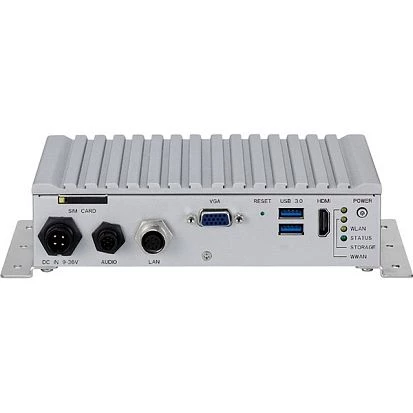

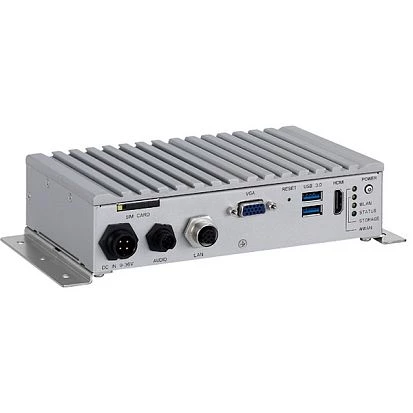

nROK-1020-A
Embedded Railway Fanless PC, Intel Atom x5-E3930 1.8GHz, 4GB DDR3L, VGA, HDMI, 1xGbit LAN M12, 1xDB9 (4xRS-232, 2xRS-485), 1xDB15 Multiport (1xCAN, 1xRS-232, DIO, odometer), 2xUSB 3.0, Audio, 1x2.5" SATA SSD, mSATA, 2xMini-PCIe, 24V DC-In
- Hersteller:
- NEXCOM
- Gehäuse:
- Aluminiumgehäuse
- Einbaumöglichkeit:
- Einbau, Desktop, Wall
- Installierter Prozessor:
- Intel Atom x5-E3930
- Typ:
- Lüfterlos
- Betriebssystemkompatibilität:
- Linux OS, Windows 10
- Temperatur:
- -40 ... 70 °C
Spezifikationen
Aufbau
- Gehäuse:
- Aluminiumgehäuse
- Einbaumöglichkeit:
- Einbau, Desktop, Wall
CPU
- Installierter Prozessor:
- Intel Atom x5-E3930
- Frequenz:
- 1.8 GHz
Speicher
- Speichertyp:
- DDR3L 1333, DDR3L 1600
- Socket Typ:
- 1xSODIMM 204pin
- Standard Onboard Speicher:
- 4 GB
- Bauweise:
- herausnehmbar
- Maximum Speicher:
- 16 GB
Grafik
- Grafikcontroller:
- integriert im Prozessor
Netzwerk Adapter
- Ethernet gesamt:
- 1
- 10/100/1000 Mbit/s:
- 1
Schnittstellen Seriell / Parallel
- COM gesamt:
- 7
- RS-232:
- 5
- RS-485:
- 2
- USB gesamt:
- 2
- USB 3.0:
- 2
Digital Eingang / Ausgang
- Gesamtanzahl:
- 5
Industrie Protokolle
- CAN Port:
- 1
- CAN Version:
- CAN 2.0B
Audio
- Audio Controller:
- Intel HD Audio
Speicher Controller
- SATA 3 Channels:
- 1
Speichermedium
- 2.5'' Einbauschacht:
- SATA 3, SSD, HDD
- mSATA Unterstützung:
- Yes
Laufwerksschächte
- Gesamtanzahl:
- 1
- 2.5" intern:
- 1
Steckplätze
- Gesamtanzahl:
- 2
- Mini-PCIe/Mini Card:
- 2
Zusätzliche Funktionen
- Anzahl SIM Kartenhalter:
- 1
- 3G:
- Yes
- GPS:
- NEO-M8N GNSS
Kühlung
- Typ:
- Lüfterlos
Schnittstellen
- Schnittstellen:
- DB15 VGA, HDMI, 2xUSB, SIM Card Slot, DB15 (COM+GPIO), DB15 Female, M12 Audio, M12 DC-in, 6-pin 12V DC Out, 8-pin M12 Ethernet
Systemleistung
- Eingangsspannung DC:
- 9 ... 36 V
- Energieverbrauch:
- 20 W
Software
- Betriebssystemkompatibilität:
- Linux OS, Windows 10
Maße und Gewicht
- Breite:
- 185 mm
- Höhe:
- 45 mm
- Tiefe:
- 120 mm
Betriebsbedingungen
- Temperatur:
- -40 ... 70 °C
- Feuchtigkeit:
- 10 ... 90 % (non-condensing)
- Vibration:
- 2g @5~500 Hz
- Schock:
- 20g
Normen und Zertifikate
- Zertifizierungen:
- CE, FCC Class B
- MIL-STD-810:
- MIL-STD-810F Test Method 516.5 Crash Hazard, MIL-STD-810F Test Method 514.5 Highway Truck
- Bahnfahrzeuge:
- EN 50155, EN 45545
- Automotive:
- e13 Mark
Hersteller
- Name:
- NEXCOM
Produktbeschreibung
nROK-1020-A Railway PC mit Intel Atom x5-E3930, max. 8 GB DDR3L RAM, SATA, PCIe mSATA, 2xUSB 3.0, 7xSerial COM, GbE
Mit dem nROK-1020-A steht dem Anwender ein effizienter, robuster Entry-Level Railway Transportation PC für die Digitalisierung im Schienenverkehr und die Entwicklung von IoT Applikationen zur Verfügung. Als Hardware nutzt das Fanless Embedded Device nROK-1020-A einen Intel Atom x5-E3930 Dual Core Prozessor, ein kompaktes SBC Layout, ein 2.5'' SATA Drive Bay und Mini Card für flexible Individualisierung.
Mit der Wahl des Intel Atom x5-E3930 als CPU verwendet der nROK-1020-A eine erprobte und leistungsfähige Dual Core Architektur mit einer Taktfrequenz von maximal 1.80 GHz im Turbo Boost Mode. Diese ergänzt der Railway Application PC nROK-1020-A um moderne Komponenten wie einen von 4 GB auf 8 GB erweiterbaren Low Energy DDR3L RAM als Arbeitsspeicher und wahlweise eine SATA 3.0 SSD/HDD in 2.5'' oder mSATA über Mini PCI Express. Für die individuelle Erweiterung um Interfaces und interne Hardware stellt der nROK-1020-A zwei Expansion Slots in Mini PCI Express, die mit USB sowie USB, mSATA und PCIe kompatibel zu den unterschiedlichen Standards für Steckkarten sind.
Die Ausstattung des nROK-1020-A ist auf eine schnelle und komfortable Realisierung von unterschiedlichen Anwendungen in öffentlichen Verkehrssystemen und speziell dem Schienentransport ausgelegt. Zu seinen nativen Schnittstellen zählt der Fanless Embedded PC nROK-1020-A deshalb einen DB15 COM Port für vierfaches RS232 und doppeltes Serial RS485 sowie einen weiteren DB15 Multiport mit 5 Bit GPIO, CAN Bus 2.0, RS232 Tx/Rx Interface und externes Hodometer. Zusätzlich besitzt der nROK-1020-A zwei Eingänge für USB 3.0 und grafische Ausgänge in HDMI und VGA DB9. Durch einen extern zugänglichen Slot für SIM Karten ermöglicht der nROK-1020-A die Vernetzung über WWAN und kann darüber hinaus als Embedded Server für Clients über Gigabit Ethernet LAN oder optionalem WLAN 802.11 dienen.
Um eine ausfallfreie Funktion bei starken Vibrationen und Erschütterungen zu gewährleisten, ist der nROK-1020-A entsprechend dem militärischen Standard MIL-STD-810F zertifiziert. Darüber hinaus sind die Anschlüsse für starke Belastungen gesichert und beinhalten bei dem nROK-1020-A beispielsweise eine M12 Schraubverbindung für den LAN Port. Die Positionsbestimmung übernimmt der Railway Computer nROK-1020-A sowohl über GPS wie über integrierte Sensoren für Beschleunigung oder zusätzliche externe Messgeräte wie einem Hodometer. Der nROK-1020-A eignet sich für M2M Monitoring und Steuerung, Infotainment und Digital Signage Systeme für Passagiere oder auch für digitale Kommunikation mit kombinierter Daten- und Audioübertragung.
Dokumentation
Datasheet nROK-1020 (PDF)
Größe
Gewicht
Bruttogewicht: 1.5 kgNettogewicht: 1 kg
