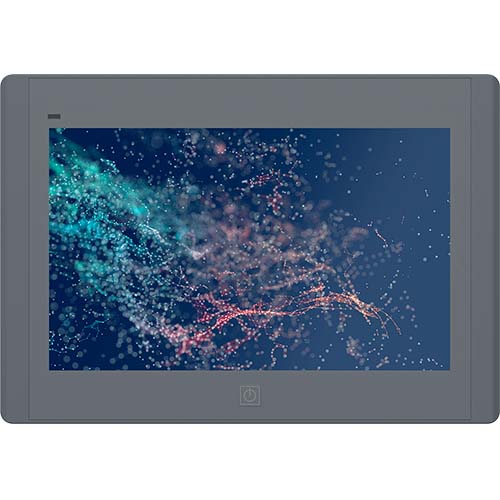

nHMI-10M
10.2" Fanless HMI Panel PC, 800x480, 350cd/m2, Resistive Touch, IP65 Front, ARM Sitara AM3352 1GHz CPU, 512MB SDRAM, 4GB eMMC, 1x100Mbit LAN, 2xRS232/422/485, 1xRS232/485, 1xUSB 2.0, 1xUSB 2.0 Type-B, 1xSD Card Slot, 19.2-28.8VDC-in, 0..50C
- Hersteller:
- NEXCOM
- Gehäuse:
- Gehärteter Stahl
- Schutzlevel Frontseite (Panel):
- IP65
- Bildschirmtyp:
- LCD TFT
- Diagonale:
- 10.2 "
- Maximale Auflösung:
- 800 x 480 Dots
- Touch Screen Art:
- resistiv
- Installierter Prozessor:
- ARM Cortex A8 TI 3352M
- Frequenz:
- 1 GHz
- Gehäuse:
- Gehärteter Stahl
- Einbaumöglichkeit:
- Panel, Wall VESA 75
- Schutzlevel Frontseite (Panel):
- IP65
- Bildschirmtyp:
- LCD TFT
- Diagonale:
- 10.2 "
- Maximale Auflösung:
- 800 x 480 Dots
- Helligkeit:
- 350 Cd/m2
- Kontrastverhältnis:
- 300 : 1
- Touch Screen Art:
- resistiv
- Installierter Prozessor:
- ARM Cortex A8 TI 3352M
- Socket:
- CPU onboard
- Frequenz:
- 1 GHz
- Chipsatz:
- SoC
- Speichertyp:
- SDRAM
- Socket Typ:
- Verlötet
- Standard Onboard Speicher:
- 512 MB
- Bauweise:
- Onboard fixiert
- Grafikcontroller:
- integriert im Prozessor
- SD Unterstützung:
- Yes
- eMMC Unterstützung:
- Yes
- eMMC Speicherkapazität:
- 4 GB
- COM gesamt:
- 3
- RS-232/485:
- 1 (or CAN Bus Optional)
- RS-232/422/485:
- 2
- COM-Anschluss:
- 3xDB9
- USB gesamt:
- 2
- USB 2.0:
- 2 (1xhost Type-A, 1xdevice Type B)
- Controller Typ:
- In Chipset integriert
- Ethernet gesamt:
- 1 (Optional 2x100Mbit)
- 10/100 Mbit/s:
- 1
- Typ:
- Lüfterlos
- LED:
- Power LED
- Schalter:
- On/Off
- Schnittstellen:
- 3xDB9, RJ45, 1xUSB, SD card slot, USB Type B
- Eingangsspannung DC:
- 19.2 ... 28.8 V
- Unterstützte Stromversorgung:
- External power adapter AC/DC
- Betriebssystemkompatibilität:
- MS DOS, Windows CE 6.0, Linux OS
- Temperatur:
- 0 ... 50 °C
- Feuchtigkeit:
- 10 ... 90 % (non-condensing)
- Breite:
- 279.5 mm
- Höhe:
- 195.5 mm
- Tiefe:
- 39.5 mm
- Zertifizierungen:
- CE, FCC, EN61000-6-2, EN61000-6-4
- Name:
- NEXCOM
nHMI-10M 10.1'' TFT Industrial Panel PC besitzt Cortex-A8 AM3352 CPU, 512 MB SDRAM, 4 GB eMMC, 2xUSB, 3xCOM, Dual LAN
Durch ein kompaktes Format mit einer universellen Auswahl an Schnittstellen positioniert sich der nHMI-10M als vielseitiges und flexibles TFT Human-Machine-Interface (HMI), das sich für zahlreiche Anwendungen als SCADA und H2M Interface oder IoT Terminal einsetzen lässt, um automatisierte Umgebungen über den 10.2'' Touchscreen übersichtlich zu überwachen und zu steuern.
Das nHMI-10M verwendet als Prozessor eine Cortex-A8 CPU Sitara AM3352 CPU mit 1 GHz Taktfrequenz, die auf der stromsparenden und gleichzeitig rechenstarken ARM-Architektur für Embedded Devices beruht. Als Speichermedien nutzt der kompakte Panel PC einen 512 MB RAM und ein 4 GB eMMC Flash Drive für das Betriebssystem und Nutzerdaten. Die Erweiterung der Kapazität etwa für umfangreiches Logging ist über einen Steckplatz für SD Karten möglich. Durch eine konsequente Optimierung der Hardware auf flüssige grafische Ausgabe, schnelle Datenerfassung und einen niedrigen Energieverbrauch stellt der nHMI-10M ein ebenso leistungsfähiges wie reaktionsschnelles HMI und IoT Terminal, das sich unkompliziert in unterschiedliche IT-Infrastrukturen integrieren lässt.
Trotz seiner kompakten Bauweise verfügt das nHMI-10M über eine umfangreiche I/O, die beispielsweise USB Ports in Type A und Type B, doppeltes Serial COM RS232/422/485 und eine weitere Schnittstelle für RS422/485 beziehungsweise optional CAN Bus einschließen. Die Anbindung an das Netzwerk erfolgt in der Standardversion über 10/100 Mbit Ethernet, kann jedoch auf Wunsch um Dual LAN für systemkritische Umgebungen mit redundanten oder verzweigten IT-Topologien erweitert werden. Als Display verwendet der nHMI-10M einen resistiven 10.1'' TFT Touchscreen mit einer Auflösung von 800 x 480 Pixeln und einer Helligkeit von 350 cd/m².
Für eine rasche und einfache Programmierung individueller Projekte stellt der nHMI-10M eine eigene nHMI Developer SDK mit einer grafischen Oberfläche zur Verfügung, die eine unkomplizierte Entwicklung selbst bei komplexen Aufgaben inklusive mehrsprachiger Interfaces ermöglicht. Eine hohe Ausfallsicherheit gewährleistet eine die lange MTBF von 20.000 Stunden für das Display und eine elektrische Isolierung gefährdeter Schnittstellen gegen Stromspitzen. Mit einer tolerierten Eingangsspannung zwischen 19.2 Volt und 28.8 Volt DC toleriert der nHMI-10M zudem eine instabile Energieversorgung. Der nHMI-10M bietet eine ausgezeichnete Lösung für die Integration lokaler IoT und HMI Terminals in unterschiedlichen Umgebungen inklusive des Maschinen- und Anlagenbaus, bei der Gebäudeautomatisierung oder im industriellen Prozessmanagement.
Größe
Gewicht
Bruttogewicht: 1.5 kgNettogewicht: 1.1 kg
