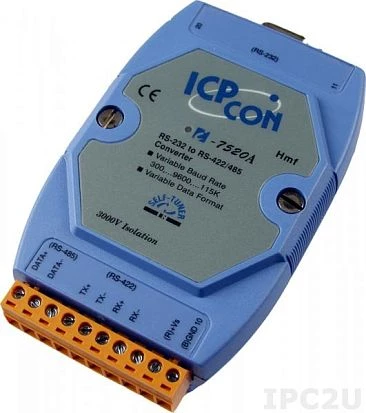

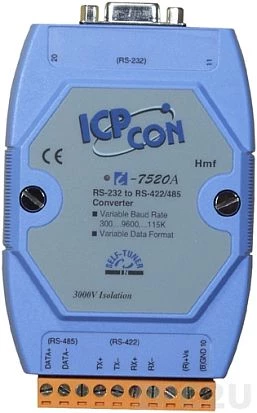

I-7520A
RS-232 to RS-422/485 Converter with RS-485 Automatic Data Direction Control, Isolation Protection
- Hersteller:
- ICP DAS
- COM gesamt:
- 2
- RS-232:
- 1
- RS-422/485:
- 1
- Temperatur:
- -25 ... 75 °C
- Name:
- ICP DAS
- COM gesamt:
- 2
- RS-232:
- 1
- Maximale Übertragungsrate RS-232:
- 115200 Bit/s
- RS-232 mit Isolierung:
- 3000 V
- RS-422/485:
- 1
- Maximale Übertragungsrate RS-422/485:
- 115200 Bit/s
- COM-Anschluss:
- 1xDB9, Terminal Block
- Eingangsspannung DC:
- 10 ... 30 V
- Energieverbrauch:
- 1.2 W
- Temperatur:
- -25 ... 75 °C
- Feuchtigkeit:
- 10 ... 90 %
- Temperaturbereich:
- -30 ... 75 °C
- Einbaumöglichkeit:
- DIN-Rail mount
- Breite:
- 72 mm
- Höhe:
- 118 mm
- Tiefe:
- 35 mm
I-7520A kompakter Konverter für RS232/422/485 mit 3000VDC Isolation, RS232 Input, RS422/485 Output, DIN Rail Mount
Der robuste und kompakte Konverter I-7520A ermöglicht es, Daten universell in den Formaten RS232/422/485 untereinander zu transkodieren und somit industrielle Computer mit einer mangelnden Ausstattung an Serial COM Kanälen nach Bedarf zu erweitern, um die Vorteile von RS422 oder RS485 wie etwa die Kommunikation über längere Distanzen oder eine maximale Bandbreite zu verwenden.
In dem Design eines kompakten Moduls bietet der I-7520A einen aktiven Konverter von RS232 in RS422 und RS485, der eine bilaterale Kommunikation zwischen einem Steuerserver oder Embedded PC und der peripheren Hardware zulässt. Durch den Einsatz lassen sich die Limitierungen des weitverbreiteten Standards RS232 überwinden und stattdessen sämtliche Vorteile eines vollständig kompatiblen RS232/422/485 Interfaces an dem H2M oder M2M Server nutzen. Der Converter I-7520A unterstützt dabei sämtliche standardisierten Bandbreiten zwischen 300bps und 115200bps mit paralleler Full Duplex Kommunikation in beide Richtungen. Für die Betriebssicherheit zwischen den RS232/422/485 Ports verwendet es eine elektrische Drei-Wege-Isolierung am RS232 Input mit einer Toleranz bis 3000VDC Spitzenspannung, Durch einen weiten Temperaturbereich von -25° Celsius bis +75° Celsius operiert der Konverter in harschen Umgebungen inklusive der industriellen Produktion und geschützten Außenstandorten. Der Einsatz des I-7520A ermöglicht die Konvertierung von RS232 in RS422/485 in Embedded Systemen, um die Automation unter modernen Bedingungen etwa für IoT oder die Industrie 4.0 zu optimieren.
Größe
Gewicht
Bruttogewicht: 0.215 kgNettogewicht: 0.13 kg
