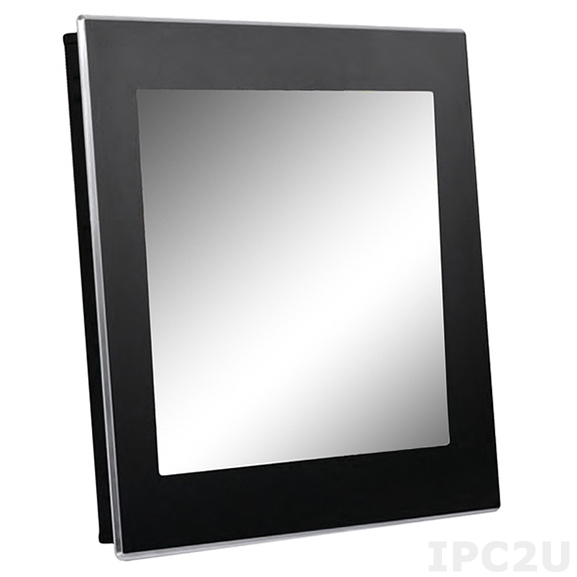

FUDA2-S1911
19" TFT LCD Panel PC, Resistive Touch Screen, Intel Atom E3845 1.91GHz CPU, 1x204-pin DDR3L SO-DIMM-1333/1600, 2.5" SATA HDD/SSD, Compact Flash II, SD card slot, 2xCOM, 4xUSB, 2xGbE LAN, DVI-I, power supply 12-24V DC
- Hersteller:
- Portwell
- Gehäuse:
- Gehärteter Stahl
- Schutzlevel Frontseite (Panel):
- IP65
- Schutzlevel Gehäuse:
- IP20
- Bildschirmtyp:
- LCD
- Diagonale:
- 19 "
- Maximale Auflösung:
- 1280 x 1024 Dots
- Touch Screen Art:
- resistiv
- Installierter Prozessor:
- Intel Atom E3845
Spezifikationen
Aufbau
- Gehäuse:
- Gehärteter Stahl
- Einbaumöglichkeit:
- Panel, Wall VESA 100, Wall VESA 75
- Material Frontseite (Panel):
- Aluminium
- Schutzlevel Frontseite (Panel):
- IP65
- Schutzlevel Gehäuse:
- IP20
Display
- Bildschirmtyp:
- LCD
- Diagonale:
- 19 "
- Maximale Auflösung:
- 1280 x 1024 Dots
- Helligkeit:
- 350 Cd/m2
- Kontrastverhältnis:
- 1000 : 1
- Hintergrundbeleuchtung:
- LED
Touch Screen
- Touch Screen Art:
- resistiv
CPU
- Installierter Prozessor:
- Intel Atom E3845
- Frequenz:
- 1.91 GHz
Chipsatz
- Chipsatz:
- Intel NM10
Speicher
- Speichertyp:
- DDR3L 1333, DDR3L 1600
- Socket Typ:
- 1xSODIMM 204pin
- Bauweise:
- herausnehmbar
- Maximum Speicher:
- 4 GB
Grafik
- Grafikcontroller:
- integriert im Prozessor
Speichermedium
- 2.5'' Einbauschacht:
- SSD, HDD
- CF Socket:
- Yes
- SD Unterstützung:
- Yes
Schnittstellen Seriell / Parallel
- COM gesamt:
- 2
- RS-232/422/485:
- 2
- USB gesamt:
- 4
- USB 2.0:
- 2
- USB 3.0:
- 2
Netzwerk Adapter
- Ethernet gesamt:
- 2
- 10/100/1000 Mbit/s:
- 2
Industrie Protokolle
- EtherCAT:
- Yes
Laufwerksschächte
- Gesamtanzahl:
- 1
- 2.5" intern:
- 1
Kühlung
- Typ:
- Lüfterlos
Status LEDs / Schalter
- LED:
- 1xHDD LED, Power LED
- Schalter:
- On/Off, 1xReset
Schnittstellen
- Schnittstellen:
- 2xDB9, DVI-I, 2xRJ45, 4xUSB, DC input (terminal block)
Watchdog
- Programmierbar:
- Yes
Systemleistung
- Eingangsspannung DC:
- 12 ... 24 V
Software
- Betriebssystemkompatibilität:
- Windows 7, Windows 8, Linux OS
Betriebsbedingungen
- Temperatur:
- -20 ... 70 °C
- Feuchtigkeit:
- 20 ... 90 % (Non-condensing)
- Vibration:
- 1.0G (SD/CF/SSD) and 0.5G (HDD) , Power on & 2.16G, Packaged; 5~500Hz
- Schock:
- 15G peak acceleration, 11 ms (Power on condition)
Maße und Gewicht
- Breite:
- 480 mm
- Höhe:
- 400 mm
- Tiefe:
- 58.6 mm
Normen und Zertifikate
- Zertifizierungen:
- CE, FCC Class A
- Vibration und Schock:
- IEC 60068-2-27, IEC 60068-2-64
Hersteller
- Name:
- Portwell
Produktbeschreibung
FUDA2-S1911 Fanless Industrial Panel PC nutzt Intel Atom E3845 Quad Core, 2.5'' SSD/HDD, SD Card, CF Slot, 19'' Touch Screen
Der FUDA2-S1911 besitzt einen leistungsfähigen Intel Atom E3845 Prozessor mit vier Kernen und 1.91 GHz Taktfrequenz, der auf einen 4 GB DDR3 RAM Speicher und ein 2.5'' Laufwerk zugreifen kann und dadurch eine hohe Performance mit einem 19'' kapazitiven Touch Screen für Multi Touch oder Gestensteuerung verbindet.
Das nach IP65 abgeschirmte Front Panel des FUDA2-S1911 wird durch ein IP20 Chassis aus Heavy Duty Steel ergänzt, an dessen Unterseite sich Anschlüsse für Peripherie und Grafik befinden. Der Industrie Panel PC besitzt dafür unter anderem 2xUSB 3.0 neben 2xUSB 2.0, 2xCOM für serielles RS232/422/485, Dual LAN Gigabit Ethernet und DVI-I als Grafikausgang für ein zweites Display oder einen weiteren Touch Screen. Bei dem Design verfolgt der FUDA2-S1911 konsequent einen lüfterlosen Ansatz mit einer hohen Belastbarkeit und geringer Verlustleistung, der einen Einsatz unter extremen Temperaturen von -20° Celsius bis +70° Celsius erlaubt. Das massive Enclosure absorbiert zudem Beschleunigungen und Erschütterungen bis zu 15G und Vibrationen mit einer maximalen Frequenz von 500 Hz. Für einen unkomplizierten Einsatz in industriellen Netzwerken unterstützt der robuste Fanless Panel PC neben TCP/IP auch nativ auch das Fieldbus Protokoll EtherCAT. Der FUDA2-S1911 richtet sich an industrielle und gewerbliche Umgebungen, in denen der Panel PC als HMI oder auch als Customer Terminal eingesetzt werden kann.
Dokumentation
Datasheet FUDA2 (PDF)
Größe
Gewicht
Bruttogewicht: 11.2 kgNettogewicht: 7.8 kg
