EmCORE-i89M2-WT-6822EQ

Arbor
ART. NR.:: 07811800

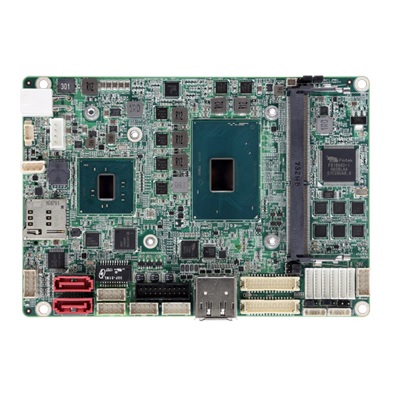

3.5" Intel Core i7-6822EQ 2,8GHz CPU Card with DDR4 SoDIMM up to 16Gb, 2xDual LVDS, HDMI, DP, 1xSATA, 1xM.2, 2xLAN, 6xCOM, 6xUSB, 1xSIM, Audio
Preis auf Anfrage
Verfügbar
Verfügbar

Systemarchitektur
Formfaktor
3.5"
CPU
Installierter Prozessor
Intel Core i7-6822EQ
Maximale CPU-Frequenz
2.8 GHz
Chipsatz
Chipsatz
Intel QM170 PCH
Speicher
Formfaktor
DDR4
Socket Typ
1xSODIMM
Maximum Speicher
16 GB
Bauweise
herausnehmbar
Grafik
Grafikcontroller
Intel HD Graphics 520
Schnitstellen
DisplayPort, LVDS, HDMI
Ethernet
Controller Typ
Intel i210-IT, Intel i219-LM
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
6
RS-232
4
RS-232/422/485
2
USB gesamt
6
USB 2.0
4
USB v3.x
2
Audio
Audio Controller
Realtek ALC662
Steckplätze
SIM-Karten Steckplätze
1
M.2
1
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Schnittstellen
6xDB9, LVDS, HDMI, 6xUSB, Mic In, Line In, Line Out, Display port
Software
Betriebssystemkompatibilität
Ubuntu, Windows 10
Maße und Gewicht
Breite
102 mm
Länge
146 mm
Betriebsbedingungen
Maximale Betriebstemperatur
-40..85 °C
Maße
Bruttogewicht
0.36 kg
Nettogewicht
0.36 kg
