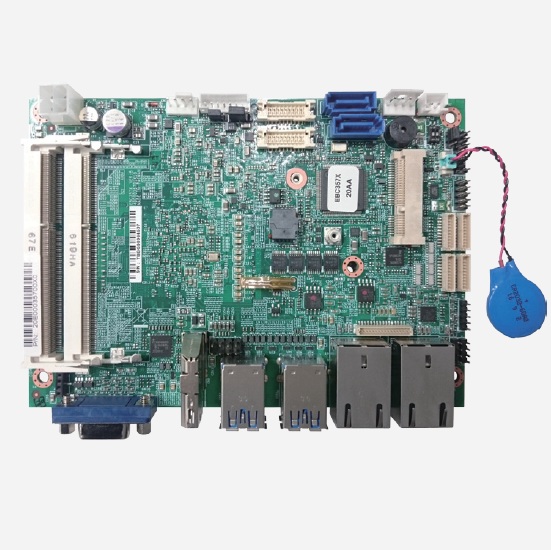

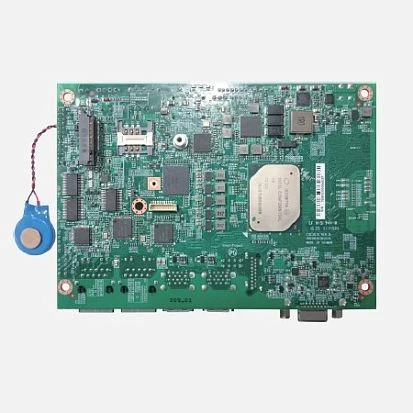

EBC-357X-E3930
3.5" low power board Intel Atom Apollo Lake Dual core (E3930) SOC, Support DDR3L x2, Support M.2 module, miniPCIe, 4x USB3.0, 2x SATA2.0, 2x GbE, 3x RS232, 1x RS232/422/485, VGA,HDMI,LVDS 24/48-bit, DC 12V input; wide temperature -40 to +85 C
- Hersteller:
- NEXCOM
- Formfaktor:
- 3.5"
- Installierter Prozessor:
- Intel Atom x5-E3930
- Chipsatz:
- Intel Atom SoC
- Speichertyp:
- DDR3L
- Ethernet gesamt:
- 2
- COM gesamt:
- 4
- Temperatur:
- -40 ... 85 °C
- Zertifizierungen:
- CE, FCC Class A
Spezifikationen
Hersteller
- Name:
- NEXCOM
Systemarchitektur
- Formfaktor:
- 3.5"
CPU
- Installierter Prozessor:
- Intel Atom x5-E3930
- Frequenz:
- 1.3 GHz
Kühlung
- Typ:
- Aktiver Lüfter
Chipsatz
- Chipsatz:
- Intel Atom SoC
Speicher
- Speichertyp:
- DDR3L
- Socket Typ:
- 2xSODIMM 204pin
- Maximum Speicher:
- 16 GB
Grafik
- Grafikcontroller:
- In Chipset integriert
- Schnitstellen:
- LVDS, HDMI, VGA ( HDMI connector (resolution up to 3840 x 2160@30Hz))
Netzwerk Adapter
- Controller Typ:
- Intel i210-IT
- Ethernet gesamt:
- 2
- 10/100/1000 Mbit/s:
- 2
Schnittstellen Seriell / Parallel
- COM gesamt:
- 4
- RS-232:
- 3
- RS-232/422/485:
- 1
Steckplätze
- Mini-PCIe/Mini Card:
- 1
- M.2:
- 1
Speichermedium
- mSATA Unterstützung:
- Yes
- eMMC Unterstützung:
- Yes
Zusätzliche Funktionen
- Anzahl SIM Kartenhalter:
- 1
Audio
- Audio Controller:
- Realtek ALC886
- Typ:
- In Chipset integriert
- Audiokanäle:
- 3
Schnittstellen
- Intern:
- 4xCOM, 10-pin RS-232, 10-pin RS-232/422/485
- Schnittstellen:
- DB15 VGA, LVDS, HDMI, 2xRJ45 Ethernet, 4xUSB, External SATA
Systemleistung
- Eingangsspannung DC:
- 12 ... 12 V
Betriebsbedingungen
- Temperatur:
- -40 ... 85 °C
- Feuchtigkeit:
- 10 ... 90 % (operating, non-condensing)
Maße und Gewicht
- Breite:
- 102 mm
- Länge:
- 146 mm
Normen und Zertifikate
- Zertifizierungen:
- CE, FCC Class A
Produktbeschreibung
EBC-357X-E3930 3.5'' SBC besitzt Intel Atom E39XX Dual/Quad Core CPU, max. 16 GB DDR3L RAM, Triple View, Dual LAN, SATA
Entsprechend den Ansprüchen an moderne Embedded Devices vereint der EBC-357X-E3930 kompaktes Design, hohe Leistung und Flexibilität in einem 3.5'' SBC mit unterschiedlichen Schnittstellen inklusive einem Triple Display, COM Ports und Intel Controller für Dual LAN. Ihre hohen Ressourcen beziehen die Embedded PC in diesem Fall aus einem Intel Atom CPU und einem DDR3 RAM bis zu 16 GB.
Je nach Anforderungen der Umgebung erlaubt der EBC-357X-E3930 den Einsatz eines Intel Atom Dual oder Quad Core Prozessors der E39XX Familie mit einer Taktfrequenz von bis zu 2.0 GHz. Im Vergleich zu anderen Embedded Computer stellt dieses Device für datenaufwendige Berechnungen hohe Speicherkapazitäten mit bis zu 16 GB DDR3L Low Energy RAM und schnellem Zugriff mittels Dual Channel zur Verfügung. Neben einem optionalen eMMC Flash Drive bieten sich als Alternativen sowohl SATA Laufwerke wie auch SATA DOM als Speichermedien an. Trotz der kompakten Bauweise mit lediglich 3.5'' Größe besitzt das Embedded Device zwei Expansion Ports, die Steckkarten in den Formaten Mini PCI Express und NGFF aufnehmen.
Eine Besonderheit des EBC-357X-E3930 ist seine Fähigkeit, bis zu drei Displays individuell anzusteuern. Als Ausgänge nutzt der Industrial Embedded PC dafür sowohl analoges VGA wie auch die digitalen Schnittstellen HDMI und LVDS. Die Ausstattung mit einem oder mehreren Touch Screens neben weiterer peripherer Hardware unterstützt eine für 3.5'' SBC hohe Anzahl von Schnittstellen. So stehen beispielsweise nicht nur vierfaches USB 3.0, sondern auch drei Serial COM RS232 und ein weiterer serieller Port in RS232/422/485 zur Auswahl. Schaltkreise und direkte Sensoren und Aktoren integriert der EBC-357X-E3930 ebenfalls über digitale GPIO mit 8 Bit beziehungsweise jeweils vier Kanälen für DI und DO. Das Netzwerk umfasst neben optionalen Erweiterungen wie WLAN 802.11 Gigabit Ethernet für Dual LAN mit der Option zu PXE Boot und Wake-on-LAN für den Zugriff aus entfernten Systemen.
Das EBC-357X-E3930 ist für extrem harsche Bedingungen inklusive Temperaturen zwischen -40° Celsius und +85° Celsius ausgelegt und toleriert extreme Umgebungen und schnelle Schwankungen selbst bei einem lüfterlosen Design. In Verbindung mit seinem sehr niedrigen Energieaufwand eignet es sich nicht allein für batteriebetriebene und mobile Umgebungen, sondern ebenfalls für regengeschützte Installation in Außenbereichen. Mögliche Anwendungen umfassen alle Aufgaben von der Zugangskontrolle über Automation bis zu HMI Panels, PoS und Customer Terminals.
Dokumentation
Datasheet_EBC-357X (PDF)
