EACIL22S-104-A464
IoT Gateway EAC Mini EACIL22S, Intel Apollo Lake N3350 1.1GHz, 4GB RAM, 64GB eMMC, 2xGbE LAN, 2xUSB Type A 2.0, 1xUSB Type C(Display port, USB, power delivery 15W), CANBUS, 9-36VDC
- Hersteller:
- Winmate
- Gehäuse:
- Metallgehäuse
- Einbaumöglichkeit:
- Desktop, Wall, Wall VESA 50
- Schutzlevel Gehäuse:
- IP30
- Installierter Prozessor:
- Intel Celeron N3350
- Typ:
- Lüfterlos
- Betriebssystemkompatibilität:
- Linux OS, Ubuntu, Windows IoT Enterprise 10
- Temperatur:
- 0 ... 55 °C
Spezifikationen
Aufbau
- Gehäuse:
- Metallgehäuse
- Einbaumöglichkeit:
- Desktop, Wall, Wall VESA 50
- Schutzlevel Gehäuse:
- IP30
CPU
- Installierter Prozessor:
- Intel Celeron N3350
- Socket:
- CPU onboard
- Frequenz:
- 1.1 GHz
Speicher
- Speichertyp:
- LPDDR3
- Standard Onboard Speicher:
- 4 GB
Grafik
- Grafikcontroller:
- integriert im Prozessor
Netzwerk Adapter
- Ethernet gesamt:
- 2
- 10/100/1000 Mbit/s:
- 2
Schnittstellen Seriell / Parallel
- USB gesamt:
- 2
- USB 2.0:
- 1
- USB 3.0:
- 1 (1 x USB Type-C [Alt Mode]： - Display Port A/V output - USB data (Alt Mode) - Power Delivery up to 15W(5V/ 3A))
Speichermedium
- eMMC Unterstützung:
- Yes
- eMMC Speicherkapazität:
- 64 GB
Steckplätze
- Gesamtanzahl:
- 1
- Mini-PCIe/Mini Card:
- 1
Watchdog
- Programmierbar:
- Yes
- Reaktionszeit:
- 1-255 sec
Kühlung
- Typ:
- Lüfterlos
Schnittstellen
- Schnittstellen:
- 2xRJ45 Ethernet, 2xUSB
Systemleistung
- Eingangsspannung DC:
- 9 ... 36 V
Software
- Betriebssystemkompatibilität:
- Linux OS, Ubuntu, Windows IoT Enterprise 10
Maße und Gewicht
- Breite:
- 115 mm
- Höhe:
- 90 mm
- Tiefe:
- 31 mm
Betriebsbedingungen
- Temperatur:
- 0 ... 55 °C
- Feuchtigkeit:
- 10 ... 90 % (non-condensing)
Normen und Zertifikate
- Zertifizierungen:
- CE/FCC
- Vibration und Schock:
- IEC 60068-2-27, IEC 60068-2-64
Hersteller
- Name:
- Winmate
Produktbeschreibung
EACIL22S-104-A464 IoT Gateway besitzt Intel Celeron N3350, 4 GB DDR3 RAM, 64 GB eMMC, USB DisplayPort, Dual LAN, CAN Bus
Zu den Spezifikationen des EACIL22S-104-A464 IoT Gateway zählen ein effizienter Intel Celeron N3350 SoC Prozessor und ein Onboard 64 GB eMMC Flash Speicher als Speichermedium für das Betriebssystem und Nutzerdaten. Das lüfterlose EACIL22S-104-A464 IoT Gateway setzt bei den Schnittstellen Priorität auf eine leistungsfähige Netzwerkanbindung über Dual LAN GbE für redundante Topografien mit hoher Bandbreite.
Um eine exzellente Performance bei niedriger Energieaufnahme und Wärmeentwicklung zu erreichen, verwendet das EACIL22S-104-A464 IoT Gateway den Intel Celeron N3350 Dual Core Prozessor mit einer niedrigen Verlustleistung von 6 Watt TDP unter Volllast auf allen Kernen. Als Arbeitsspeicher kommt bei dem EACIL22S-104-A464 IoT Gateway ein 4 GB LPDDR3 Modul zum Einsatz, das ausreichend Kapazität für rechen- und datenaufwendige Prozesse in komplexen IoT Strukturen zur Verfügung stellt. Der integrierte 64 GB eMMC Flash Speicher ermöglicht dem kompakten Embedded IoT Gateway ein kompaktes Design und einen schnellen Datentransfer zwischen CPU, Laufwerk und dem RAM, der durch kurze Leitungswege unterstützt wird. Trotz seines Formats als Mini Box PC bietet das EACIL22S-104-A464 IoT Gateway die Möglichkeit zur Erweiterung der nativen Hardware über Expansion Cards im Format Mini PCI Express beziehungsweise Mini Card.
Wegen seines kompakten, lüfterlosen Formats und seiner Spezialisierung auf Netzwerkapplikationen weist das EACIL22S-104-A464 IoT Gateway nur eine begrenzte Anzahl von Schnittstellen auf. Die Priorität liegt bei diesem Embedded Device auf der Steuerung von IP Devices und Smart Automation durch lokale Integration von Embedded Clients in LAN Umgebungen. Um diese Aufgabe bei maximaler Datenintegrität und Bandbreite zu bewältigen, setzt das EACIL22S-104-A464 IoT Gateway Dual LAN mit Gigabit Ethernet (GbE) und redundanter Topologie inklusive Parallel- und Ringschaltungen ein. Neben dem Einsatz als Headless Embedded Server eignet sich der Mini Box PC auch als H2M Interface und stellt zu diesem Zweck einen USB Type C Anschluss mit DisplayPort (DP) für Audio und Videoausgabe. Zwei weitere USB Anschlüsse dienen der digitalen Peripherie wie Eingabemedien. Die Besonderheit des EACIL22S-104-A464 IoT Gateway ist ein integrierter CAN Bus 2.0 als serielles Bussystem für externe Aktoren.

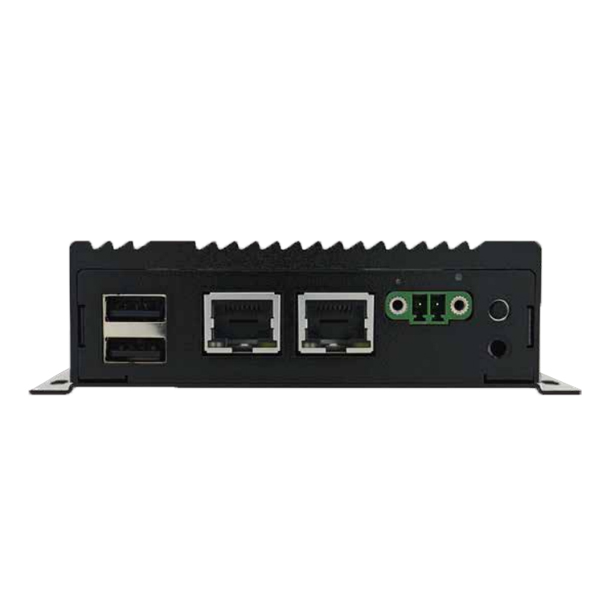

Das EACIL22S-104-A464 IoT Gateway weist eine hohe Toleranz von 9 VDC bis 36 VDC für die Spannungsversorgung auf, die über einen 2 Pin Terminal Block auf der Rückseite erfolgt. Die passive Temperaturkontrolle des Embedded Mini Device übernehmen Kühlrippen auf der Oberseite des Metall Chassis. Als funktionales Smart Interface mit hoher Performance bietet sich das EACIL22S-104-A464 IoT Gateway für unterschiedliche Einsatzszenarien wie Industrie 4.0 und Smart Production, Automation von öffentlichen und privaten Gebäuden und Maschinensteuerung mit direktem Zugriff auf Cloud Applikationen und verteilte Daten an.
Größe
Gewicht
Bruttogewicht: 1.5 kgNettogewicht: 0.8 kg
