EACIL22S-101-A464

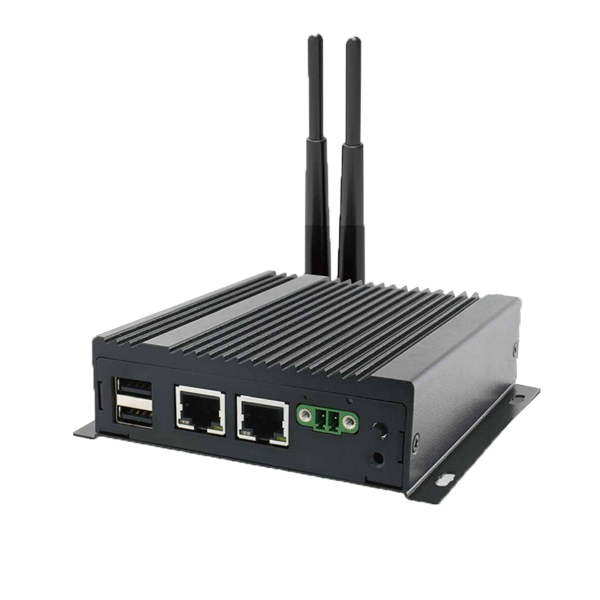

IoT Gateway EAC Mini EACIL22S, Intel Apollo Lake N3350 1.1GHz, 4GB RAM, 64GB eMMC, 2xGbE LAN, 2xUSB Type A 2.0, 1xUSB Type C(Display port, USB, power delivery 15W) Wi-Fi with 2xAntenna, 9-36VDC
- Hersteller:
- Winmate
- Gehäuse:
- Metallgehäuse
- Einbaumöglichkeit:
- Desktop, Wall, Wall VESA 50
- Schutzlevel Gehäuse:
- IP30
- Installierter Prozessor:
- Intel Celeron N3350
- Typ:
- Lüfterlos
- Betriebssystemkompatibilität:
- Linux OS, Ubuntu, Windows IoT Enterprise 10
- Temperatur:
- 0 ... 55 °C
Spezifikationen
Aufbau
- Gehäuse:
- Metallgehäuse
- Einbaumöglichkeit:
- Desktop, Wall, Wall VESA 50
- Schutzlevel Gehäuse:
- IP30
CPU
- Installierter Prozessor:
- Intel Celeron N3350
- Socket:
- CPU onboard
- Frequenz:
- 1.1 GHz
Speicher
- Speichertyp:
- LPDDR3
- Standard Onboard Speicher:
- 4 GB
Grafik
- Grafikcontroller:
- integriert im Prozessor
Netzwerk Adapter
- Ethernet gesamt:
- 2
- 10/100/1000 Mbit/s:
- 2
- WLAN IEEE-Norm:
- Yes
Schnittstellen Seriell / Parallel
- USB gesamt:
- 2
- USB 2.0:
- 1
- USB 3.0:
- 1 (1 x USB Type-C [Alt Mode]： - Display Port A/V output - USB data (Alt Mode) - Power Delivery up to 15W(5V/ 3A))
Speichermedium
- eMMC Unterstützung:
- Yes
- eMMC Speicherkapazität:
- 64 GB
Steckplätze
- Gesamtanzahl:
- 1
- Mini-PCIe/Mini Card:
- 1
Watchdog
- Programmierbar:
- Yes
- Reaktionszeit:
- 1-255 sec
Kühlung
- Typ:
- Lüfterlos
Schnittstellen
- Schnittstellen:
- 2xRJ45 Ethernet, 2xUSB
Systemleistung
- Eingangsspannung DC:
- 9 ... 36 V
Software
- Betriebssystemkompatibilität:
- Linux OS, Ubuntu, Windows IoT Enterprise 10
Maße und Gewicht
- Breite:
- 115 mm
- Höhe:
- 90 mm
- Tiefe:
- 31 mm
Betriebsbedingungen
- Temperatur:
- 0 ... 55 °C
- Feuchtigkeit:
- 10 ... 90 % (non-condensing)
Normen und Zertifikate
- Zertifizierungen:
- CE/FCC
- Vibration und Schock:
- IEC 60068-2-27, IEC 60068-2-64
Hersteller
- Name:
- Winmate
Produktbeschreibung
EACIL22S-101-A464 IoT Gateway stellt Intel Celeron N3350, 4 GB LPDDR3 RAM, 64 GB eMMC, Dual LAN, 2xUSB, Wi-Fi, 2 Antennen
Für eine Integration in drahtlose Netzwerke ist das IoT Gateway EACIL22S-101-A464 mit Wi-Fi und 2 Antennen ausgestattet, die die Sendeleistung als Client oder als Wireless Access Point (AP) optimieren. Als Hardware nutzt das Embedded Device einen SBC mit einem Intel Celeron N3350 CPU, 4 GB LPDDR3 RAM und einem 64 GB eMMC Flash Drive als Basissystem.
Bei einem IoT Gateway wie dem EACIL22S-101-A464 liegt eine Priorität auf eine maximale Effizienz bei einer skalierbaren Rechenperformance, um eine Kostenminimierung bei einem unterbrechungsfreien Betrieb 24/7/365 zu erreichen. Zu diesem Zweck nutzt das Embedded Device EACIL22S-101-A464 mit Wi-Fi und 2 Antennen einen Intel Celeron N3350 Dual Core Prozessor mit einer hohen Flexibilität bei der Taktfrequenz. Diese reicht von 1.10 GHz im Low Energy Mode bis zu 2.40 GHz im Turbo Boost Mode und wird in Echtzeit entsprechend des aktuellen Bedarfs reguliert, so dass die Leistung zeitnah auf spontane Spitzen reagiert. Zu den weiteren Komponenten des IoT Embedded Gateway gehören ein 4 GB LPDDR3 RAM und ein 64 GB eMMC Speichermedium mit kurzen Signalwegen zum Hauptprozessor. Bei einem raumsparenden Format erlaubt der EACIL22S-101-A464 mit Wi-Fi und 2 Antennen die Erweiterung über einen Mini PCI Express Expansion Slot.
Zu den nativen Schnittstellen des IoT Gateway EACIL22S-101-A464 gehört neben WLAN 802.11 kabelgebundene Netzwerkeinbindung über Dual LAN mit 10/100/1000 Mbit/s und zweifaches USB für periphere Devices. Durch die Redundanz der Anbindung ermöglicht der Embedded Mini PC die ausfallsichere Integration von IoT Devices an ein zentrales Gateway, für das der EACIL22S-101-A464 mit Wi-Fi und 2 Antennen eine optimale Reichweite, Verbindungssicherheit und Bandbreite schafft. Primäre Verwendung ist der Einsatz als Embedded Headless Server ohne zusätzliche Peripherie - durch einen USB Type C Port mit DisplayPort und integrierter Spannungsversorgung ist die grafische Darstellung und Benutzersteuerung auf externen Displays oder Touch Screens über eine einzige Anbindung möglich. Dieses One-Cable Design ist eines der herausragenden Merkmale des IoT Gateway EACIL22S-101-A464 mit Wi-Fi und 2 Antennen.
Mit einer lüfterlosen Kühlung, einem korrosionsfreiem Metall Enclosure und einem weiten Temperaturbereich von 0° Celsius bis +55° Celsius verfügt der EACIL22S-101-A464 über ein robustes Design für die Operation in industriellen Umgebungen. Für eine homogen IT Infrastruktur unterstützt das Fanless IoT Gateway Windows IoT Enterprise 10 und Linux ab Kernel 4.1.5 beziehungsweise Ubuntu ab Version 16.04 "Xenial Xerus" als Betriebssystem. Der EACIL22S-101-A464 stellt mit Wi-Fi und 2 Antennen wichtige Voraussetzungen für drahtlose IoT Anbindung mit hoher Performance und bietet sich für Prozesse der Industrie 4.0, SCADA, Automation von öffentlichen und privaten Gebäuden ebenso wie für kommerzielle Umgebungen bis hin zu Kiosk PC, Digital Signage oder Public Access Points an.
Dokumentation
EACIL22S Datasheet (PDF)
Größe
Gewicht
Bruttogewicht: 1.5 kgNettogewicht: 0.8 kg
