EACIL20-100-A432
IoT Gateway EAC Mini EACIL20, Intel Apollo Lake N3350 1.1GHz, 4GB RAM, 32GB eMMC, HDMI, 2xGbE LAN, 2xUSB 3.0, 9...36VDC (max. 2 optional modules and cellular)
- Hersteller:
- Winmate
- Gehäuse:
- Metallgehäuse
- Einbaumöglichkeit:
- Desktop, Wall, DIN-Rail mount, Wall VESA 50
- Schutzlevel Gehäuse:
- IP30
- Installierter Prozessor:
- Intel Celeron N3350
- Typ:
- Lüfterlos
- Betriebssystemkompatibilität:
- Linux OS, Ubuntu, Windows IoT Enterprise 10
- Temperatur:
- -15 ... 55 °C
- Gehäuse:
- Metallgehäuse
- Einbaumöglichkeit:
- Desktop, Wall, DIN-Rail mount, Wall VESA 50
- Schutzlevel Gehäuse:
- IP30
- Installierter Prozessor:
- Intel Celeron N3350
- Socket:
- CPU onboard
- Frequenz:
- 1.1 GHz
- Speichertyp:
- LPDDR3
- Standard Onboard Speicher:
- 4 GB
- Grafikcontroller:
- integriert im Prozessor
- Ethernet gesamt:
- 2
- 10/100/1000 Mbit/s:
- 2
- USB gesamt:
- 2
- USB 3.0:
- 2
- eMMC Unterstützung:
- Yes
- eMMC Speicherkapazität:
- 32 GB
- Gesamtanzahl:
- 1
- Mini-PCIe/Mini Card:
- 1
- Programmierbar:
- Yes
- Reaktionszeit:
- 1-255 sec
- Typ:
- Lüfterlos
- Schnittstellen:

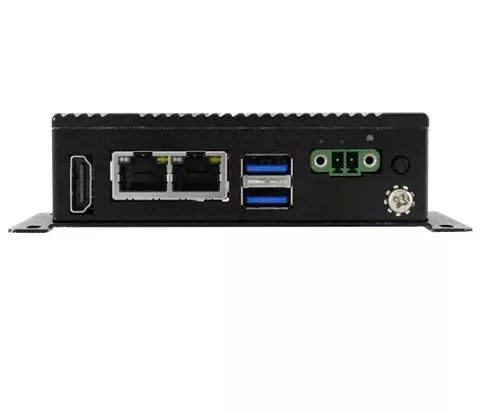

- HDMI, 2xRJ45 Ethernet, 2xUSB, DC input (terminal block)
- Eingangsspannung DC:
- 9 ... 36 V
- Betriebssystemkompatibilität:
- Linux OS, Ubuntu, Windows IoT Enterprise 10
- Breite:
- 100 mm
- Höhe:
- 31 mm
- Tiefe:
- 70 mm
- Temperatur:
- -15 ... 55 °C
- Feuchtigkeit:
- 10 ... 90 % (non-condensing)
- Zertifizierungen:
- CE/FCC
- Vibration und Schock:
- IEC 60068-2-27, IEC 60068-2-64
- Name:
- Winmate
EACIL20-100-A432 Dual Core IoT Gateway besitzt 4 GB DDR3 RAM, Dual LAN, 2xUSB, HDMI 1080p, 32 GB SSD, modulares Design
Das EACIL20-100-A432 stellt ein modular erweiterbares IoT Gateway mit einem Intel Apollo Lake N3350 Prozessor als CPU, einer 32 GB eMMC als Speichermedium und einem 4 GB LPDDR3 RAM. Neben einem Dual LAN erlaubt das Fanless Embedded Device die Vernetzung über WWAN oder die Ausstattung mit zusätzlicher I/O wie Serial COM, GPIO oder CAN Bus mit elektrischer Isolation.
Durch einen im Herbst 2016 auf den Markt erschienen Intel N3350 CPU aus der Serie der Apollo Lake Prozessoren unterstützt der EACIL20-100-A432 High Performance IoT Anwendungen mit einem hohen Rechenaufkommen. Er nutzt eine auf 14 nm basierende Dual Core Architektur mit einem niedrigen Basistakt von 1.10 GHz für eine hohe Energieeffizienz und einer bis auf 2.40 GHz steigerbaren Burst-Frequenz für temporäre Auslastung. Um Berechnungen in Echtzeit zu ermöglichen, setzt das IoT Gateway zudem auf einen extrem schnellen 4 GB DDR3 RAM mit einem 1866 MHz Bus. Neben einem internen eMMC Speicher von 32 GB bis 128 GB ist die optionale Erweiterung um eine mSATA SSD mit maximal 1 GB für datenaufwendige Anwendungen möglich.
Zu der nativen I/O des IoT Gateways zählen beispielsweise zwei Ports für USB 3.0, Dual LAN mit Gigabit Ethernet und RJ45 Anschluss und ein HDMI Ausgang für grafische Darstellung mit 1080p Full HD. Das modulare Design des EACIL20-100-A432 erlaubt die Erweiterung dieser Schnittstellen über Mini PCI Express Expansion Cards und optionalen Ergänzungen wie etwa 3G/4G WWAN, Isolated Ports für mehrfaches Serial COM RS23/422/485, eine GPIO mit 24 Bit oder einem doppelten CAN Bus. Über diese Anbindungen integriert das Embedded Fanless Gateway neben den verschiedenen IoT Devices weitere Peripherie direkt in die IT Umgebung und gewährleistet einen unmittelbaren Zugriff auf Sensoren, Aktoren und externe Schaltkreise.
Für die Montage an unterschiedlichen Orten inklusive Wall Mount oder Trageschienen stellt der EACIL20-100-A432 seitliche Schraubverbindungen und optional erhältliche Kits für VESA oder DIN Rail. Die Umgebungstemperatur in einem dauerhaften Betrieb liegt zwischen -15° Celsius und 55° Celsius bei einer relativen Luftfeuchtigkeit von maximal 90 Prozent. Als Stromversorgung verwendet das Embedded IoT Gateway eine variable Spannung zwischen 9 VDC und 36 VDC über einen 2 Pin Terminal Block. Das EACIL20-100-A432 eignet sich für komplexe IoT Umgebungen wie die Gebäude Automation, der Industrie 4.0 und der Smart Production oder Digital Surveillance.
|
Ordering information |
Specification |
|
Intel N3350, 4G RAM, 32GB eMMC, 2 x USB 3.0, 2 x GbE LAN, 1 x HDMI | |
|
Intel N3350, 4G RAM, 32GB eMMC, 2 x USB 3.0, 2 x GbE LAN, 1 x HDMI, Windows 10 | |
|
Intel N3350, 4G RAM, 32GB eMMC, 2 x USB 3.0, 2 x GbE LAN, 1 x HDMI, Wi-Fi(802.11 bgn)+ Bluetooth | |
|
Intel N3350, 4G RAM, 32GB eMMC, 2 x USB 3.0, 2 x GbE LAN, 1 x HDMI, 4G | |
|
Intel N3350, 4G RAM, 32GB eMMC, 2 x USB 3.0, 2 x GbE LAN, 1 x HDMI, 3G | |
|
Intel N3350, 4G RAM, 64GB eMMC, 2 x USB 3.0, 2 x GbE LAN, 1 x HDMI | |
|
Intel N3350, 4G RAM, 64GB eMMC, 2 x USB 3.0, 2 x GbE LAN, 1 x HDMI, Windows 10 |
Größe
Gewicht
Bruttogewicht: 1 kgNettogewicht: 0.6 kg
