AIB-MX11-1-A2

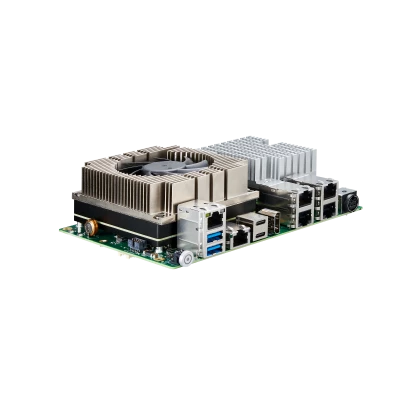

Der AIB-MX11-1-A2 ist ein kompakter Edge-AI-Single-Board-Computer (SBC) auf Basis des NVIDIA® Jetson AGX Orin™ 32GB-Moduls mit 200 TOPS AI-Inferenz-Performance: 1.792-Kern-NVIDIA-Ampere-GPU mit 56 Tensor Cores und 32 GB LPDDR5 bei 204,8 GB/s. Mit 176 × 132 × 57,32 mm, unter 1 kg Gewicht und Betriebsbereich −25 °C bis +80 °C nach IEC-Stoß-/Vibrationszertifizierung ist der AIB-MX11-1-A2 für die direkte Integration in Maschinengehäuse, mobile Plattformen und Outdoor-Edge-Deployments ausgelegt — wo Standard-Box-PCs nicht installiert werden können.
Key Features
- NVIDIA Jetson AGX Orin 32GB — 200 TOPS: 8-Kern-Arm-Cortex-A78AE-CPU, 1.792-Kern-Ampere-GPU mit 56 Tensor Cores; 10,5 W Leerlauf-Verbrauch — praktisch für batteriebetriebene mobile Plattformen neben Festinstallationen
- 10 GbE + 1 GbE + 2× IEEE 802.3af PoE PSE: Dual-Speed-Ethernet für High-Throughput-AI-Datenaufnahme (10 GbE) und Standard-Management (1 GbE); zwei PoE-PSE-Ports liefern bis zu 15 W pro Port für IP-Kameras und IoT-Sensoren — ohne externen PoE-Injektor
- 120-Pin 16-Lane MIPI Expansion: Ein 120-Pin-Stecker mit vollständiger 16-Lane-MIPI-CSI-2-Schnittstelle für Multi-Sensor-Kameramodule, 4K/8K-Imaging-Pipelines und Custom-Vision-Tochterplatinen ohne PCIe-Frame-Grabber; dedizierter GMSL-Stromanschluss für GMSL-Automotive-Kameras
- Isoliertes CAN FD, RS-232/422/485 und Multi-Protocol Industrial I/O: 2× galvanisch isoliertes CAN 2.0b mit CAN-FD-Unterstützung; 1× RS-232 und 1× RS-422/485; 5× GPIO, 2× I²C, 1× SPI, 1× I²S; Hilfsspannungsausgänge 3,3 V/5 V/12 V bei je 0,5 A für Embedded-Sensoren
- Weiter Temperaturbereich −25 °C bis +80 °C mit IEC-Zertifizierung: IEC 60068-2-64 Vibration (1 Grms, 5–500 Hz) und IEC 60068-2-27 Stoß (10G, 11 ms); M.2-M-Key 2280 (PCIe Gen4 x4 NVMe), M.2-B-Key (4G/5G LTE), M.2-E-Key (Wi-Fi/Bluetooth), microSD und microSIM; CE/FCC/UKCA-zertifiziert
AIB-MX Serienvergleich
Die AIB-MX-Serie bietet dieselbe SBC-Plattform in vier Konfigurationen mit zwei Jetson-AGX-Orin-Modulgrößen und zwei PoE-PSE-Port-Anzahlen. Alle Varianten teilen dieselbe mechanische, I/O- und Umgebungsspezifikation.
| Modell | Jetson-Modul | Speicher | AI-Performance | PoE-PSE-Ports | Leistung |
|---|---|---|---|---|---|
| AIB-MX11-1-A2 | AGX Orin 32GB | 32 GB LPDDR5 | 200 TOPS | 2× GbE PSE | 85 W |
| AIB-MX12-1-A2 | AGX Orin 32GB | 32 GB LPDDR5 | 200 TOPS | 4× GbE PSE | 125 W |
| AIB-MX21-1-A2 | AGX Orin 64GB | 64 GB LPDDR5 | 275 TOPS | 2× GbE PSE | 116 W |
| AIB-MX22-1-A2 | AGX Orin 64GB | 64 GB LPDDR5 | 275 TOPS | 4× GbE PSE | 146 W |
Für 275 TOPS und 64 GB Speicher die MX21/MX22-Varianten wählen; für vier PoE-Kameraknoten vom Board die MX12/MX22-Varianten.
Use Cases
Embedded Machine Vision und Multi-Camera AI
Der 120-Pin-16-Lane-MIPI-Stecker ist das zentrale Integrationsmerkmal für Machine-Vision-Designer: Kameramodule, MIPI-Serializer-Tochterplatinen und Stereo-Vision-Baugruppen verbinden sich direkt ohne Frame-Grabber. Die 200-TOPS-Ampere-GPU führt simultane Objekterkennung, Klassifizierung und Segmentierung aus; die 2× PoE-PSE-Ports versorgen GbE-IP-Kameras für ergänzende Weitbereichsabdeckung.
Autonomous Mobile Robots und fahrerlose Fahrzeuge
Isoliertes CAN FD, 5× GPIO, I²C, SPI, 1PPS-Timing-Modul und DC 9–36 V Wide-Range-Eingang decken Sensorbus-, Aktorsteuerungs- und Stromarchitekturanforderungen von Radrobotern, AGVs und UAV-Compute-Payloads ab. Bei 10,5 W Leerlauf und 0,98 kg minimale Gewichts- und Leistungsbelastung batteriebetriebener autonomer Systeme.
Intelligent Traffic Systems und Smart City
GMSL-Stromanschluss für Koaxialkabel-Automotive-Kameras, 10-GbE-Uplink für High-Throughput-Video und 1PPS-Timing für präzise Zeitstempel-Synchronisation über distributed Nodes. CE/FCC/UKCA-zertifiziert für öffentliche Infrastruktur in der EU, UK und Nordamerika.
FAQ
Welcher Prozessor und welche AI-Performance hat der AIB-MX11-1-A2?
NVIDIA Jetson AGX Orin 32GB mit 8-Kern-Arm-Cortex-A78AE-CPU, 1.792-Kern-NVIDIA-Ampere-GPU mit 56 Tensor Cores und 32 GB 256-Bit-LPDDR5 bei 204,8 GB/s — 200 TOPS; 10,5 W Leerlauf, 85 W Volllast.
Wie viele Kameras unterstützt der AIB-MX11-1-A2?
120-Pin-16-Lane-MIPI-CSI-2-Stecker für Embedded-Kameramodule; dedizierter GMSL-Stromanschluss für GMSL-Automotive-Kameras; 2× IEEE-802.3af-PoE-PSE-Ports für versorgte GbE-IP-Kameras.
Was unterscheidet AIB-MX11 und AIB-MX21?
AIB-MX11-1-A2 verwendet Jetson AGX Orin 32GB (200 TOPS, 1.792-Kern-GPU, 32 GB LPDDR5, 85 W Volllast); AIB-MX21-1-A2 Jetson AGX Orin 64GB (275 TOPS, 2.048-Kern-GPU, 64 GB LPDDR5, 116 W Volllast). MX12/MX22 bieten dieselben Compute-Optionen mit vier PoE-PSE-Ports statt zwei.
Welche Funk- und Cellular-Konnektivitätsoptionen gibt es?
M.2-B-Key-3042/3052 für 4G LTE oder 5G; M.2-E-Key-2230 für Wi-Fi und Bluetooth; microSIM — alle drei Sockel arbeiten unabhängig voneinander.
